especificaciones principales de las piezas de soporte del bastidor
Catálogos y manuales de instrucciones

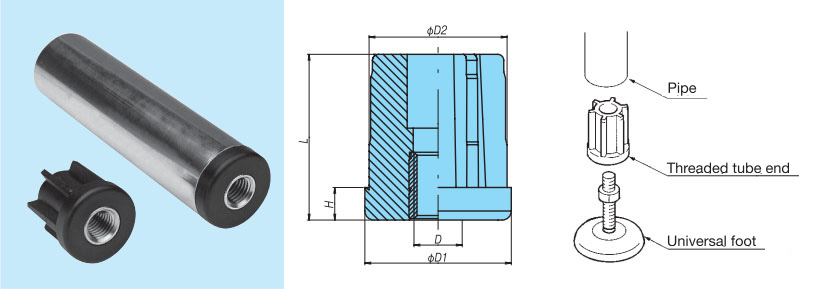

Extremo de tubo roscado (SRB)
Insertándolo en un tubo y combinándolo con un pie universal, se puede utilizar como pata para un bastidor transportador.
[Haga clic para ampliar]
| Número de modelo | Material | Diámetro exterior de la tubería utilizada mm (diámetro nominal) |
DXF Forma datos |
Precio | Plazo de entrega | PDF Dimensiones |
|
|---|---|---|---|---|---|---|---|
| Unidad principal | Casquillo | ||||||
| TP-C14767T-SRB | poliamida | Latón + niquelado | 48.6 (1½) | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| TP-C14791T-SRB | poliamida | Latón + niquelado | 60.5 (2) | DXF | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. | |
| Número de modelo | D | D1 | D2 | H | L | Producto equivalente a MB |
|---|---|---|---|---|---|---|
| TP-C14767T-SRB | M16 | 48 | 45.8 | 10 | 55 | MB180-63081-SRB |
| TP-C14791T-SRB | M16 | 60 | 58 | 12 | 50 | MB180-65154-SRB |
Nota
1. Utilice un tubo con un espesor de 1,65 mm.
