Pie universal (UF)

Se puede usar para patas de transportadores o equipos. Se usa en lugares donde se requiere ajuste de inclinación o nivel. El modelo con orificio perforado también se puede fijar al suelo.

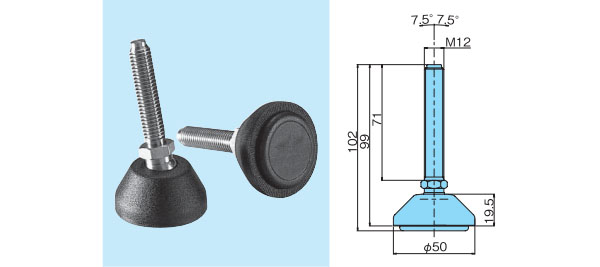

[Haga clic para ampliar]

Número de modelo	Material			carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
Número de modelo	tornillo	Placa del cuerpo principal	Antideslizante almohadilla de goma	carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
TP-C17107T-UF	acero inoxidable	poliamida reforzada	Caucho resistente al aceite Dureza Shore 70	12.0	MB173-68729-UF	DXF	Por favor contáctanos	Por favor contáctanos	PDF

Nota

1. carga admisible es la carga admisible en un estado estático.

[Haga clic para ampliar]

Número de modelo	Material			DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
Número de modelo	tornillo	Placa del cuerpo principal	Almohadilla de goma antideslizante	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
TP-C171054T-UF	acero inoxidable	poliamida reforzada	Caucho resistente al aceite Dureza Shore 70	DXF	Por favor contáctanos	Por favor contáctanos	PDF
TP-C171056T-UF				DXF	Por favor contáctanos	Por favor contáctanos	PDF
TP-C171060T-UF				DXF	Por favor contáctanos	Por favor contáctanos	PDF

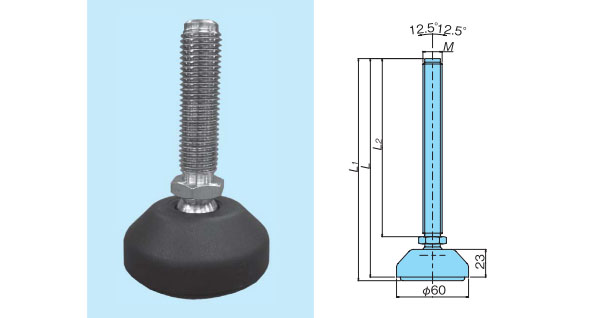

Número de modelo	L	L1	L2	carga admisible kN	M	Producto equivalente a MB
TP-C171054T-UF	94	97	60	15.0	M16	MB98-59901-UF
TP-C171056T-UF	179	182	145	15.0	M16	MB98-67304-RF
TP-C171060T-UF	179	182	145	15.0	M20	MB98-67124-RF

Nota

1. carga admisible es la carga admisible en un estado estático.

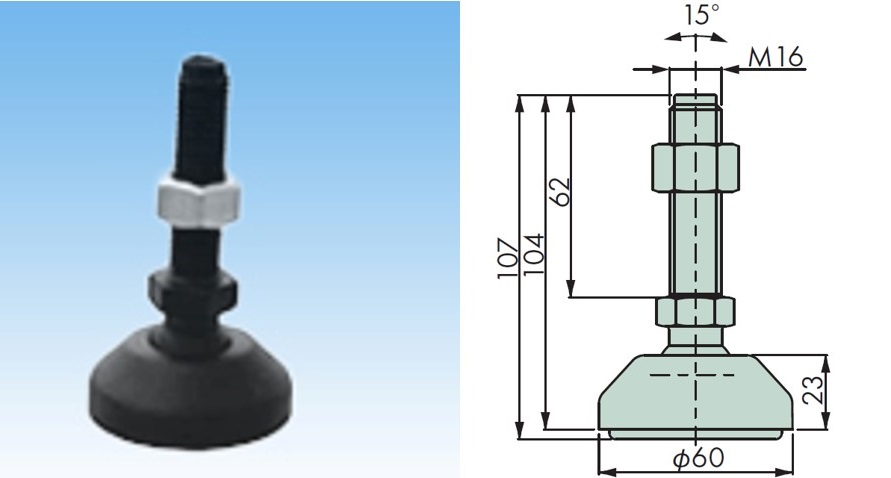

[Haga clic para ampliar]

Número de modelo	Material				carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
Número de modelo	tornillo	tuerca	Placa del cuerpo principal	Antideslizante almohadilla de goma	carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
TP-C17715T-UF	Núcleo de hierro incluido poliamida	acero inoxidable	poliamida reforzada	Caucho resistente al aceite Dureza Shore 70	0.78	-	DXF	Por favor contáctanos	Por favor contáctanos	PDF

Nota

1. carga admisible es la carga admisible en un estado estático.

[Haga clic para ampliar]

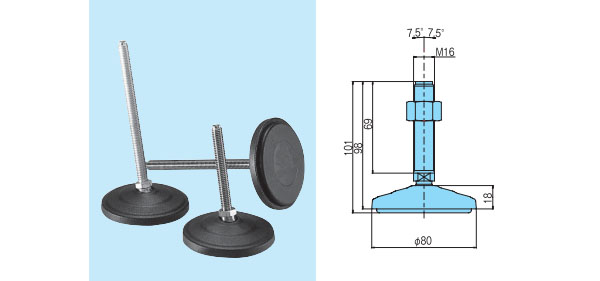

Tipo estándar
Número de modelo	Material			carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
Número de modelo	Pernos y tuercas	Placa del cuerpo principal	Antideslizante almohadilla de goma	carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
TP-C17532T-UF	acero inoxidable	poliamida reforzada	Caucho resistente al aceite Dureza Shore 70	15.0	MB172-56571-UF	DXF	Por favor contáctanos	Por favor contáctanos	PDF

Nota

1. carga admisible es la carga admisible en un estado estático.

[Haga clic para ampliar]

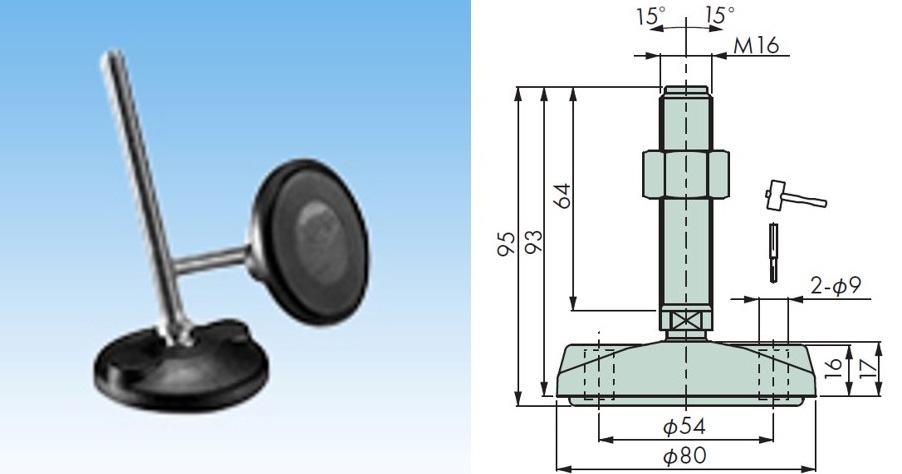

Tipo de perforación de orificio adicional para fijación
Número de modelo	Material			carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
Número de modelo	Pernos y tuercas	Placa del cuerpo principal	Antideslizante almohadilla de goma	carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
TP-C17570CT-UF	acero inoxidable	poliamida reforzada	Caucho resistente al aceite Dureza Shore 70	10.0	MB323-69733-UF	DXF	Por favor contáctanos	Por favor contáctanos	PDF

Nota

1. carga admisible es la carga admisible en un estado estático.

2. Los orificios de fijación no están completamente perforados para evitar la acumulación de partículas extrañas. Si se requieren orificios de fijación, perfórelos con un punzón y un martillo, como se muestra en la ilustración.

[Haga clic para ampliar]

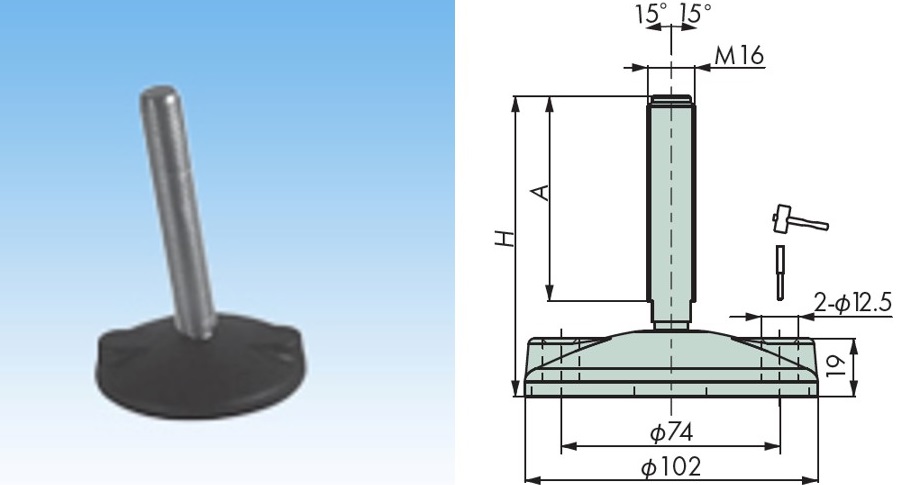

Tipo de perforación de orificio adicional para fijación
Número de modelo	Material			Tolerancia carga kN	H	A	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
Número de modelo	tornillo	Placa del cuerpo principal	Antideslizante almohadilla de goma	Tolerancia carga kN	H	A	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
TP-C176450T-UF	acero inoxidable	reforzamiento poliamida	Caucho resistente al aceite Dureza Shore 70	12.0	100	64	MB133-63343-UF	DXF	Por favor contáctanos	Por favor contáctanos	PDF
TP-C176453T-UF	acero inoxidable	reforzamiento poliamida	Caucho resistente al aceite Dureza Shore 70	12.0	225	190	MB133-67055-UF	DXF	Por favor contáctanos	Por favor contáctanos	PDF

Nota

1. carga admisible es la carga admisible en un estado estático.

2. Los orificios de fijación no están completamente perforados para evitar la acumulación de partículas extrañas. Si se requieren orificios de fijación, perfórelos con un punzón y un martillo, como se muestra en la ilustración.

[Haga clic para ampliar]

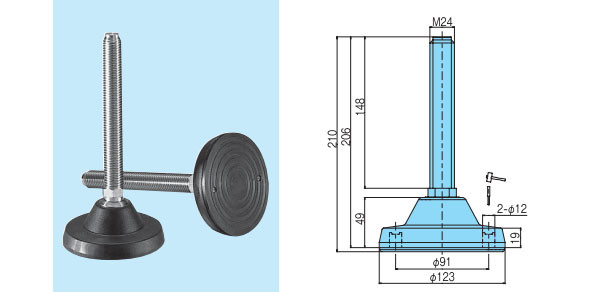

Tipo de perforación de orificio adicional para fijación
Número de modelo	Material			carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
Número de modelo	tornillo	Placa del cuerpo principal	Antideslizante almohadilla de goma	carga admisible kN	Producto equivalente a MB	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones
TP-C17237T-UF	acero inoxidable	poliamida reforzada	Caucho resistente al aceite Dureza Shore 70	30.0	M169-68404N-RF	DXF	Por favor contáctanos	Por favor contáctanos	PDF

Nota

1. carga admisible es la carga admisible en un estado estático.

2. Los orificios de fijación no están completamente perforados para evitar la acumulación de partículas extrañas. Si se requieren orificios de fijación, perfórelos con un punzón y un martillo, como se muestra en la ilustración.

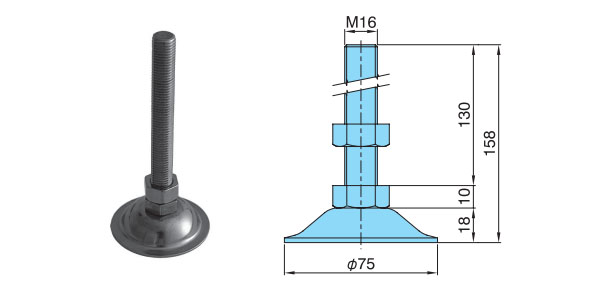

Pie de apoyo

[Haga clic para ampliar]

Número de modelo	Material	carga admisible kN	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones	3DCAD
Número de modelo	Pie, perno, tuerca	carga admisible kN	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones	3DCAD
TP-TA16SUS	acero inoxidable	11	DXF	Por favor contáctanos	Por favor contáctanos	PDF	3DCAD

Nota

1. Este producto se fabrica bajo pedido.

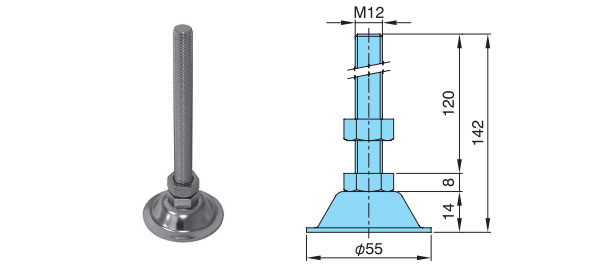

[Haga clic para ampliar]

Número de modelo	Material	carga admisible kN	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones	3DCAD
Número de modelo	Pie, perno, tuerca	carga admisible kN	DXF Forma datos	標準価格	Plazo de entrega	PDF Dimensiones	3DCAD
TP-TB12SUS	acero inoxidable	10	DXF	Por favor contáctanos	Por favor contáctanos	PDF	3DCAD

Nota

1. Este producto se fabrica bajo pedido.
