especificaciones principales de las ruedas tensoras para cadena superior

形番：TP-IWB30UTW-15T25


[Haga clic para ampliar]

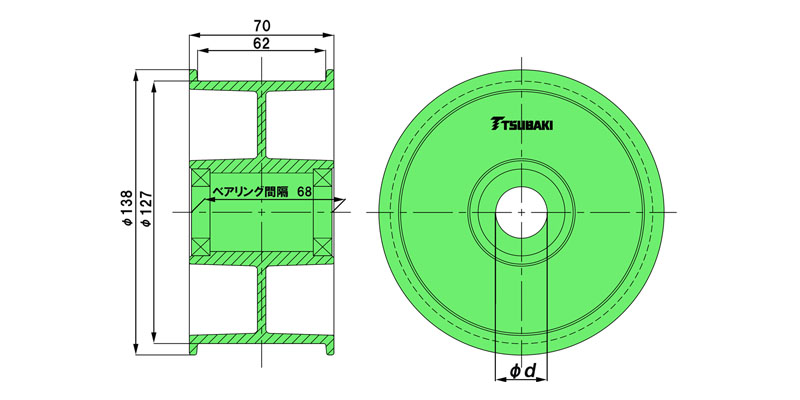

Dibujo de contorno en PDF

お問合せください

Datos Planos DXF

TP-IWB30UTW-15T25
(DXFデータ一覧はこちら)

Precio

Póngase en contacto con nosotros.

Plazo de entrega

Póngase en contacto con nosotros.

Catálogos y manuales de instrucciones

Cadena aplicable

TP-30UTW-LAP

especificaciones principales

Número de modelo Número equivalente de dientes Diámetro exterior
Do
mm		Orificio del eje
forma		Diámetro del orificio del eje
d
mm		Masa Aproximada
kg
TP-IWB30UTW-15T25 15138CírculoΦ250.36
本体材質 Color de apariencia ベアリング材質 TipoRango de temperatura de funcionamiento
poliamidanegroステンレス
(6905 両側ゴムシール)		Tipo integrado-20℃～80℃

注記
　1.シャフト仕様はみがき棒鋼をご使用ください。(軸の公差はg6を推奨致します)
　2.横ズレ防止のため、アイドラホイール(ベアリング)の両側にズレ防止部材を設置ください。
