especificaciones principales de los piñones cadena superior

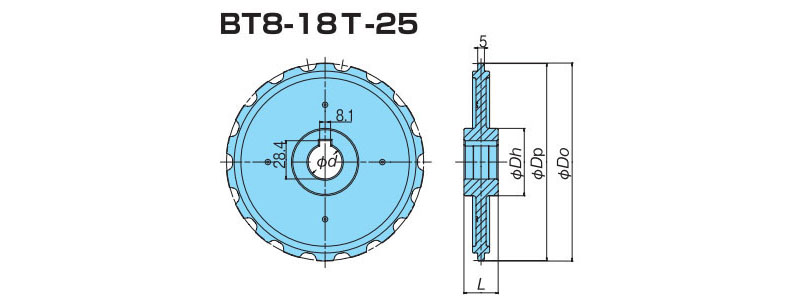

形番：BT8-18T-25
[Haga clic para ampliar]
Dibujo de contorno en PDF
Datos Planos DXF
Precio estándar
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
Catálogos y manuales de instrucciones
Cadena aplicable
BTC8, BTC8-A
especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
Diámetro del orificio del eje d mm |
Diámetro del cubo Dh mm |
Ancho del cubo L mm | Masa Aproximada kg |
|---|---|---|---|---|---|---|---|---|
| BT8-18T-25 | 18 | 146.27 | 147.0 | Círculo | Φ25.1 | Φ50 | 25.4 | 0.190 |
| Material | Color de apariencia | tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|
| poliamida reforzada | negro | Tipo integrado | -20℃～80℃ |
Nota
1. La cadena y el eje están ajustados de forma suelta para absorber las diferencias en la expansión térmica entre la cadena y el transportador, y los errores de instalación entre la cadena y la rueda dentada.
2. El número de ruedas dentadas instaladas y sus posiciones de instalación varían según las condiciones de carga.
3. No se puede utilizar con el tipo BTO8-M.
4. Si estás considerando esto, por favor contáctanos.
