especificaciones principales los piñones para cadena modular plástica
形番：BT8-18T-40S
[Haz clic para ampliar]

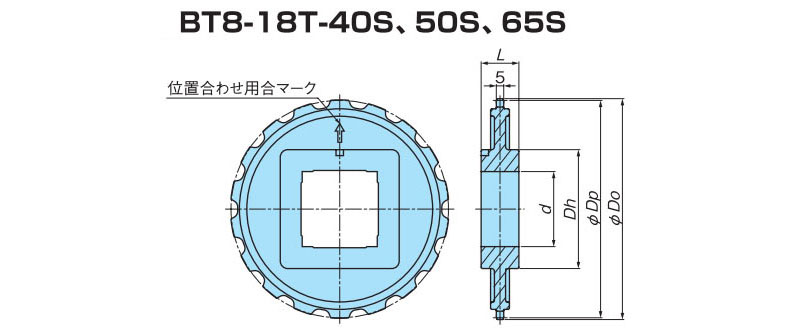

La imagen anterior es solo a título ilustrativo. Por favor, consulte los detalles a continuación y en los dibujos para obtener información precisa.
標準価格
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
Catálogos y manuales de instrucciones
Cadena aplicable
BTC8, BTC8-A
Especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
dimensiones del orificio del eje d mm |
Dimensiones del cubo Dh mm |
Ancho del cubo L mm | Masa Aproximada kg |
|---|---|---|---|---|---|---|---|---|
| BT8-18T-40S | 18 | 146.27 | 147.0 | cuadrado | □40 | □80 | 25.4 | 0.250 |
| Material | Color de apariencia | Tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|
| poliamida reforzada | negro | Tipo integrado | -20℃～80℃ |
Nota
1. La cadena y el eje están ajustados de forma suelta para absorber las diferencias en la expansión térmica entre la cadena y el transportador, y los errores de instalación entre la cadena y la rueda dentada.
2. La rueda dentada tiene una "marca de alineación de fase".
3. El número de ruedas dentadas instaladas y sus posiciones de instalación varían según las condiciones de carga.
4. No se puede utilizar con el tipo BTO8-M.
