especificaciones principales de los piñones cadena superior
形番：TP-SW30UT-15T30

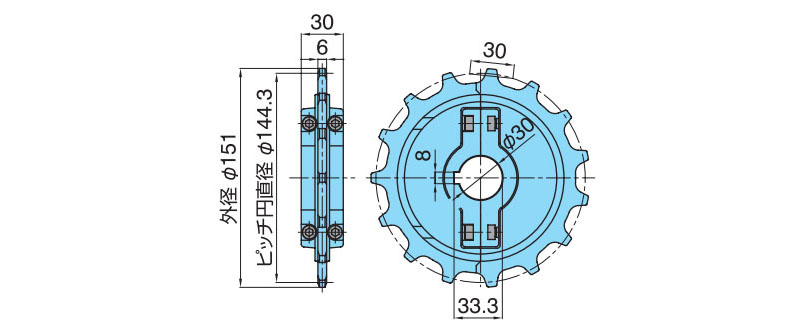

[Haga clic para ampliar]
Dibujo de contorno en PDF
Datos Planos DXF
Póngase en contacto con nosotros.
(Haga clic aquí para ver una lista de datos DXF)
Precio
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
Catálogos y manuales de instrucciones
Cadena aplicable
TP-30UTW-LAP
especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
Diámetro del orificio del eje d mm |
Masa Aproximada kg |
|---|---|---|---|---|---|---|
| TP-SW30UT-15T30 | 15 | 144.3 | 151 | Círculo | Φ30 | 0.2 |
| Material | Color de apariencia | Material del perno/tuerca | Tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|---|
| poliamida reforzada | negro | Acero inoxidable | tipo dividido | -20℃～80℃ |
Nota
1. Par de apriete de los pernos: 5,7 N·m
2. No mezcle pares de piñones divididos con otros pares.
