especificaciones principales de los piñones cadena superior
形番：TT1012T
[Haga clic para ampliar]
Dibujo de contorno en PDF
Datos Planos DXF
Precio estándar
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
Catálogos y manuales de instrucciones
Cadena aplicable
TT
especificaciones principales
| Número de modelo | Número de dientes | número efectivo de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma | orificio piloto mm | Masa Aproximada kg |
|---|---|---|---|---|---|---|---|
| TT1012T | 21 | 10½ | 129.26 | 129 | Círculo | 18 | 3.7 |
| ガイドリング取付ピッチ径 P mm |
Material | tipo |
|---|---|---|
| 104 | Acero al carbono para estructuras de máquinas | Tipo integrado |
注記
1.歯先硬化を施していません。

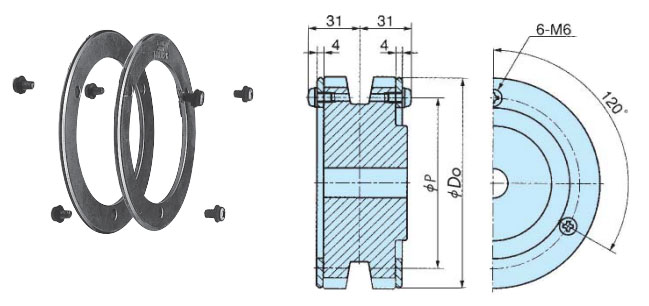

Anillo guía
| Número de modelo | Diámetro exterior mm |
Diámetro del paso de montaje PAG mm |
Masa Aproximada kg |
Precio estándar | Plazo de entrega |
|---|---|---|---|---|---|
| TT1012G | 128 | 104 | 0.19 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
*Un juego incluye dos anillos guía y seis pernos de montaje.
