especificaciones principales de los piñones cadena superior
形番：TTP912T

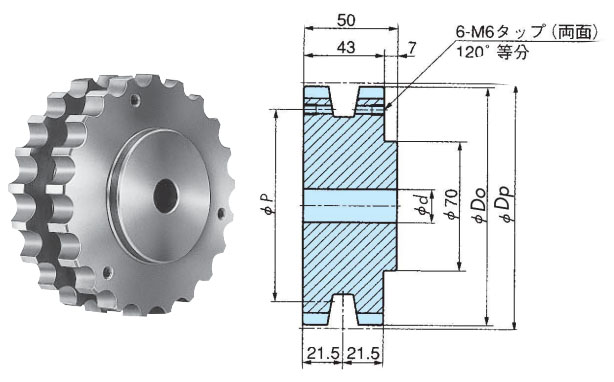

[Haga clic para ampliar]
Dibujo de contorno en PDF
Datos Planos DXF
Precio estándar
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
Catálogos y manuales de instrucciones
Cadena aplicable
TTP, TTPH, TTPH-P, TTP-P, TTPT
especificaciones principales
| Número de modelo | Número de dientes | número efectivo de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma | orificio piloto mm | Masa Aproximada kg |
|---|---|---|---|---|---|---|---|
| TTP912T | 19 | 9½ | 117.34 | 117 | Círculo | 18 | 2.5 |
| Diámetro del paso de montaje del anillo guía PAG mm |
Material | tipo |
|---|---|---|
| 92 | Acero al carbono para estructuras de máquinas | Tipo integrado |
Nota
1. Los dientes no están endurecidos.
Anillo guía
| Número de modelo | Diámetro exterior mm |
Diámetro del paso de montaje PAG mm |
Masa Aproximada kg |
Precio estándar | Plazo de entrega |
|---|---|---|---|---|---|
| TT912G | 116 | 92 | 0.17 | Póngase en contacto con nosotros. | Póngase en contacto con nosotros. |
*Un juego incluye dos anillos guía y seis pernos de montaje.
