especificaciones principales del piñón cadena superior WT-N0700

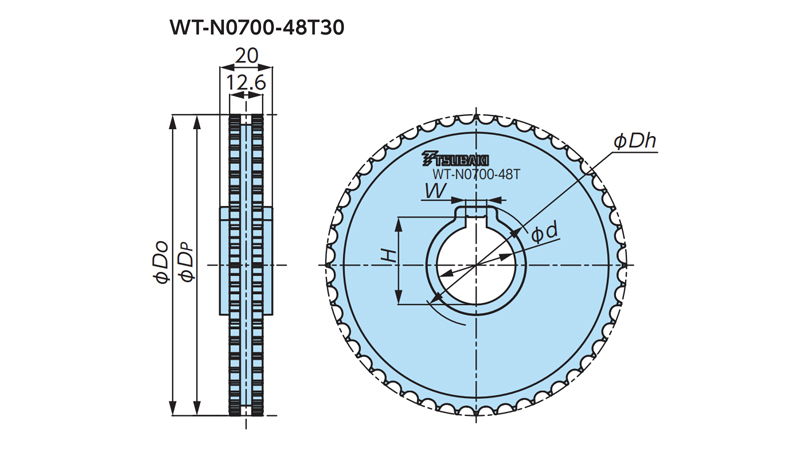

形番：WT-N0700-48T30
[Haga clic para ampliar]
Dibujo de contorno en PDF
Planos DXF y datos CAD 3D
Precio estándar
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
Cadena aplicable
WT0705-M, WT0705-W
especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
Diámetro del orificio del eje d mm |
Chavetero O mm | Chavetero H mm |
Diámetro del cubo Dh mm |
Masa Aproximada kg |
|---|---|---|---|---|---|---|---|---|---|
| WT-N0700-48T30 | 48 | 114.67 | 114.7 | Círculo | Φ30 | 8 | 33.3 | 47 | 0.072 |
| Material | Color de apariencia | tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|
| poliamida reforzada | negro | Tipo integrado | -20℃～80℃ |
注記
1.在庫品です。
2.チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしています。
3.上記歯数、スプロケット形式、材質以外も製作いたします。(全切削対応品)
4.シャフト仕様はみがき棒鋼をご使用ください。
5.シャフトにスプロケットを取付ける際には、刻印やマークを目安にして、向きや歯の位置を一定に合わせてください。
