プラスチックモジュラーチェーン用スプロケット WT-N1300 主要諸元
形番：WT-N1300-15T25

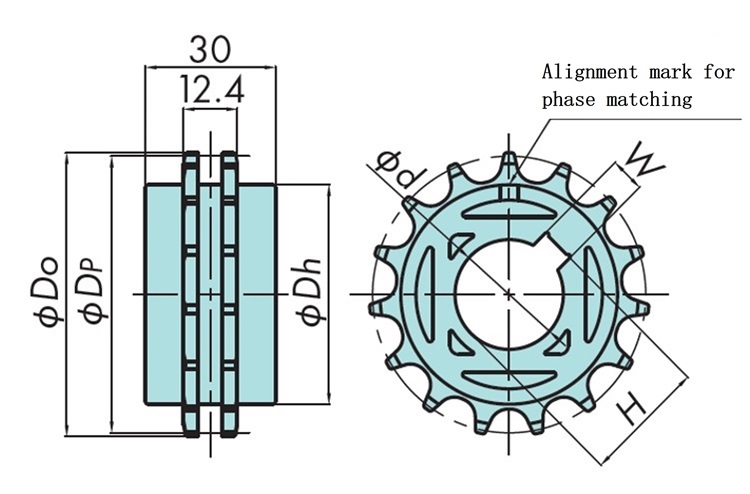

[Haz clic para ampliar]
*Esta es una imagen de referencia.
Dibujo de contorno en PDF
Planos DXF y datos CAD 3D
標準価格
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
Cadena aplicable
WT1306-W
Especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
Diámetro del orificio del eje d mm |
Chavetero O mm | Chavetero H mm |
Diámetro del cubo Dh mm |
Masa Aproximada kg |
|---|---|---|---|---|---|---|---|---|---|
| WT-N1300-15T25 | 15 | 63.01 | 64.6 | Círculo | Φ25 | 8 | 28.3 | 50 | 0.05 |
| Material | Color de apariencia | Tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|
| poliamida reforzada | negro | Tipo integrado | -20℃～80℃ |
注記
1.在庫品です。
2.チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしています。
3.シャフト仕様はみがき棒鋼をご使用ください。
