especificaciones principales del piñón cadena superior WT-N1300
形番：WT-N1300-24T30
[Haga clic para ampliar]

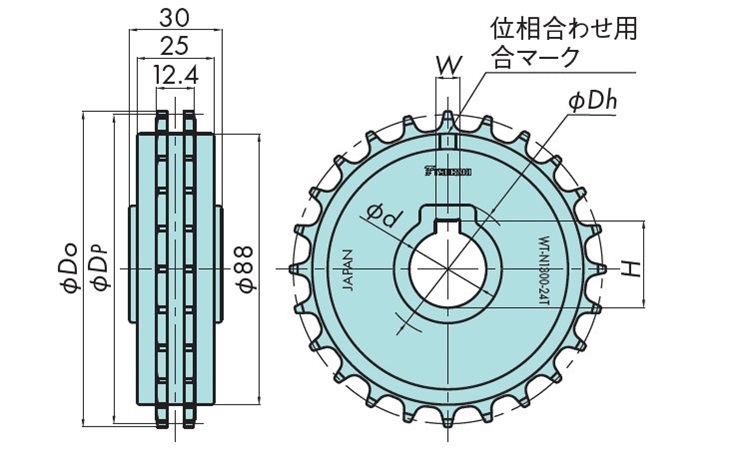

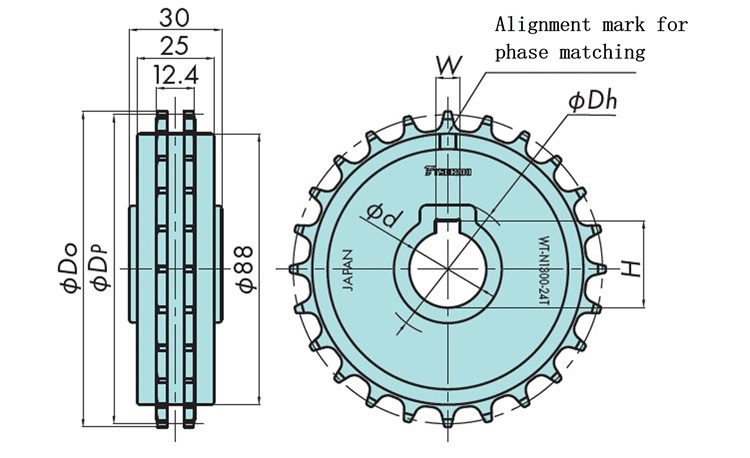

Dibujo de contorno en PDF
Planos DXF y datos CAD 3D
Precio estándar
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
Cadena aplicable
WT1306-W
especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
Diámetro del orificio del eje d mm |
Chavetero O mm | Chavetero H mm |
Diámetro del cubo Dh mm |
Masa Aproximada kg |
|---|---|---|---|---|---|---|---|---|---|
| WT-N1300-24T30 | 24 | 100.36 | 102.5 | Círculo | Φ30 | 8 | 33.3 | 49 | 0.1 |
| Material | Color de apariencia | tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|
| poliamida reforzada | negro | Tipo integrado | -20℃～80℃ |
Nota
1. En stock.
2. La cadena y el eje están ajustados de forma flexible para absorber las diferencias en la expansión térmica entre la cadena y el transportador, y los errores de instalación entre la cadena y la rueda dentada.
3. Utilice barras de acero pulido para las especificaciones del eje.
