プラスチックモジュラーチェーン用スプロケット WT-N1300 主要諸元
形番：WT-N1300-24T40S
[Haz clic para ampliar]

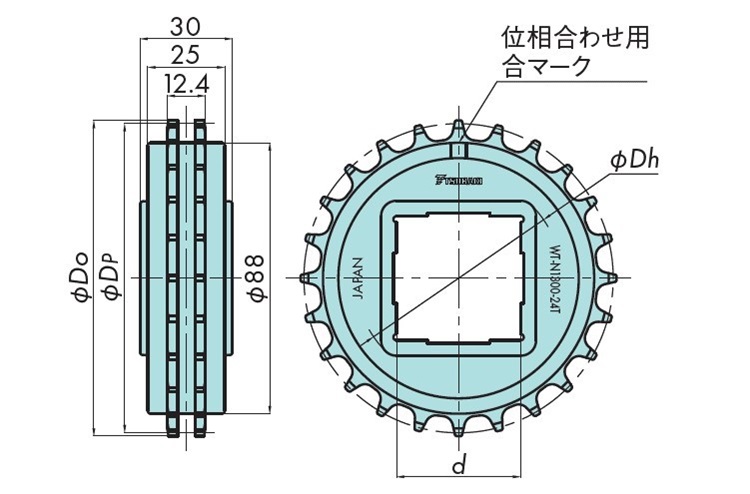

La imagen anterior es solo a título ilustrativo. Por favor, consulte los detalles a continuación y en los dibujos para obtener información precisa.
Dibujo de contorno en PDF
Planos DXF y datos CAD 3D
標準価格
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS WEB2CAD Inc. "PARTcommunity". |
| ※ | Para consultas relacionadas con datos CAD 3D y PARTcommunity, póngase en contacto con CADENAS WEB2CAD. Para consultas sobre CADENAS WEB2CAD Inc., consulte aquí (sitio externo). |
Catálogos y manuales de instrucciones
Cadena aplicable
WT1306-W
Especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
dimensiones del orificio del eje d mm |
Diámetro del cubo Dh mm |
Masa Aproximada kg |
|---|---|---|---|---|---|---|---|
| WT-N1300-24T40S | 24 | 100.36 | 102.5 | cuadrado | □40 | 67 | 0.1 |
| Material | Color de apariencia | Tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|
| poliamida reforzada | negro | Tipo integrado | -20℃～80℃ |
Nota
1. En stock.
2. La cadena y el eje están ajustados de forma flexible para absorber las diferencias en la expansión térmica entre la cadena y el transportador, y los errores de instalación entre la cadena y la rueda dentada.
3. Utilice barras de acero pulido para las especificaciones del eje.
