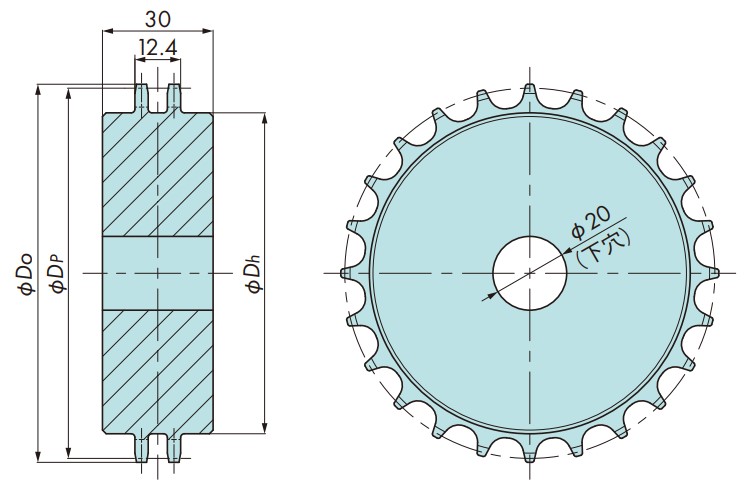

プラスチックモジュラーチェーン用スプロケット WT-S1300 主要諸元
形番：WT-S1300-28T
[Haz clic para ampliar]
La imagen anterior es solo a título ilustrativo. Por favor, consulte los detalles a continuación y en los dibujos para obtener información precisa.
Dibujo de contorno en PDF
Planos DXF y datos CAD 3D
標準価格
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS WEB2CAD Inc. "PARTcommunity". |
| ※ | Para consultas relacionadas con datos CAD 3D y PARTcommunity, póngase en contacto con CADENAS WEB2CAD. Para consultas sobre CADENAS WEB2CAD Inc., consulte aquí (sitio externo). |
Catálogos y manuales de instrucciones
Cadena aplicable
WT1306-W
Especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
Diámetro del orificio del eje d mm |
orificio piloto mm |
Diámetro del cubo Dh mm |
|---|---|---|---|---|---|---|---|
| WT-S1300-28T | 28 | 117.00 | 119.3 | Si lo solicitan, consideraremos la producción. Responderemos a su solicitud. | Si lo solicitan, consideraremos la producción. Responderemos a su solicitud. | 20 | 103 |
| Material | Color de apariencia | Tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|
| polietileno de ultra alto peso molecular | verde | Tipo integrado | -20℃～60℃ |
注記
1.上記歯数、スプロケット形状および材質以外も製作いたします。当社までお問合せください。
2.シャフト仕様はみがき棒鋼をご使用ください。
