トップチェーン用スプロケット WT-S1300 主要諸元
形番：WT-S1300-36T
[Haga clic para ampliar]
Dibujo de contorno en PDF
Planos DXF y datos CAD 3D
Precio estándar
Póngase en contacto con nosotros.
Plazo de entrega
Póngase en contacto con nosotros.
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
Cadena aplicable
WT1306-W

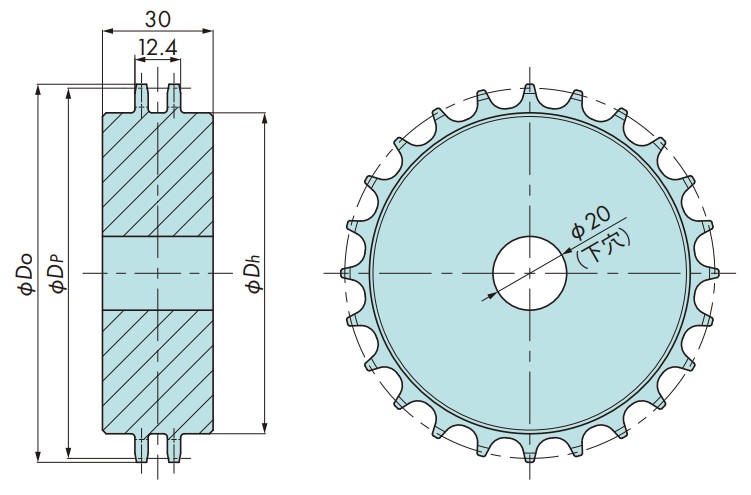

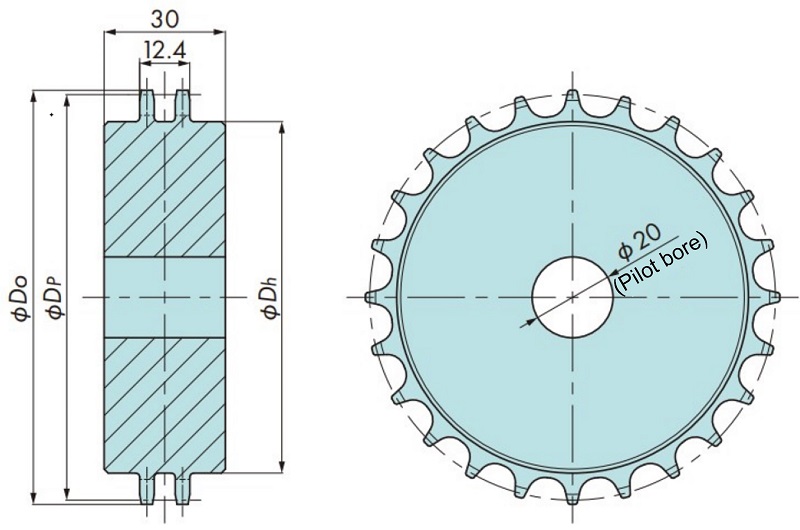

especificaciones principales
| Número de modelo | Número de dientes | Diámetro del círculo primitivo Dp mm | Diámetro exterior Do mm | Orificio del eje forma |
Diámetro del orificio del eje d mm |
orificio piloto mm |
Diámetro del cubo Dh mm |
|---|---|---|---|---|---|---|---|
| WT-S1300-36T | 36 | 150.31 | 152.7 | Si lo solicitan, consideraremos la producción. Responderemos a su solicitud. | Si lo solicitan, consideraremos la producción. Responderemos a su solicitud. | 20 | 137 |
| Material | Color de apariencia | tipo | Rango de temperatura de funcionamiento |
|---|---|---|---|
| polietileno de ultra alto peso molecular | verde | Tipo integrado | -20℃～60℃ |
注記
1.上記歯数、スプロケット形状および材質以外も製作いたします。当社までお問合せください。
2.シャフト仕様はみがき棒鋼をご使用ください。
