especificaciones principales de los piñones cadena superior

形番：WT-S3085C3-33T

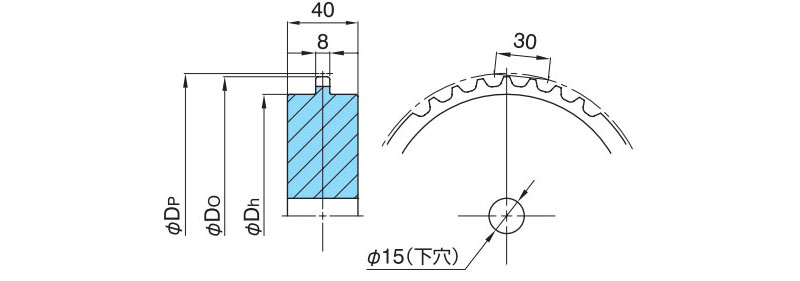

[Haga clic para ampliar]
Dibujo de contorno en PDF

WT-S3085C3-33T

Datos Planos DXF

WT-S3085C3-33T
(DXFデータ一覧はこちら)

Precio estándar

Póngase en contacto con nosotros.

Plazo de entrega

Póngase en contacto con nosotros.

Catálogos y manuales de instrucciones

Cadena aplicable

WT3085-C

especificaciones principales

Número de modelo Número de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
Dp
mm		Diámetro exterior
Do
mm		Orificio del eje
forma		 Diámetro del orificio del eje
d
mm		 orificio piloto
mm		 Diámetro del cubo
Dh
mm		 Masa Aproximada
kg
WT-S3085C3-33T 3316½158.0158Si lo solicitan, consideraremos la producción.
Responderemos a su solicitud.		Si lo solicitan, consideraremos la producción.
Responderemos a su solicitud.		151350.6
MaterialColor de aparienciatipoRango de temperatura de funcionamiento
polietileno de ultra alto peso molecularverdeTipo integrado-20℃～60℃

注記
　1.上記歯数、スプロケット形式以外も製作いたします。
　2.60℃を超える場合、ステンレス製(注文生産品)をご使用ください。
