especificaciones principales de los piñones cadena superior

形番：WT-S6300-20T


[Haz clic para ampliar]
*Esta es una imagen de referencia.

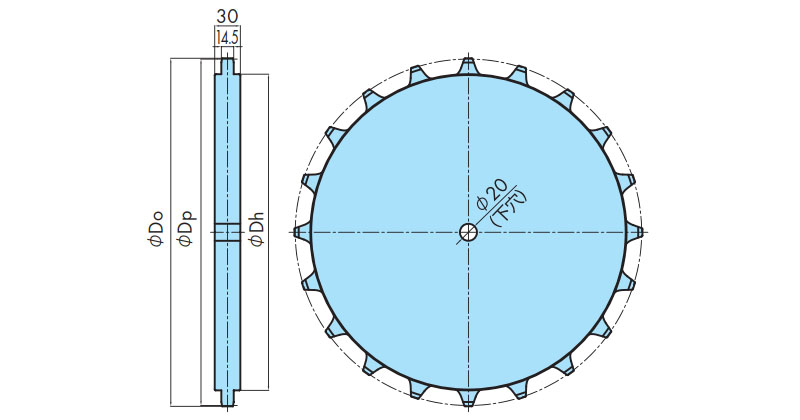

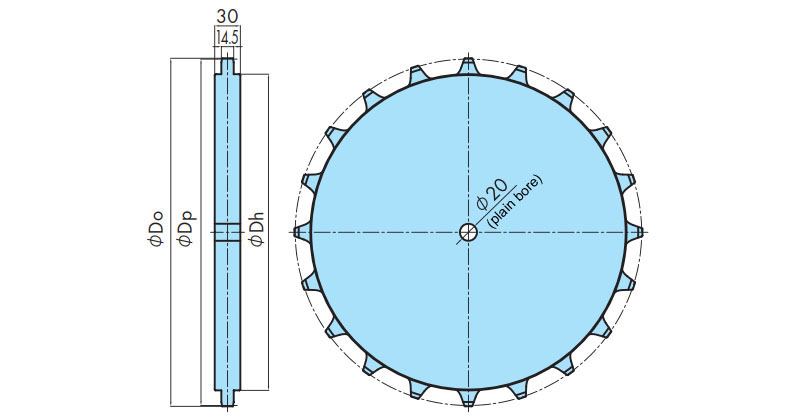

Dibujo de contorno en PDF

WT-S6300-20T

Datos Planos DXF

Póngase en contacto con nosotros.
(Haga clic aquí para ver una lista de datos DXF)

標準価格

Póngase en contacto con nosotros.

Plazo de entrega

Póngase en contacto con nosotros.

Catálogos y manuales de instrucciones

Cadena aplicable

WT6306-W

Especificaciones principales

Número de modelo Número de dientesDiámetro del círculo primitivo
Dp
mm		Diámetro exterior
Do
mm		Orificio del eje
forma		 dimensiones del orificio del eje
d
mm		 orificio piloto
mm		 Diámetro del cubo
Dh
mm
WT-S6300-20T 20405.92407.9ご要望により製作検討にて
対応いたします。
標準は四角穴形状となります。		Si lo solicitan, consideraremos la producción.
Responderemos a su solicitud.		20371
MaterialColor de aparienciaTipoRango de temperatura de funcionamiento
poliamidaブルーTipo integrado-20℃～60℃

注記
　1.上記歯数、スプロケット形状および材質以外も製作いたします。当社までお問合せください。
