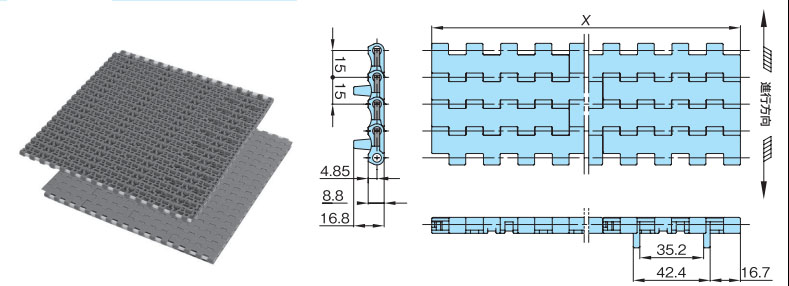

プラスチックモジュラーチェーンWT1505G-K形 主要諸元
WT1505G-K
Características
- - Los módulos de plástico anchos y estrechos se combinan como ladrillos para crear una amplia superficie de transporte, lo que permite el transporte de grandes volúmenes.
- ・チェーンピッチ=15mmの小ピッチで、小形軽量容器に最適です。
- - La estructura simple de cuatro partes facilita el reemplazo de piezas, lo que reduce el tiempo de mantenimiento.
- ・蛇行防止アタッチメント付でコンベヤ間の横移載があるレイアウトに最適です。
- - La cadena está hecha completamente de plástico de ingeniería, lo que la hace liviana y fácil de manejar.
[Haga clic para ampliar]
| ※ | CADデータはキャデナス・ウェブ・ツー・キャド（株）のCAD図面ライブラリーサイト「PARTcommunity」へのリンクにより提供いたします。 |
| ※ | CADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】TEL： (03)5961‐5031 FAX： (03)5961‐5032 |
Catálogos y manuales de instrucciones
especificaciones principales, precio, entrega
| Paso de cadena mm | Tasa de área abierta % | Radio de curvatura hacia atrás mm |
|---|---|---|
| 15 | 2 | 15 |
Serie estándar
| especificación (  Haga clic en la seriepara obtener más información. ) |
Código de especificación | Color de apariencia | Disponibilidad | máximo tensión admisible kN/m |
cadena Masa aproximada kilogramos/m 2 |
Velocidad permitida m/min |
Rango de temperatura de funcionamiento °C |
Material del pasador | Material del enchufe | Color exterior del enchufe | Gráfico de carga admisible | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Con lubricación | Sin lubricación | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Serie estándar (con prevención electrostática) |
ninguno | gris | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Serie estándar (con prevención electrostática) |
B | azul | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Serie estándar (con prevención electrostática) |
BL | Azul cielo | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Baja fricción y resistencia al desgaste |
LFW | blanco | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Baja fricción y resistencia al desgaste |
LFG | verde | ○ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | Muestra gráfico de carga admisible | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Baja fricción y resistencia al desgaste |
LFB | Marrón | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Baja fricción avanzada / Antidesgaste |
ALF | Azul claro | ○ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | Muestra gráfico de carga admisible | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| baja fricción |
NLF | Gris oscuro | ○ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | Póngase en contacto con nosotros. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| baja fricción |
WR | Verde oscuro | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Serie de alto rendimiento
| especificación ( Haga clic en la seriepara obtener más información. ) |
Código de especificación | Color de apariencia | Disponibilidad | máximo tensión admisible kN/m |
cadena Masa aproximada kilogramos/m 2 |
Velocidad permitida m/min |
Rango de temperatura de funcionamiento °C |
Material del pasador | Material del enchufe | Color exterior del enchufe | Gráfico de carga admisible | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Con lubricación | Sin lubricación | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Baja fricción y resistencia al desgaste |
HG | Azul marino | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| temperatura alta |
HTW | blanco | △ | 4.25 | 4.5 | 50 | 30 | 5～105 | polipropileno | polipropileno | azul | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| conductivo |
E | negro | △ | 8 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Antibacteriano y antifúngico |
MWS | crema | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fricción media (Solo para condiciones secas) |
MF | Amarillo | △ | 7.8 | 6.7 | - | 50 | -20～80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resistente a los rayos UV |
UVR | Gris claro | △ | 10.5 | 6.7 | 50 | 50 | -20～(60)80 | Plásticos especiales de ingeniería | Poliacetal | Amarillo | － | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注記
1.「○」：注文生産品、「△」：注文生産品（都度見積品）。
上記チェーン仕様表に記載の無い仕様については製作できません。
2.最大許容張力は室温（20℃）における値で、チェーン幅全体に均一に張力が作用した場合のものです。
使用される条件（温度・速度など）により異なるため、チェーンの能力線図を参照ください。
上記チェーン仕様表の最大許容張力はチェーン幅1mに合わせて、（検討されるチェーン幅X）×（チェーン幅1mの最大許容張力）にて算出してください。
3.使用温度範囲の(カッコ内数値)はウェット条件の場合です。
4.一体形スプロケットWT-N1500-12T30を使用する場合、蛇行防止アタッチメントありモジュールにかかるスプロケットのキーの長さを30mmにしてください。
5.ノーズバーは使用できません。
6.チェーン幅1600.2mm（K63）以上は、「△」：注文生産品（都度見積品）です。
7.BT5シリーズ専用スプロケットは使用できません。
8.チェーン幅は3インチ（76.2mm）単位が標準編成です。カタログに掲載しているチェーン幅以上も製作いたします。
特殊幅の編成およびチェーン幅3733.8mm以上のチェーンに関しては、当社までお問合せください。
9.チェーン幅Xは呼称幅であり、実際の幅は標準シリーズで-0.6%（20℃時）程度です。
またチェーン幅は温度変化によって膨張、収縮します。膨張、収縮は20℃を基準として標準シリーズは0.00012/℃、高温（HTW）仕様は0.00011/℃です。
Detalles de especificaciones aplicables
| Especificación | Código de especificación | De propósito general | Reduce la generación de partículas de desgaste. | Baja fricción (deslizamiento suave) | Alta fricción (evita resbalones) | Resistente a productos químicos (resistente a la corrosión) | conducción a alta velocidad | Utilizado en entornos de alta temperatura | Utilizado en entornos de baja temperatura | Utilizar únicamente en condiciones secas. | Excelente conductividad | Resistente a los golpes | resistente a los rayos UV | Prevenir el crecimiento de hongos | Los escombros pueden detectarse mediante detección de metales. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| estándar serie | Normal | ninguno | ● | ▲ | ● | |||||||||||
| B | ● | ▲ | ● | |||||||||||||
| BL | ● | ▲ | ● | |||||||||||||
| Baja fricción / antidesgaste | LFW | ● | ● | ● | ||||||||||||
| LFG | ● | ● | ● | |||||||||||||
| LFB | ● | ● | ● | |||||||||||||
| Baja fricción / antidesgaste ultrabaja | ALF | ● | ◎ | |||||||||||||
| baja fricción | NLF | ● | ● | |||||||||||||
| baja fricción | WR | ● | ▲ | |||||||||||||
| Alta funcionalidad serie |
Baja fricción / antidesgaste | HG | ◎ | ● | ||||||||||||
| temperatura alta | HTW | ● | ● | ● | ||||||||||||
| conductivo | E | ● | ||||||||||||||
| Antibacteriano y antifúngico | MWS | ● | ● | ● | ||||||||||||
| Fricción media (en seco) | MF | ● | ● | |||||||||||||
| Resistente a los rayos UV | UVR | ● | ||||||||||||||
- Nota) ◎: Excelente, ●: Bueno, ▲: Regular
piñón aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
       |
× (Puedes moverlo arrastrándolo)
× (Puedes moverlo arrastrándolo)
× (Puedes moverlo arrastrándolo)
|
適用アイドラスプロケット
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
  |
× (Puedes moverlo arrastrándolo)
× (Puedes moverlo arrastrándolo)
|
適用アクセサリ
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
WT1500専用デッドプレート
 |
|
|||||
Riel de plastico aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
  |
Este Riel de plastico no es resistente al calor ni a los productos químicos. |
||||||||||||||||||||
×
(Puedes moverlo arrastrándolo)
Serie Estándar [Código de especificación: Ninguno, G, W, B, BL, A]
Poliacetal de uso general empleado para enlaces de cadena
Color de apariencia: Gris
Color de apariencia: Blanco
Color de apariencia: Azul
Color de apariencia: Azul cielo
- ■ Tipo de uso general
- Es apto para uso general ya que utiliza resina de poliacetal de grado general con excelentes propiedades mecánicas.
- ■ Antiestático
- Posee una función antiestática que evita la adhesión de polvo y partículas de desgaste causada por la electricidad estática.
(Color de apariencia: Gris, Azul, Verde, Azul Cielo solamente) Nota 2
- Nota: 1. Los productos con el código de especificación «Ninguno», «B» o «G» incluyen aquellos que no cumplen con la Ley de Higiene Alimentaria (Notificación n.º 370 del Ministerio de Salud y Bienestar). Para obtener más información, haga clic aquí.
- Nota 2: Algunos productos tienen códigos de especificación. Consulte información del producto para obtener más detalles.
- Nota 3. Consulte la página de cada producto para conocer el color exterior y si tiene o no funcionalidad antiestática.
- Nota 4: Hay algunos productos que no se describen como "Serie Estándar", como Mesas con Rodillo pPástico y Cadenas Universales de Plástico.
×
(Puedes moverlo arrastrándolo)
Baja fricción / antidesgaste [Código de especificación: LF]
Eslabones de cadena de poliacetal Baja fricción / antidesgaste
Color de apariencia: Blanco [LFW]
Color de apariencia: Verde [LFG]
Color de apariencia: Marrón [LFB]
■ Propósito
- Puede utilizarse para una variedad de propósitos
- Cuando las condiciones de operación son severas (alta velocidad, alta tensión), la cadena se desgasta rápidamente y el ciclo de reemplazo de la cadena es corto según Serie Estándar
- Cuando la presión de la línea es alta y se desea especialmente evitar arañazos en el producto
- ■ Protección de los artículos transportados
- Reduce la presión en la línea y los rayones en los productos durante la acumulación debido a su coeficiente de fricción entre un 14% y un 45% menor en comparación con la Serie Estándar
- ■ Larga vida útil (en comparación con Serie Estándar)
- Debido a la reducción de la tensión de la cadena, la vida útil de la cadena se mejora entre 1,2 y 2 veces en comparación con Serie Estándar.
- ■ Ramificación y recogida fluidas de los artículos transportados
- ■ Reducción de los requisitos de energía
- ■Rendimiento de alargamiento por desgaste de especificaciones Serie Estándar, LF y ALF
-
- Nota)
Los productos con el código de especificación "LFB" incluyen aquellos que no cumplen con la Ley de Higiene Alimentaria (Notificación n.º 370 del Ministerio de Salud y Bienestar). Para obtener más información, haga clic aquí.
×
(Puedes moverlo arrastrándolo)
Baja fricción / antidesgaste [Código de especificación: CB]
Eslabones de cadena fabricados con poliacetal especial Baja fricción / antidesgaste
Color de apariencia: Azul [CB]
■ Propósito
- Cuando la presión de la línea es alta y se desea especialmente evitar arañazos en el producto
- Nota)
Dado que contiene un lubricante a base de silicona, no lo utilice en áreas donde exista riesgo de que la tinta se corra durante el proceso de impresión o en condiciones donde la silicona tenga un efecto adverso.
- ■ Protección de los artículos transportados
- Reduce la presión en la línea y los rayones en los productos durante la acumulación debido a su menor coeficiente de fricción en comparación con la Serie Estándar.
- ■ Ramificación y recogida fluidas de los artículos transportados
- ■ Reducción de los requisitos de energía
- ■ Solo son aplicables los siguientes tipos de cadena.
-
- Solo modelos WT2515G-M, WT2515-W, WT2515G-W, WT2515F-W y TTUPM838H.
×
(Puedes moverlo arrastrándolo)
Serie avanzada resistente al desgaste y baja fricción [Código de especificación: ALF]
Eslabones de cadena fabricados en poliacetal Baja fricción / antidesgaste
Color de apariencia: Azul claro [ALF]
■ Propósito
- Un proceso previo a la máquina de envasado donde no se pueden utilizar lubricantes y las partículas de desgaste son inaceptables.
- Procesos lubricados en seco en la industria de bebidas
- Transportador con acumulación
- Industria de bebidas, máquina de inspección/cinta transportadora de impresión, filtro individual y otros procesos con altas velocidades de cadena.
- Nota: 1. Este producto contiene un lubricante a base de silicona, por lo que no lo utilice en áreas donde exista riesgo de que la impresión se desprenda durante el proceso de impresión o en condiciones en las que la silicona pueda tener un efecto adverso.
- Nota 2: La serie ULF se suspendió desde octubre de 2018.
- ■ Protección de los artículos transportados
- Este es nuestro material original desarrollado mediante la mezcla de un lubricante a base de silicona para el transporte en seco. Manteniendo el mismo coeficiente de fricción que la especificación ULF anterior, reduce significativamente la cantidad de partículas de desgaste generadas en condiciones sin lubricación.
- ■ Ramificación y recogida fluidas de los artículos transportados
- ■ Reducción de los requisitos de energía
- ■ Comparación del desgaste con la antigua especificación ULF
-
- *El gráfico anterior muestra los resultados de nuestras pruebas internas. El volumen de desgaste de la antigua especificación ULF se establece en 100 (estándar).
- *Las especificaciones ALF reducen la generación de partículas de desgaste, especialmente para Riel de plastico, en comparación con las antiguas especificaciones ULF. Si desea reducir aún más la generación de partículas de desgaste, le recomendamos usar Riel de plastico Baja fricción / antidesgaste (PLF).
×
(Puedes moverlo arrastrándolo)
Especificación de baja fricción [Código de especificación: NLF]
enlaces de cadena de poliacetal de baja fricción
Color de apariencia: Gris oscuro [NLF]
■ Propósito
- Puede utilizarse para una variedad de propósitos
- Cuando la presión de la línea es alta y se desea especialmente evitar arañazos en el producto
- ■ Protección de los artículos transportados
- Reduce la presión en la línea y los rayones en los productos durante la acumulación debido a su coeficiente de fricción entre un 10% y un 30% menor en comparación con la Serie Estándar
- ■ Ramificación y recogida fluidas de los artículos transportados
- ■ Reducción de los requisitos de energía
- * Tensión admisible es la misma que Serie Estándar.
×
(Puedes moverlo arrastrándolo)
Especificación de baja fricción [Código de especificación: WR]
Poliacetal resistente a la corrosión utilizado para eslabones de cadena
Color de apariencia: Verde oscuro [WR]
■ Propósito
- Al utilizar productos químicos como el hipoclorito de sodio
- Cuando la presión de la línea es alta y se desea especialmente evitar arañazos en el producto
- ■ Protección de los artículos transportados
- Reduce la presión en la línea y los rayones en los productos durante la acumulación debido a su coeficiente de fricción entre un 7% y un 28% menor en comparación con la Serie Estándar
- ■ Resistencia a la corrosión
- Presenta una mayor resistencia a la corrosión por hipoclorito de sodio y otras sustancias, lo que lo hace adecuado para cintas transportadoras de bebidas y alimentos.
- ■ Ramificación y recogida fluidas de los artículos transportados
- ■ Reducción de los requisitos de energía
- Tensión admisible es la misma que Serie Estándar.
×
(Puedes moverlo arrastrándolo)
Especificaciones de resistencia al calor y alta velocidad [Código de especificación: KV]
Plástico de ingeniería especial utilizado para eslabones de cadena
Color de apariencia: Negro [KV150, KV180, KV250]
■ Propósito
- Procesos de laminación de paneles solares en el transporte
- Transporte de placas de circuitos impresos después de salir del horno de secado
- Transporte dentro del horno de contracción
- Transporte de ollas arroceras
- Transporte a la salida del horno de pan
- Transporte en diversos hornos de secado
- Transporte durante el proceso de limpieza con agua caliente y productos químicos altamente concentrados
- Transporte en el proceso de secado de jeringas
- Transporte de alta velocidad en la salida de la máquina de cierre de las máquinas de llenado y tapado de bebidas.
- Notas: 1. KV150 no cumple con la Ley de Sanidad Alimentaria (Notificación del Ministerio de Salud y Bienestar No. 370).
- Nota) 2. KV150 es solo para condiciones secas.
- Nota 3: Consulte también las precauciones de uso para las especificaciones de resistencia al calor y alta velocidad (KV) en el catálogo.
- Nota 4. Rango de temperatura de funcionamiento: -20 a 150 °C (KV150), -20 a 180 °C (KV180), -20 a 250 °C (KV250)
- ■ Temperatura ambiente máxima
-
- 150 ℃ (código de especificación): KV150
- 180 ℃ (código de especificación): KV180
- 250 ℃ (código de especificación): KV250
- ■ Velocidad máxima
- 200 m/min (para Cadena superior de plástico)
- ■ Resistencia química
- Posee una excelente resistencia a los productos químicos de limpieza y desinfección.
- ■ Conductividad
- La resistencia superficial es baja y libre de estática (1 x 10 6 Ω·cm), lo que la hace adecuada para evitar la adhesión de polvo y chispas.
- ■ Retardante de llama
- Clase V-0 según norma UL (clase de alta resistencia al fuego)
Nota: Excluyendo KV150
- ■ Ruido
- Es de 2 a 3 dB más alto (en comparación con Serie Estándar).
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo BTC6, tipo TPU826-T, tipo RSP40, etc.
×
(Puedes moverlo arrastrándolo)
Baja fricción / antidesgaste [Código de especificación: HG]
Eslabones de cadena de poliacetal Baja fricción / antidesgaste
Color de apariencia: Azul marino [HG]
■ Propósito
- Un proceso previo a la máquina de envasado donde no se pueden utilizar lubricantes y las partículas de desgaste son inaceptables.
- Industria de bebidas, máquina de inspección/cinta transportadora de impresión, filtro individual y otros procesos con altas velocidades de cadena.
- Procesos lubricados en seco en la industria de bebidas
- Nota)
No cumple con la Ley de Higiene Alimentaria (Notificación N° 370 del Ministerio de Salud y Bienestar).
Sin embargo, hemos confirmado que no se ha producido ninguna filtración de las sustancias especificadas en la prueba estándar de embalaje del equipo y del contenedor (resina sintética).
- ■ Medidas contra las partículas de desgaste
- Ofrece una resistencia al desgaste un 20 % superior a la especificación de Baja fricción / antidesgaste (LF), y puede sustituirse por la especificación Baja fricción / antidesgaste (HG) sin modificar el transportador ni cambiar los piñones. (Al sustituir la cadena, recomendamos también sustituir los rieles. En el caso de Riel de plastico, en particular, recomendamos Baja fricción / antidesgaste (PLF).)
- ■ Protección de los artículos transportados
- Reduce la presión en la línea y los rayones en los productos durante la acumulación debido a su coeficiente de fricción, que es igual a la serie LF, entre un 15% y un 45% menor en comparación con la serie estándar.
- ■ Comparación del volumen de fricción con diversas especificaciones
-
- *El gráfico superior muestra los resultados de nuestras pruebas internas. El volumen de desgaste de la especificación LF se establece en 100 (estándar). Tipo de cadena: TTP826, Velocidad de la cadena: 60 m/min, Temperatura ambiente, Condiciones secas.
- Nota
Cadena resistente al desgaste de la empresa A, etc., fabricada por la empresa A. Material del eslabón: poliéster.
Cadena resistente al desgaste de la empresa B, etc., fabricada por la empresa B. Material del eslabón: poliacetal.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo WT1506-K, tipo TTP826, tipo RSP50, etc.
×
(Puedes moverlo arrastrándolo)
Especificación para altas temperaturas [Código de especificación: HTW]
eslabones de cadena de polipropileno
Color de apariencia: Blanco [HTW]
■ Propósito
- Cadenas para calentadores y enfriadores de pasta en fábricas de bebidas y alimentos
- Línea de transporte de baterías
- Cinta transportadora ligeramente inclinada
- ■ Temperatura ambiente máxima: 105 ℃
- Ideal para calentadores y enfriadores de pasta en fábricas de bebidas donde hay agua caliente.
- ■ Resistencia química
- Posee una excelente resistencia química, incluyendo ácidos y álcalis.
- ■ Alta fricción
- El coeficiente de fricción es aproximadamente de 1,2 a 1,6 veces superior al de las Serie Estándar. Puede utilizarse para transporte en pendientes suaves en condiciones secas.
- ■ Ligero
- Es aproximadamente un 40% más ligero que las cadenas de poliacetal, lo cual resulta eficaz para reducir la potencia necesaria.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo WT1907-K, tipo WT2506-K, tipo TTPM500, etc.
- Notas: 1. El modelo WT2250FG con el código de especificación "HTW" no cumple con la Ley de Sanidad Alimentaria (Notificación del Ministerio de Salud y Bienestar No. 370).
- Nota) 2. carga máxima admisible es aproximadamente el 40% de Serie Estándar.
- Nota 3: Rango de temperatura de funcionamiento: de 5 a 105 °C
×
(Puedes moverlo arrastrándolo)
Especificación de alta velocidad: Solo para condiciones secas [Código de especificación: HS]
Plástico de ingeniería especial utilizado para eslabones de cadena
Color de apariencia: Beige [HS]
■ Propósito
- Transporte de alta velocidad de latas y latas vacías
- Nota)
No cumple con la Ley de Higiene Alimentaria (Notificación N° 370 del Ministerio de Salud y Bienestar).
Sin embargo, hemos confirmado que no se ha producido ninguna filtración de las sustancias especificadas en la prueba estándar de embalaje del equipo y del contenedor (resina sintética).
- ■ Velocidad máxima
- Tiene un valor PV límite alto a 230 m/min (línea recta), lo que evita la fusión durante el transporte a alta velocidad.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo TPU826-T, tipo TP-OTD32, etc.
- Notas: 1. carga máxima admisible es aproximadamente el 80% de Serie Estándar.
- Nota) 2. Solo tipo de pasador de acero inoxidable.
- Nota 3. Solo para condiciones secas.
- Nota 4: Para uso a alta velocidad, utilice rieles de acero inoxidable (especificaciones pulidas laminadas en frío) y, según la aplicación, utilice poliamida especial Riel de plastico (SJ-CNO).
- Nota 5. Rango de temperatura de funcionamiento: -20 a 50 °C
×
(Puedes moverlo arrastrándolo)
Especificación para bajas temperaturas [Código de especificación: LTW]
eslabones de cadena de polietileno
Color de apariencia: Blanco [LTW]
■ Propósito
- Transporte de alimentos congelados en una cinta transportadora de congelación
- transporte de hielo seco
- ■ Baja temperatura ambiente
- Se puede utilizar en entornos de baja temperatura hasta -70 °C.
(Serie Estándar son para temperaturas de hasta -20 °C) - ■ Resistencia química
- Presenta una excelente resistencia a la corrosión por productos químicos.
- ■ Solo son aplicables los siguientes tipos de cadena.
-
- BTN5, BTC6, BTN6, BTC8
- Notas: 1. carga máxima admisible es aproximadamente el 33% de Serie Estándar.
- Nota 2. Si la temperatura es inferior a -20 °C, se requiere un piñón especial. Por favor, póngase en contacto con nosotros.
- Nota 3. Rango de temperatura de funcionamiento: -70 a 60 °C
×
(Puedes moverlo arrastrándolo)
Especificación de resistencia química [Código de especificación: Y]
Plástico de ingeniería especial utilizado para eslabones de cadena
Color de apariencia: Blanco mate [Y]
■ Propósito
- Transporte en líneas de fabricación de baterías de iones de litio, etc.
- Transferencia de placas de circuitos impresos y obleas de silicio en líneas de limpieza
- Cinta transportadora a la salida de la sala de llenado de bebidas y aséptico
- Transporte en líneas de producción que requieren limpieza química, como en las fábricas de alimentos.
- ■ Resistencia química
- Es resistente a la corrosión de muchos productos químicos, incluidos disolventes orgánicos, ácidos clorhídricos inorgánicos, álcalis, agentes oxidantes y ácido acético.
- ■ Resistencia al impacto
- En comparación con la serie estándar, es menos probable que la resina se astille.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo TTP826, tipo TPRF2040, tipo RSP35, etc.
- Notas: 1. carga máxima admisible es aproximadamente el 50% de Serie Estándar.
- Nota) 2. El coeficiente de fricción es el mismo que Serie Estándar.
- Nota 3. No utilizar cerca de llamas abiertas ni a altas temperaturas.
×
(Puedes moverlo arrastrándolo)
Súper resistencia química [Código de especificación: SY]
Plástico de ingeniería especial utilizado para eslabones de cadena
Color de apariencia: Blanco mate [SY]
■ Propósito
- Transporte en líneas de fabricación de baterías de iones de litio, etc.
- Transferencia de placas de circuitos impresos y obleas de silicio en líneas de limpieza
- Cinta transportadora a la salida de la sala de llenado de bebidas y aséptico
- Transporte en líneas de producción que requieren limpieza química, como en las fábricas de alimentos.
- ■ El titanio se utiliza para el material del pasador.
- La resistencia química se ha mejorado aún más cambiando el pasador resistente a productos químicos (Y) por uno de titanio (pasador moleteado de diamante).
- ■ Resistencia química
- Presenta una gran resistencia a productos químicos corrosivos como el ácido clorhídrico y el ácido sulfúrico.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo TTP826, tipo RSP40, etc.
- Notas: 1. carga máxima admisible es aproximadamente el 50% de Serie Estándar.
- Nota) 2. El coeficiente de fricción es el mismo que Serie Estándar.
- Nota) 3. No se admiten los tipos de pines D ni los tipos de pines de plástico.
- Nota 4. No utilizar cerca de llamas abiertas ni a altas temperaturas.
- Nota 5. Rango de temperatura de funcionamiento: -20 a 80 °C
×
(Puedes moverlo arrastrándolo)
Especificación conductiva [Código de especificación: E]
Plástico de ingeniería especial utilizado para eslabones de cadena
Color de apariencia: Negro [E]
■ Propósito
- Transporte de placas de circuitos impresos después de la soldadura
- Antes y después del proceso de laminación del panel solar, y transporte a la máquina de corte.
- Contramedida contra la electricidad estática mediante la acumulación de latas
- Medidas contra la electricidad estática después del secado en lavadora
- Transporte de piezas de automóviles (piezas eléctricas)
- Nota)
No cumple con la Ley de Higiene Alimentaria (Notificación N° 370 del Ministerio de Salud y Bienestar).
Sin embargo, hemos confirmado que no se ha producido ninguna filtración de las sustancias especificadas en la prueba estándar de embalaje del equipo y del contenedor (resina sintética).
- ■ Excelente conductividad
- Resistividad eléctrica específica: 1 x 106 Ω·cm o menos (especificación normal: 1 x 1014 a 1015 Ω·cm)
- ■ Supresión de electricidad estática
- Suprime el ruido eléctrico y las chispas.
Nota: Utilice una piñón de acero, un riel o algo similar para conectar a tierra todo el transportador. - ■ Ejemplos de tipos de cadena aplicables
-
- Tipo WT0705-W, tipo TTP826P, tipo RSP35, etc.
- Notas: 1. carga máxima admisible es aproximadamente el 70% de Serie Estándar.
- Nota) 2. El coeficiente de fricción es el mismo que Serie Estándar.
×
(Puedes moverlo arrastrándolo)
Especificaciones de resistencia a impactos: Solo para condiciones secas [Código de especificación: DIA]
Plástico de ingeniería especial utilizado para eslabones de cadena
Color de apariencia: Crema [DIA]
■ Propósito
- Transporte de piezas de máquinas ligeramente pesadas
- Cinta transportadora seca para carga directa de alimentos
- Cinta transportadora de alimentos ligeramente inclinada
- Nota)
No cumple con la Ley de Higiene Alimentaria (Notificación N° 370 del Ministerio de Salud y Bienestar).
Sin embargo, hemos confirmado que no se ha producido ninguna filtración de las sustancias especificadas en la prueba estándar de embalaje del equipo y del contenedor (resina sintética).
- ■ Ultra resistente a los golpes
- La cadena es difícil de astillar al ser sometida a impactos, e incluso si se rompe, los residuos no se fragmentan. Ideal para prevenir la contaminación por cuerpos extraños.
- ■ Alta fricción
- El coeficiente de fricción es 1,2 veces superior al de Serie Estándar. Se puede utilizar en pendientes suaves en condiciones secas.
- ■ Ligero
- Es aproximadamente un 20% más ligero que cadena superior de poliacetal, lo que facilita su manejo y resulta eficaz para reducir la potencia necesaria.
- ■ Resistencia al impacto (resistencia al astillamiento al recibir un impacto)
-
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo BTC8H-826-M, tipo TPUSR550-T, tipo RSP60-2, etc.
- Notas: 1. carga máxima admisible es aproximadamente el 75% de Serie Estándar.
- Nota 2. Solo para condiciones secas.
×
(Puedes moverlo arrastrándolo)
Resistente a los impactos: Apto para condiciones secas y húmedas [Código de especificación: DIY]
Plástico de ingeniería especial utilizado para eslabones de cadena
Color de apariencia: Verde [DIY]
■ Propósito
- Transporte de alimentos o contenedores en condiciones húmedas
- Cuando se desinfecta y limpia con frecuencia
- Si está utilizando una cadena de poliacetal y tiene problemas con el astillado
- Nota)
No cumple con la Ley de Higiene Alimentaria (Notificación N° 370 del Ministerio de Salud y Bienestar).
Sin embargo, hemos confirmado que no se ha producido ninguna filtración de las sustancias especificadas en la prueba estándar de embalaje del equipo y del contenedor (resina sintética).
- ■ Resistencia al impacto
- En comparación con la resina de poliacetal, es menos probable que se astille incluso cuando se somete a un impacto.
- ■ Resistencia química
- Posee una excelente resistencia a los productos químicos de limpieza y esterilización, lo que lo hace adecuado para transportadores que se esterilizan y limpian con frecuencia.
- ■ Sin adhesivo
- Esto tiene el efecto de evitar que los objetos transportados se adhieran a la cadena.
- ■ Resistencia al impacto (resistencia al astillamiento al recibir un impacto)
-
- ■ Resistencia a los rayos UV
- Tiene mejor resistencia a la intemperie que la resina de poliacetal.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo BTC6, tipo TPRF2040, tipo RSP60, etc.
- Notas: 1. carga máxima admisible es aproximadamente el 75% de Serie Estándar.
- Nota) 2. El coeficiente de fricción es el mismo que Serie Estándar.
- Nota 3. Dependiendo de las condiciones atmosféricas, como las bajas temperaturas, pueden desprenderse fragmentos de resina.
- Nota 4. No utilizar cerca de llamas abiertas ni a altas temperaturas.
×
(Puedes moverlo arrastrándolo)
Especificación de fricción media: Solo para condiciones secas [Símbolo de especificación: MF]
Poliacetal especial utilizado para eslabones de cadena
Color de apariencia: Amarillo [MF]
■ Propósito
- transporte inclinado de 3 a 5°
- Evita que los artículos se deslicen excesivamente en las cintas transportadoras de inspección e impresión.
*Depende del artículo que se transporte.
- ■ Ideal para transporte inclinado
- Material de fricción media-alta adecuado para el transporte inclinado.
- ■ Transporte estable
- Es adecuado para evitar la desalineación de los artículos transportados cuando la cinta transportadora arranca y se detiene, y para prevenir el deslizamiento debido a la aceleración.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo BTC6, tipo TTUP826P, tipo RSP40, etc.
- Notas: 1. carga máxima admisible es aproximadamente el 75% de Serie Estándar.
- Nota) 2. El coeficiente de fricción es 1,1 veces el de Serie Estándar.
- Nota 2. Solo para condiciones secas.
- Nota 4: Rango de temperatura de funcionamiento: -20 a 80 °C
×
(Puedes moverlo arrastrándolo)
Resistente al calor, a la radiación y al vacío [Código de especificación: PK150]
Resina PEEK utilizada para eslabones y pasadores de cadenas
Color de apariencia: Marrón claro [PK150]
■ Propósito
- Entornos de alta temperatura como hornos de secado y unidades de transferencia de entrada/salida para hornos.
- En un entorno donde se utilizan productos químicos, como en la limpieza y esterilización de la sala de llenado.
- Transporte en un entorno de vacío
- ■ Temperatura ambiente máxima: 150 ℃
- ■ Resistencia química
- Presenta una excelente resistencia a la corrosión por productos químicos.
- ■ Resistencia a la radiación
- Posee la mayor resistencia a la radiación de cualquier resina termoplástica.
- ■ Bajas emisiones de gases en el vacío
- ■ Fabricado con materiales aprobados por la FDA (Administración de Alimentos y Medicamentos)
- ■ Tipo de cadena aplicable
-
- WT0405-W
- Nota: Rango de temperatura de funcionamiento: -20 a 150 °C
×
(Puedes moverlo arrastrándolo)
Especificaciones antibacterianas y antifúngicas [Código de especificación: MWS]
Eslabones de cadena fabricados en poliacetal antibacteriano Baja fricción / antidesgaste
Color de apariencia: Crema [MWS]
■ Propósito
- Medidas de limpieza en las plantas embotelladoras
- Transportadores que están húmedos debido a la humedad del proceso o a la condensación
(Especialmente la entrada y salida del equipo de ducha y la sección de descarga del equipo de retorta) - Debido a las condiciones ambientales, la cinta transportadora tiende a ensuciarse, por lo que se requiere la prevención contra el moho.
- ■ Antibacteriano y antifúngico
- Utiliza un agente antibacteriano original desarrollado conjuntamente con el fabricante de agentes antibacterianos Además de ser eficaz contra las bacterias más peligrosas de la industria alimentaria, como el bacilo de colon (E. coli), el estafilococo y el lactobacilo, sus propiedades antimoho son efectivas contra el moho azul y otras formas de moho.
- ■ Sostenibilidad
- El agente antibacteriano utilizado es inorgánico y mantiene su eficacia a largo plazo. Al incorporarse al material plástico durante la fabricación, se distribuye uniformemente por toda la unión, conservando sus propiedades antibacterianas y antifúngicas incluso con el desgaste de la superficie.
- ■ Seguridad
- Contiene un agente antibacteriano de alta seguridad. El material base no cumple con la Ley de Higiene Alimentaria (Notificación N° 370 del Ministerio de Salud y Bienestar).
Sin embargo, hemos confirmado que no se ha producido ninguna filtración de las sustancias especificadas en la prueba estándar de embalaje del equipo y del contenedor (resina sintética).
La seguridad se ha mejorado aún más añadiendo funciones antibacterianas y antifúngicas. - ■ Alta funcionalidad
- El agente antibacteriano prácticamente no afecta el rendimiento, y el caucho presenta una excelente Baja fricción / antidesgaste. El material del eslabón es de Baja fricción / antidesgaste (LF).
- Notas: 1. carga máxima admisible es la misma que Serie Estándar.
- Nota 2: El coeficiente de fricción es el mismo que Baja fricción / antidesgaste (LF).
Propiedades antibacterianas y antifúngicas
| 35℃ x 24 horas (Saccharomyces) | |||
|---|---|---|---|
| producto equivalente a la especificación LF | Especificaciones de MWS | ||
|
|
||
*Método de prueba
JIS Z2801:2010
- Solicitante de la prueba: Hygiene Microbiology Research Center Co., Ltd.
- Informe de ensayo emitido el 12 de octubre de 2020
- Número de informe de ensayo 2020D-BT-0808
Resultados de la prueba antibacteriana (en comparación con la ausencia de agente antibacteriano)
| Bacterias analizadas | elemento de prueba | Inmediatamente después de la inoculación | 35 °C x 24 horas después |
|---|---|---|---|
| E. coli | MWS | 1.5 X 104 | 38 |
| (Sin agentes antibacterianos) | 1.5 X 104 | 22 X 106 | |
| Staphylococcus aureus | MWS | 1.6 X 104 | No detectado |
| (Sin agentes antibacterianos) | 1.6 X 104 | 1.5 X 105 | |
| Saccharomyces (un tipo de levadura) |
MWS | 2.5 X 104 | No detectado |
| (Sin agentes antibacterianos) | 2.5 X 104 | 1.4 X 104 | |
| Lactobacillus | MWS | 6.4 X 105 | 1.3 X 102 |
| (Sin agentes antibacterianos) | 6.4 X 105 | 6.9 X 104 | |
| Escherichia coli patógena O-157(H7) |
MWS | 1 X 103.9 | No detectado |
| (Sin agentes antibacterianos) | 1 X 103.9 | 1 X 103.4 |
Resultados de la prueba de crecimiento de moho (comparados con la ausencia de agente antibacteriano)
| molde de prueba | elemento de prueba | 7 días después | 14 días después | 21 días después |
|---|---|---|---|---|
| Moho negro | Especificaciones de MWS | 0 | 0 | 0 |
| (Sin agentes antibacterianos) | 0 | 1 | 2 |
●Cómo mostrar los resultados de las pruebas
| mostrar | Contenido de la pantalla | |||
|---|---|---|---|---|
| 0 | No se observa crecimiento de moho a simple vista ni bajo el microscopio. En algunos casos, puede observarse una zona de inhibición. | |||
| 1 | No se observa moho a simple vista, pero sí bajo un microscopio. | |||
| 2 | El crecimiento del micelio es leve, y el área de la parte en crecimiento no supera el 25% del área total. | |||
| 3 | El crecimiento del micelio es moderado, con un área de crecimiento que representa entre el 25 y el 50% del área total. | |||
| 4 | El micelio crece bien, y el área de la parte cultivada es del 50 al 100% del área total. | |||
| 5 | El micelio crece vigorosamente y cubre toda la superficie. | |||
*Método de prueba
JIS Z2911-2000 (Método A)
- Organización de pruebas Ishizuka Glass Co., Ltd.
- Informe de ensayo emitido el 25 de septiembre de 2020
×
(Puedes moverlo arrastrándolo)
Especificaciones de detección de metales [Código de especificación: MPD/MPW]
Plástico de ingeniería especial utilizado para eslabones de cadena
Color de apariencia: Negro [MPD/MPW]
■ Propósito
- Transporte de compuestos de caucho
- Cinta transportadora para colocar los alimentos directamente delante de la máquina de envasado.
- Transporte de fideos directamente sobre la cinta transportadora (Código de especificación: MPW)
- Transporte de bandejas en fábricas de panadería (código de especificación: MPD)
- Nota)
No cumple con la Ley de Higiene Alimentaria (Notificación N° 370 del Ministerio de Salud y Bienestar).
Sin embargo, hemos confirmado que no se ha producido ninguna filtración de las sustancias especificadas en la prueba estándar de embalaje del equipo y del contenedor (resina sintética).
- ■ Puede ser detectado por detectores de metales
- Incluso si la cadena se rompe y se mezcla con alimentos o compuestos de caucho, puede ser detectada por un detector de metales y se puede evitar que se filtre.
- ■ Resistencia al impacto
- Incluso si se produce un impacto, es menos probable que los fragmentos salgan despedidos.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo TTUP826, tipo RSP60-CU-2, etc.
- Notas: 1. Las especificaciones MPD son solo para condiciones secas, mientras que las especificaciones MPW son para condiciones secas y húmedas.
- Nota 2) carga máxima admisible para la especificación MPD es aproximadamente el 80% de la de Serie Estándar, y carga máxima admisible para la especificación MPW es aproximadamente el 40% de la de Serie Estándar.
- Nota 3. Rango de temperatura de funcionamiento: -20 a 80 °C (MPD), -20 a 60 °C (MPW)
×
(Puedes moverlo arrastrándolo)
Especificaciones de resistencia a bajas temperaturas y productos químicos [Código de especificación: UPE]
Para los enlaces de la cadena se utiliza polietileno de ultra alto peso molecular.
Color de apariencia: Blanco mate [UPE]
■ Propósito
- Almacenamiento y transporte de alimentos congelados
- Transporte de alimentos congelados en una cinta transportadora de congelación
- Transporte de alimentos que requieren limpieza química o medidas de prevención de la contaminación
- Transporte de baterías secundarias y otros artículos que requieren resistencia química.
- En un entorno donde se utilizan productos químicos, como en la limpieza y esterilización de la sala de llenado.
- ■ Baja temperatura ambiente
- Se puede utilizar en temperaturas ambiente bajas de -70 °C (Serie Estándar son de hasta -20 °C)
- ■ Resistencia al impacto
- Posee una resistencia al impacto extremadamente alta y es difícil que se mezclen materias extrañas, incluso cuando se utiliza en un entorno de baja temperatura.
En comparación con la resina de poliacetal, tiene 13 veces más resistencia al impacto cuando se utiliza en una atmósfera a temperatura ambiente y 26 veces más resistencia al impacto cuando se utiliza en una atmósfera a baja temperatura. - ■ Resistencia a la abrasión
- El desgaste cuando se utiliza en un entorno a temperatura ambiente se reduce en aproximadamente un 80% en comparación con la resina de poliacetal.
- ■ Resistencia química
- Presenta una excelente resistencia a la corrosión por productos químicos.
- ■ Fabricado con materiales aprobados por la FDA (Administración de Alimentos y Medicamentos)
- ■ Tipo de cadena aplicable
-
- RSP80
- Notas: 1. carga máxima admisible es aproximadamente el 30% de Serie Estándar.
- Nota 2. Rango de temperatura de funcionamiento: -70 a 60 °C
- Nota 3. Si la temperatura es inferior a -20 °C, se requiere un piñón especial. Póngase en contacto con nosotros para obtener más información.
- Nota 4: Se recomienda el acero inoxidable (laminado en frío) para tira de desgaste. No se recomienda el UHMW-PE (polietileno de ultra alto peso molecular) ya que es el mismo material.
×
(Puedes moverlo arrastrándolo)
Especificación resistente a los ácidos [Código de especificación: AR]
Poliacetal especial utilizado para eslabones de cadena
Color de apariencia: Blanco [AR]
- ■ Resistencia a la corrosión
- Tiene mejor resistencia a la corrosión que Serie Estándar y Baja fricción / antidesgaste (LF).
- ■ Medidas de prevención de la corrosión
- Adecuado para prevenir la corrosión causada por agua jabonosa que contiene hipoclorito de sodio.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo TTP826, tipo RSP35, etc.
- Nota: 1. Dado que se corroerá con ácidos fuertes y álcalis fuertes, utilice las especificaciones resistentes a productos químicos (Y) o súper resistentes a productos químicos (SY).
- Nota) 2. carga máxima admisible es aproximadamente el 90% de Serie Estándar.
- Nota) 3. El coeficiente de fricción es el mismo que Serie Estándar.
- Nota) 4. El tipo de pasador de plástico no está disponible.
- Nota 5. No se puede utilizar en condiciones en las que vaya a estar expuesto a agua caliente a 60 °C o más.
- Nota 6. Rango de temperatura de funcionamiento: -20 a 80 °C (60) (60) es en condiciones húmedas.
×
(Puedes moverlo arrastrándolo)
Resistente a los rayos UV [Símbolo de especificación: UVR]
Poliacetal especial utilizado para eslabones de cadena
Color de apariencia: Gris claro [UVR]
■ Propósito
- El transporte al aire libre, donde está expuesto a los rayos ultravioleta, puede provocar daños en el producto.
- Contramedida contra la degradación UV para una vida útil más larga que la serie estándar
- ■ Resistencia a los rayos UV
- En comparación con Serie Estándar y Baja fricción / antidesgaste (LF), este producto tiene una resistencia superior a la degradación UV (decoloración y pérdida de resistencia) en exteriores.
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo TTP826, tipo TTPH826P, tipo RSP50, etc.
- Notas: 1. carga máxima admisible y el coeficiente de fricción son los mismos que los de Serie Estándar.
- Nota) 2. También está disponible el tipo de pasador de plástico.
- Nota 3. Rango de temperatura de funcionamiento: -20 a (60) 80 °C. (60) es para condiciones húmedas de tipo de pasador de plástico.
×
(Puedes moverlo arrastrándolo)
Especificaciones para el transporte de alimentos [Código de especificación: PFS]
Poliacetal utilizado para enlaces de cadena
Color de apariencia: Azul Nilo [PFS]
■ Propósito
- Transporte durante el proceso de enfriamiento a temperatura ambiente en una línea de producción de pan.
- Otros medios de transporte en las líneas de producción de alimentos
- ■ Cumple con la normativa PIM (Reglamento Europeo de Instalaciones de Plásticos)
- Utilizamos materiales originales de Tsubaki que cumplen con la normativa PIM (Reglamento Europeo de Aplicación de la Normativa sobre Plásticos).
- ■ Ejemplos de tipos de cadena aplicables
-
- Tipo TTP826, tipo RSP40-T-CU, etc.
- Notas: 1. carga máxima admisible y el coeficiente de fricción son los mismos que los de Serie Estándar.
- Nota 2. El PIM (Manual de Implementación de Plásticos) es un conjunto de reglas que son esenciales para la venta de productos de plástico destinados a ser utilizados en contacto directo con bienes en Europa.
- Nota 3. El tipo de pasador de plástico no cumple con el PIM (Reglamento Europeo de Instalación de Plásticos).
×
(Puedes moverlo arrastrándolo)
Especificación de biomasa (BP) [Código de especificación: BP]
Los eslabones están hechos de plástico de biomasa ecológico.
Color de apariencia: Verde oscuro [BPG]
- ■ Productos respetuosos con el medio ambiente
- Al utilizar plásticos de biomasa respetuosos con el medio ambiente derivados de plantas, no solo podemos conservar los recursos petrolíferos, sino que también esperamos reducir las emisiones de CO2 debido a la neutralidad de carbono de los plásticos de biomasa.
- ■ Ejemplos de tipos de cadena aplicables
-
- Solo tipo RSP40
*Plástico de biomasa: Un material plástico fabricado a partir de recursos orgánicos renovables como las plantas.
- Notas: 1. carga máxima admisible es aproximadamente el 36% de Serie Estándar.
- Nota 2. Rango de temperatura de funcionamiento: -20 a 80 °C
- Nota 3. Solo para condiciones secas.
- Nota 4: Recomendamos usar el producto con una humedad ambiental de entre el 20 % y el 80 %. Si desea usarlo con una humedad ambiental diferente, póngase en contacto con nosotros.
- Nota 5. No cumple con la Ley de Sanidad Alimentaria (Notificación del Ministerio de Salud y Bienestar No. 370).
- Nota 6. Debido a las características del material de la especificación de biomasa (BP), pueden producirse ligeras variaciones de color. Esto no afecta al rendimiento del producto.
