especificaciones principales la ^mesa rodillo plástico tipo RT

RT-SS

Características

- Una cadena de flujo libre que se puede cargar directamente sin palé.
- El "ancho del rodillo plástico" es el doble que el del tipo ST (excluyendo la serie RT300), lo que lo hace adecuado para el transporte de pallets y cajas.
・Coeficiente de fricción de rodadura del rodillo plástico = 0,06 a 0,10
-rodillo plástico están unidos a la línea de paso de la cadena, por lo que el espacio entre rodillo plástico no cambia incluso cuando la cadena está doblada.

[Haga clic para ampliar]

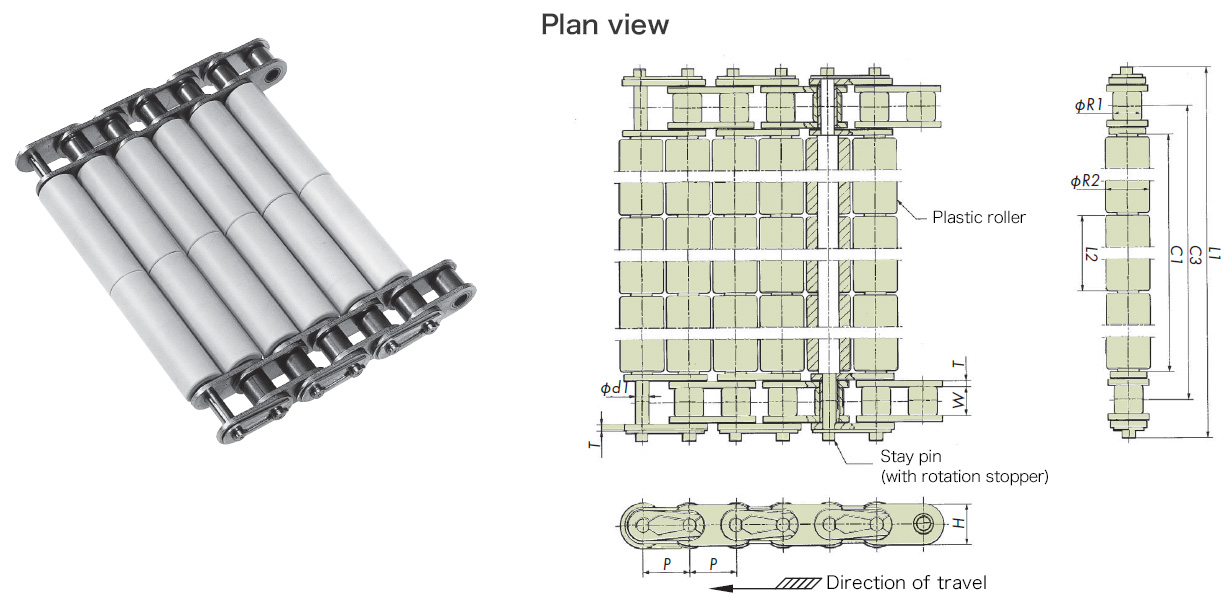

Dibujo de contorno en PDF

お問合せください

Planos DXF y datos CAD 3D

Visite el sitio web de CADENAS WEB2CAD

※	Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity".
※	Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032

Catálogos y manuales de instrucciones

especificaciones principales, precio, entrega

formato
(

Haga clic para ver el formato
Ver detalles.)

Especificación

cargando
Tolerancia
peso
kilogramos/m ²

Dimensiones en mm

Paso
P

Ancho interior
W

Laura
(Arbusto)
Diámetro exterior
R1

Placa

rodillo plástico

alfiler
Diámetro exterior
d1

ancho
H

Espesor
T

Diámetro exterior
R2

longitud
L2

Tipo RT300

Serie SS

9.525

4.78

(5.08)

8.2

1.25

9.2

10.0

3.54

Modelo	Dimensiones en mm			Masa aprox. kg/m
Modelo	Ancho efectivo C1	distancia entre centros C3	Longitud del pasador L1	Masa aprox. kg/m
RT305-SS	50.0	60.4	74.2	1.68
RT310-SS	100.0	110.4	124.2	2.61
RT315-SS	150.0	160.4	174.2	3.54
RT320-SS	200.0	210.4	224.2	4.47

Tipo RT400

Serie SS

200

12.70

7.95

7.92

11.1

1.5

12.2

50.0

3.92

Modelo	Dimensiones en mm			Masa aprox. kg/m
Modelo	Ancho efectivo C1	distancia entre centros C3	Longitud del pasador L1	Masa aprox. kg/m
RT404-SS	101.2	115.6	135.6	4.03
RT406-SS	151.2	165.6	185.6	5.40
RT408-SS	201.2	215.6	235.6	6.76
RT410-SS	251.2	265.6	285.6	8.12
RT412-SS	301.2	315.6	335.6	9.48
RT414-SS	351.2	365.6	385.6	10.85
RT416-SS	401.2	415.6	435.6	12.21

Tipo RT500

Serie SS

300

15.875

9.53

10.16

13.9

2.0

15.2

50.0

5.00

Modelo	Dimensiones en mm			Masa aprox. kg/m
Modelo	Ancho efectivo C1	distancia entre centros C3	Longitud del pasador L1	Masa aprox. kg/m
RT504-SS	101.2	119.0	142.8	5.80
RT506-SS	151.2	169.0	192.8	7.66
RT508-SS	201.2	219.0	242.8	9.48
RT510-SS	251.2	269.0	292.8	11.34
RT512-SS	301.2	319.0	342.8	13.17
RT514-SS	351.2	369.0	392.8	15.03
RT516-SS	401.2	419.0	442.8	16.89
RT518-SS	451.2	469.0	492.8	18.75
RT520-SS	501.2	519.0	542.8	20.54
RT522-SS	551.2	569.0	592.8	22.40
RT524-SS	601.2	619.0	642.8	24.23

Tipo RT600

Serie SS

300

19.05

12.70

11.91

16.8

2.4

18.3

50.0

5.96

Modelo	Dimensiones en mm			Masa aprox. kg/m
Modelo	Ancho efectivo C1	distancia entre centros C3	Longitud del pasador L1	Masa aprox. kg/m
RT604-SS	101.2	124.0	153.6	6.73
RT608-SS	201.2	224.0	253.6	10.38
RT612-SS	301.2	324.0	353.6	14.03
RT616-SS	401.2	424.0	453.6	17.68
RT620-SS	501.2	542.0	553.6	21.32
RT624-SS	601.2	624.0	653.6	24.97

Nota
1. "○": Hecho a pedido.
No podemos fabricar ninguna especificación que no esté incluida en la tabla de especificaciones de cadena anterior.
2. La cadena base tipo RT300 (#35) es del tipo con bujes y sin rodillos.
3. La masa de carga permitida varía según el ancho y el largo de rodillo plástico, por lo tanto, consulte la tabla de capacidad de transporte.

piñón aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.

Aplicable cadena tamaño	Número de modelo	Número de dientes	Diámetro del círculo primitivo en mm	Diámetro del orificio del eje (mm)
Aplicable cadena tamaño	Número de modelo	Número de dientes	Diámetro del círculo primitivo en mm	Orificio piloto	Máximo
RS35	RS35-1B14TQ-R	14	42.81	9.5	15
	RS35-1B15TQ-R	15	45.80	9.5	16
	RS35-1B16TQ-R	16	48.82	9.5	19
	RS35-1B17TQ-R	17	51.84	9.5	20
	RS35-1B18TQ-R	18	54.85	12.7	23
	RS35-1B19TQ-R	19	57.87	12.7	26
	RS35-1B20TQ-R	20	60.89	12.7	28
	RS35-1B21TQ-R	21	63.91	12.7	30
RS40	RS40-1B13TQ-R	13	53.07	12.7	20
	RS40-1B14TQ-R	14	57.07	12.7	23
	RS40-1B15TQ-R	15	61.08	12.7	26
	RS40-1B16TQ-R	16	65.10	12.7	28
	RS40-1B17TQ-R	17	69.12	12.7	32
	RS40-1B18TQ-R	18	73.14	12.7	35
	RS40-1B19TQ-R	19	77.16	12.7	38
	RS40-1B20TQ-R	20	81.18	12.7	41
	RS40-1B21TQ-R	21	85.21	12.7	45
	RS40-1B22TQ-R	22	89.24	12.7	47
RS50	RS50-1B14TQ-R	14	71.34	12.7	31
	RS50-1B15TQ-R	15	76.35	12.7	35
	RS50-1B16TQ-R	16	81.37	12.7	38
	RS50-1B17TQ-R	17	86.39	12.7	43
	RS50-1B18TQ-R	18	91.42	12.7	46

Nota
1. Todos los modelos tienen puntas de dientes endurecidas.
2. Se pueden utilizar números de dientes mayores a los enumerados en la tabla anterior con piñones tipo RS B.
3. El modelo RT600 se puede utilizar con piñones RS tipo B de 12T o mayores.
4. Lo mismo se aplica a las especificaciones del acero inoxidable.
5. Este producto se fabrica bajo pedido.

Riel de plastico aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.

Número de modelo básico	Símbolo del material	Objetivo
PR-RT□00-P	P	Para hilo único
