especificaciones principales la ^mesa rodillo plástico tipo ST

ST-SS

Características

- Una cadena de flujo libre que se puede cargar directamente sin palé.
El accesorio especial y la superficie superior del rodillo plástico están a la misma altura, lo que significa que es fácil pasar de una fila de cadena a la otra cuando se instalan dos filas paralelas.
・Coeficiente de fricción de rodadura del rodillo plástico = 0,06 a 0,10
-rodillo plástico están unidos a la línea de paso de la cadena, por lo que el espacio entre rodillo plástico no cambia incluso cuando la cadena está doblada.

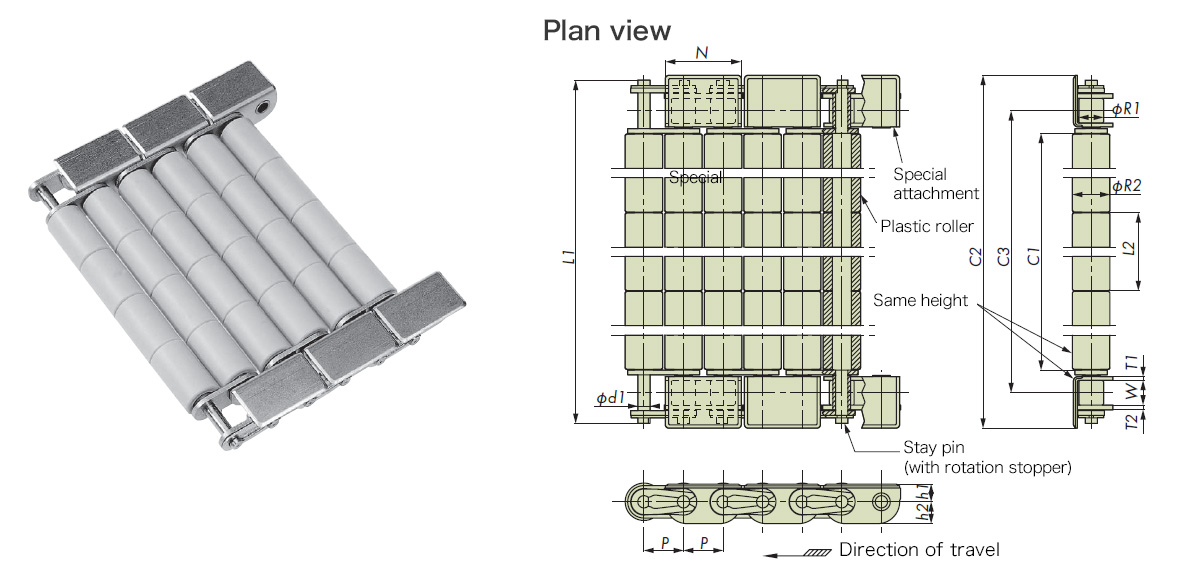

[Haz clic para ampliar]
La imagen anterior es solo a título ilustrativo. Por favor, consulte los detalles a continuación y en los dibujos para obtener información precisa.

Dibujo de contorno en PDF

お問合せください

Planos DXF y datos CAD 3D

Visite el sitio web de CADENAS WEB2CAD

※	Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS WEB2CAD Inc. "PARTcommunity".
※	Para consultas relacionadas con datos CAD 3D y PARTcommunity, póngase en contacto con CADENAS WEB2CAD. 　Para consultas sobre CADENAS WEB2CAD Inc., consulte aquí (sitio externo).

Catálogos y manuales de instrucciones

especificaciones principales, precio, entrega

formato
(

Haga clic para ver el formato
Ver detalles.)

Especificación

cargando
Tolerancia
peso
kilogramos/m ²

Dimensiones en mm

Paso
P

Ancho interior
W

Laura
(Arbusto)
Diámetro exterior
R1

adjunto

Placa

rodillo plástico

alfiler
Diámetro exterior
d1

altura
h1

ancho
norte

Espesor de la placa
T1

altura
h2

Espesor de la placa
T2

Diámetro exterior
R2

longitud
L2

Tipo ST300

Serie SS

9.525

4.78

(5.08)

4.4

18.3

0.75

5.2

1.25

9.2

10.0

3.54

Modelo	Dimensiones en mm				Masa aprox. kg/m
Modelo	Ancho efectivo C1	Ancho total C2	distancia entre centros C3	Longitud del pasador L1	Masa aprox. kg/m
ST305-SS	50.0	75.0	60.4	74.2	1.75
ST310-SS	100.0	125.0	110.4	124.2	2.68
ST315-SS	150.0	175.0	160.4	174.2	3.61
ST320-SS	200.0	225.0	210.4	224.2	4.54

Tipo ST400

Serie SS

250

12.70

7.95

7.92

5.7

24.4

1.2

7.0

1.5

12.0

25.0

3.92

Modelo	Dimensiones en mm				Masa aprox. kg/m
Modelo	Ancho efectivo C1	Ancho total C2	distancia entre centros C3	Longitud del pasador L1	Masa aprox. kg/m
ST404-SS	101.2	138.0	115.6	135.6	4.42
ST406-SS	151.2	188.0	165.6	185.6	5.78
ST408-SS	201.2	238.0	215.6	235.6	7.13
ST410-SS	251.2	288.0	265.6	285.6	8.48
ST412-SS	301.2	338.0	315.6	335.6	9.82
ST414-SS	351.2	388.0	365.6	385.6	11.17
ST416-SS	401.2	438.0	415.6	435.6	12.52

Serie ST500

Serie SS

350

15.875

9.53

10.16

7.1

30.5

1.5

8.5

2.0

15.0

25.0

5.00

Modelo	Dimensiones en mm				Masa aprox. kg/m
Modelo	Ancho efectivo C1	Ancho total C2	distancia entre centros C3	Longitud del pasador L1	Masa aprox. kg/m
ST504-SS	101.2	145.2	119.0	142.8	6.16
ST506-SS	151.2	195.2	169.0	192.8	8.08
ST508-SS	201.2	245.2	219.0	242.8	9.88
ST510-SS	251.2	295.2	269.0	292.8	11.74
ST512-SS	301.2	345.2	319.0	342.8	13.60
ST514-SS	351.2	395.2	369.0	392.8	15.46
ST516-SS	401.2	445.2	419.0	442.8	17.31
ST518-SS	451.2	495.2	469.0	492.8	19.18
ST520-SS	501.2	545.2	519.0	542.8	21.04
ST522-SS	551.2	595.2	569.0	592.8	22.90
ST524-SS	601.2	645.2	619.0	642.8	24.76

Nota
1. "○": Hecho a pedido.
No podemos fabricar ninguna especificación que no esté incluida en la tabla de especificaciones de cadena anterior.
2. La cadena base (#35) para la serie ST300 es de tipo buje sin rodillos.
3. La masa de carga permitida varía según el ancho y el largo de rodillo plástico, por lo tanto, consulte la tabla de capacidad de transporte.

Piñón aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.

Aplicable cadena tamaño	Número de modelo	Número de dientes	Diámetro del círculo primitivo en mm	Diámetro del orificio del eje (mm)
Aplicable cadena tamaño	Número de modelo	Número de dientes	Diámetro del círculo primitivo en mm	Orificio piloto	Máximo
RS35	RS35-1B13TQ-R	13	39.80	9.5	12
	RS35-1B14TQ-R	14	42.81	9.5	15
	RS35-1B15TQ-R	15	45.80	9.5	16
	RS35-1B16TQ-R	16	48.82	9.5	19
	RS35-1B17TQ-R	17	51.84	9.5	20
	RS35-1B18TQ-R	18	54.85	12.7	23
	RS35-1B19TQ-R	19	57.87	12.7	26
	RS35-1B20TQ-R	20	60.89	12.7	28
	RS35-1B21TQ-R	21	63.91	12.7	30
RS40	RS40-1B10TQ-R	10	41.10	9.5	12
	RS40-1B11TQ-R	11	45.08	9.5	15
	RS40-1B12TQ-R	12	49.07	9.5	17
	RS40-1B13TQ-R	13	53.07	12.7	20
	RS40-1B14TQ-R	14	57.07	12.7	23
	RS40-1B15TQ-R	15	61.08	12.7	26
	RS40-1B16TQ-R	16	65.10	12.7	28
	RS40-1B17TQ-R	17	69.12	12.7	32
	RS40-1B18TQ-R	18	73.14	12.7	35
	RS40-1B19TQ-R	19	77.16	12.7	38
	RS40-1B20TQ-R	20	81.18	12.7	41
	RS40-1B21TQ-R	21	85.21	12.7	45
	RS40-1B22TQ-R	22	89.24	12.7	47
RS50	RS50-1B10TQ-R	10	51.37	9.5	16
	RS50-1B11TQ-R	11	56.35	12.7	20
	RS50-1B12TQ-R	12	61.34	12.7	23
	RS50-1B13TQ-R	13	66.34	12.7	27
	RS50-1B14TQ-R	14	71.34	12.7	31
	RS50-1B15TQ-R	15	76.35	12.7	35
	RS50-1B16TQ-R	16	81.37	12.7	38
	RS50-1B17TQ-R	17	86.39	12.7	43
	RS50-1B18TQ-R	18	91.42	12.7	46

Nota
1. Todos los modelos tienen puntas de dientes endurecidas.
2. El número de dientes que excede el número mostrado en la tabla anterior se puede utilizar con piñones tipo RS B.
3. Lo mismo se aplica a las especificaciones del acero inoxidable.
4. Este producto se fabrica bajo pedido.

Riel de plastico aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.

carril	Símbolo del material	Número de modelo		Espesor mm	Ancho mm
carril	Símbolo del material	Unidad principal	Placa final	Espesor mm	Ancho mm
Tipo PR-PH	PLF	PR-PH□□□-PLF	PR-PH□□□E-PLF	3～5	20～40
Tipo de relaciones públicas	M	PR520-M	PRE520-M	5	20

Este Riel de plastico no es resistente al calor ni a los productos químicos.
Si utiliza el producto en un entorno especial o en condiciones especiales, póngase en contacto con nosotros.

Número de modelo básico	Símbolo del material	Usos
PR-ST□00-P	P	Para hilo único
PR-ST□00-P-2	P	Para intermedio múltiples hebras
