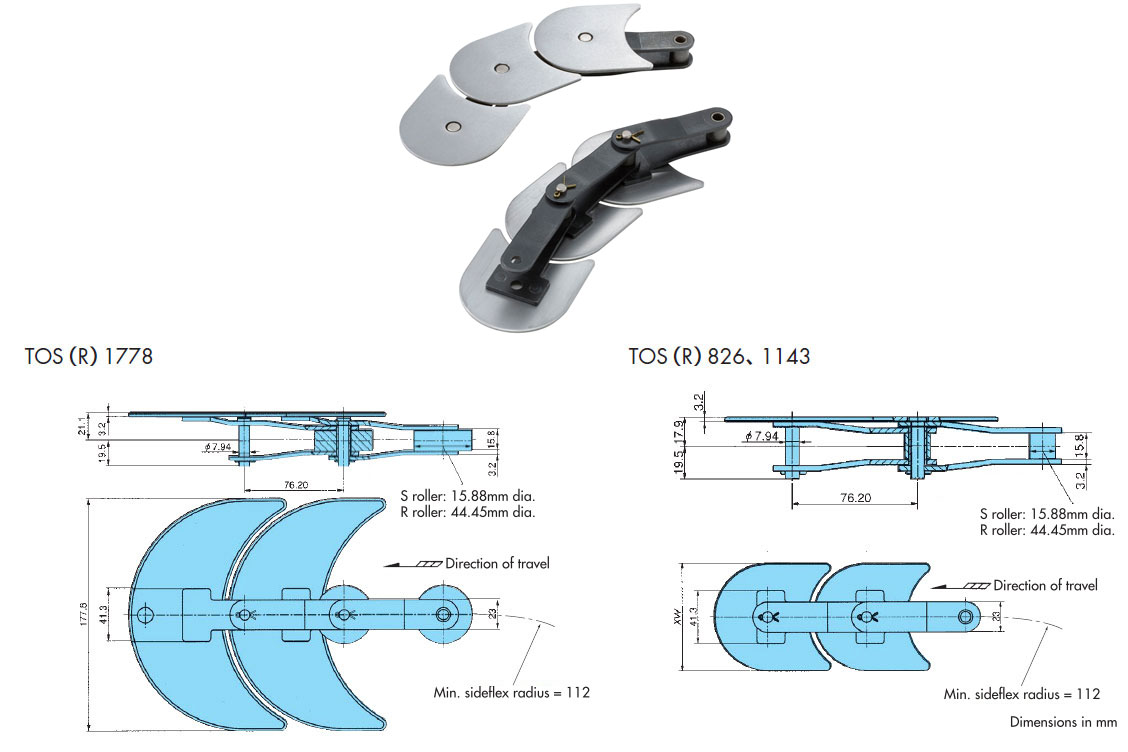

especificaciones principales cadena superior de acero inoxidable tipo TO
TO
Características
- Cadena de transporte horizontal. Ideal para transporte horizontal en espacios reducidos.
[Haga clic para ampliar]
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
especificaciones principales, precio, entrega
| cadena paso mm |
Especificación | Modelo | Tipo de rodillo |
arriba Ancho de placa XW mm |
carga máxima admisible kN |
Masa aprox. kg/m |
Rango de temperatura de funcionamiento °C |
capacidad Diagrama de líneas |
1 unidad Toros Número de enlaces |
|---|---|---|---|---|---|---|---|---|---|

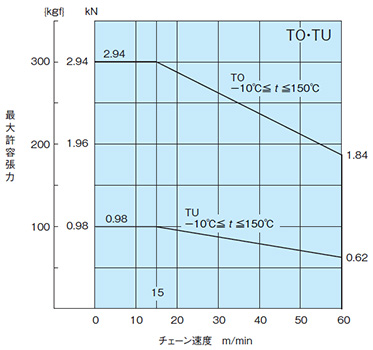

| 76.20 | Serie Estándar | TOS826 | Sローラ形 | 82.6 | 2.94 | 4.1 | -10～150 | gráfico de carga admisible Espectáculo |
40 |
| TOS1143 | Sローラ形 | 114.3 | 4.8 | ||||||
| TOS1778 | Sローラ形 | 177.8 | 6.3 | ||||||
| TOR826 | Rローラ形 | 82.6 | 5.9 | ||||||
| TOR1143 | Rローラ形 | 114.3 | 6.9 | ||||||
| TOR1778 | Rローラ形 | 177.8 | 8.1 | ||||||
| 76.20 | Serie SS | TOS826-SS | Sローラ形 | 82.6 | 1.77 | 4.1 | -10～150 | gráfico de carga admisible Espectáculo |
40 |
| TOS1143-SS | Sローラ形 | 114.3 | 4.8 | ||||||
| TOS1778-SS | Sローラ形 | 177.8 | 6.3 | ||||||
| TOR826-SS | Rローラ形 | 82.6 | 5.9 | ||||||
| TOR1143-SS | Rローラ形 | 114.3 | 6.9 | ||||||
| TOR1778-SS | Rローラ形 | 177.8 | 8.1 |
piñón aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
 |
|
Riel de plastico aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
  |
Este Riel de plastico no es resistente al calor ni a los productos químicos. |
||||||||||||||||||||
