especificaciones principales cadena superior de acero inoxidable tipo TRU

TRU


Características

  • Cadena transportadora curva con pestañas antideslizantes. Mayor tensión admisible que la del tipo TTU.

[Haga clic para ampliar]

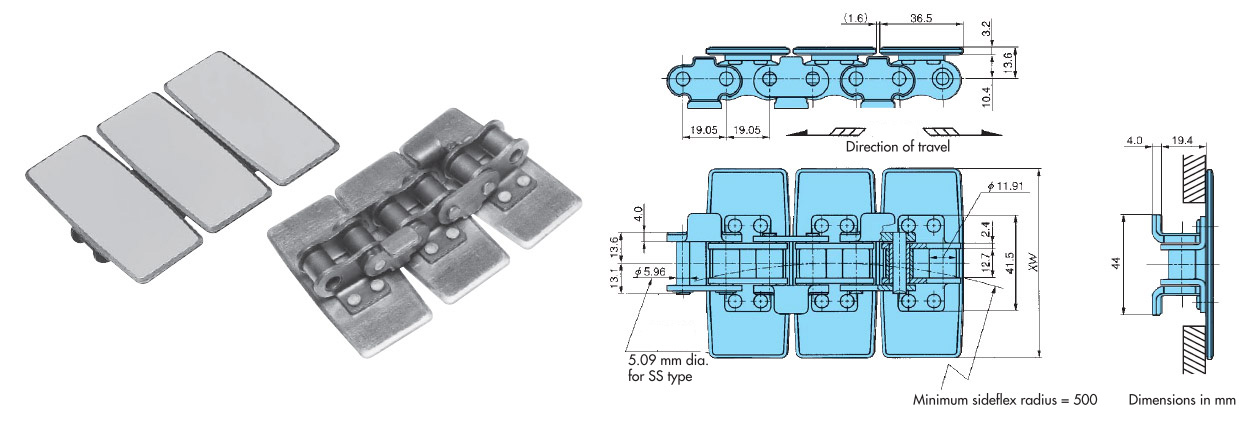

Dibujo de contorno en PDF

お問合せください

Planos DXF y datos CAD 3D

Visite el sitio web de CADENAS WEB2CAD

※ Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity".
※ Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD.
Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032

Catálogos y manuales de instrucciones

especificaciones principales, precio, entrega

cadena
paso
mm		 Especificación Modelo arriba
Ancho de placa
XW
mm		 carga máxima admisible
kN		 Masa
aprox.
kg/m		 Rango de temperatura de funcionamiento
°C		 capacidad
Diagrama de líneas		 1 unidad
Toros
Número de enlaces
19.05 Serie Estándar TRU762-T 76.2 4.02 3.9 -10～150 gráfico de carga admisible
Espectáculo		 160
TRU826-T 82.6 4.1
TRU1016-T 101.6 4.6
TRU1100-T 110.0 4.8
TRU1143-T 114.3 4.9
TRU1270-T 127.0 5.2
19.05 Serie SS TRU762-T-SS 76.2 0.69 3.9 -20～400 gráfico de carga admisible
Espectáculo		 160
TRU826-T-SS 82.6 4.1
TRU1016-T-SS 101.6 4.6
TRU1100-T-SS 110.0 4.8
TRU1143-T-SS 114.3 4.9
TRU1270-T-SS 127.0 5.2
19.05 Serie NP TRU762-T-NP 76.2 4.02 3.9 -10～150 gráfico de carga admisible
Espectáculo		 160
TRU826-T-NP 82.6 4.1
TRU1016-T-NP 101.6 4.6
TRU1100-T-NP 110.0 4.8
TRU1143-T-NP 114.3 4.9
TRU1270-T-NP 127.0 5.2

Material

Especificación Placa superior Cadena principal avellanado
Serie Estándar acero inoxidable 18Cr acero acero inoxidable 13Cr
Serie SS acero inoxidable 18-8 Acero + recubrimiento de níquel acero inoxidable 18-8

piñón aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.

Para cadena equivalente RS60
Tipo Material Número de modelo básico
producto orificio piloto acero RS60-1B□T■
inoxidable RS60-1B□T-SS
plásticos de ingeniería RS60-1B□T-P
ajuste del orificio acero RS60-1B□TQ-H～
inoxidable RS60-1B□T-SS-H～
Piñón de bloqueo tipo S acero RS60-1B□T■-S○○○○●
Piñón de bloqueo tipo N acero RS60-1B□TQ-N○○○●
Se pueden utilizar los piñones anteriores con 19 o más dientes.

Accesorios aplicables

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.

Herramienta de desmontaje para TRU, TTKU
Cadena aplicable Número de modelo Objetivo
TRU, TTKU TRU-TTKU-AST Solo para desmontaje

Riel de plastico aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
carril Símbolo del material Número de modelo Espesor
mm		 Ancho
mm
Unidad principal Placa final
Tipo PR-PH PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
Tipo de relaciones públicas M PR520-M PRE520-M 5 20

Este Riel de plastico no es resistente al calor ni a los productos químicos.
Si utiliza el producto en un entorno especial o en condiciones especiales, póngase en contacto con nosotros.
