especificaciones principales cadena superior de acero inoxidable tipo TTU

TTU


Características

  • cadena superior de acero inoxidable de tipo estándar para transporte curvo. Todas las piezas son de acero inoxidable.
  • - La superficie superior tiene una forma donde la bisagra y la placa están parcialmente superpuestas, lo que la hace adecuada para el transporte estable de los artículos transportados.
  • - La superficie superior de la placa ha sido pulida con un acabado abrasivo.

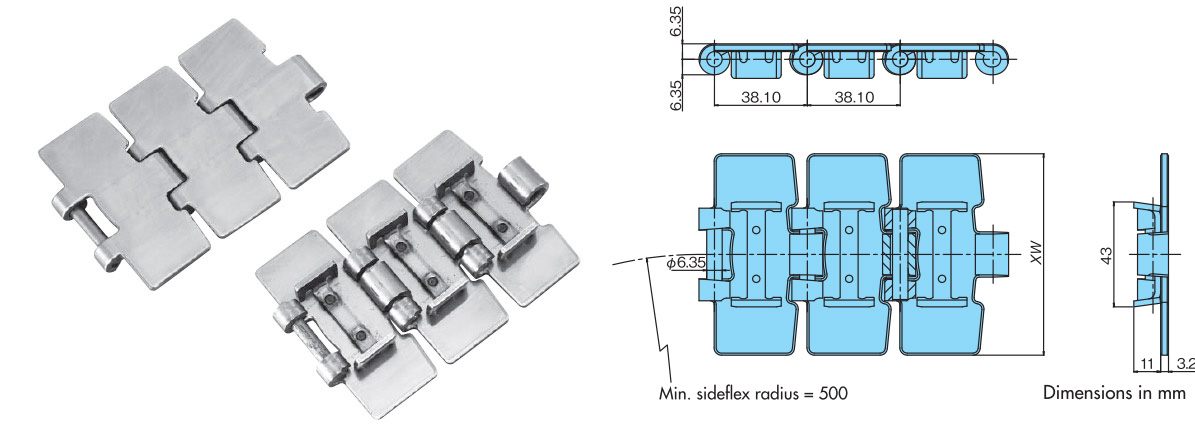

[Haga clic para ampliar]
Dibujo de contorno en PDF

お問合せください

Planos DXF y datos CAD 3D

Visite el sitio web de CADENAS WEB2CAD

※ Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity".
※ Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD.
Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032

Catálogos y manuales de instrucciones

especificaciones principales, precio, entrega

cadena
paso
mm		 Especificación Modelo arriba
Ancho de placa
XW
mm		 carga máxima admisible
kN		 Masa
aprox.
kg/m		 Rango de temperatura de funcionamiento
°C		 capacidad
Diagrama de líneas		 1 unidad
Toros
Número de enlaces		 Precio estándar/enlace Plazo de entrega
38.1 Especificación N TTU762-N 76.2 2.16 2.8 -20～400 gráfico de carga admisible
Espectáculo		 80 お問合せください お問合せください
TTU826-N 82.6 3.0 お問合せください お問合せください
TTU1143-N 114.3 3.7 お問合せください お問合せください
TTU1905-N 190.5 5.5 お問合せください お問合せください

Nota
1. La superficie superior de la placa está pulida. La placa superior y los pasadores son de acero inoxidable martensítico.
2. El modelo se modificó en octubre de 2003 y julio de 2009. No se puede conectar al tipo de TTU anterior. Reemplace cada cadena individualmente.
3. radio mínimo de curvatura lateral es diferente al del tipo TTU fabricado antes de octubre de 2003. Verifique radio mínimo de curvatura lateral al reemplazarlo.


pasador de unión

Número de modelo Tipo de cadena aplicable Material del pasador Precio Plazo de entrega dibujo
TTU-N-RP TTU-N acero inoxidable martensítico お問合せください お問合せください dibujo

piñón aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
Piñón de acero (tipo orificio piloto)

Servicio de procesamiento de agujeros de pozo disponible
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 Diámetro máximo del orificio del eje
mm		 Tipo
TTU1012T 21 10½ 129.26 Φ16 Φ55 Tipo integrado
TTU1112T 23 11½ 141.22
TTU1212T 25 12½ 153.20
Piñón de acero (serie de bloqueo)
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 Tipo
TTU1012T-S□□□□ 21 10½ 129.26 Φ15～Φ45 Tipo integrado
TTU1112T-S□□□□ 23 11½ 141.22
TTU1212T-S□□□□ 25 12½ 153.20
piñón de plástico de ingeniería
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 Tipo
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 tipo dividido
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(Puedes moverlo arrastrándolo)
■ Piñón de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		Tipo
TP-C12061NT-SPR 21 10½ 129.26 Φ25 tipo dividido
TP-C12062NT-SPR Φ30
TP-C12063NT-SPR Φ35
TP-C12064NT-SPR Φ40
×
(Puedes moverlo arrastrándolo)
■ Piñón de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		Tipo
TP-C12109NT-SPR 23 11½ 141.22 Φ25 tipo dividido
TP-C12110NT-SPR Φ30
TP-C12111NT-SPR Φ35
TP-C12112NT-SPR Φ40
×
(Puedes moverlo arrastrándolo)
■ Piñón de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		Tipo
TP-C12073NT-SPR 25 12½ 153.20 Φ25 tipo dividido
TP-C12074NT-SPR Φ30
TP-C12075NT-SPR Φ35
TP-C12076NT-SPR Φ40

Rueda tensora aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
Número de modelo número real de dientes Diámetro exterior
mm		 dimensiones del orificio del eje
mm		 Tipo
TP-IW1221-25-RY 21 130.0 Φ25.3 tipo dividido
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 tipo dividido
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 tipo dividido
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3

Riel de plastico aplicable

*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
carril Símbolo del material Número de modelo Espesor
mm		 Ancho
mm
Unidad principal Placa final
Tipo PR-PH PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
Tipo de relaciones públicas M PR520-M PRE520-M 5 20

Este Riel de plastico no es resistente al calor ni a los productos químicos.
Si utiliza el producto en un entorno especial o en condiciones especiales, póngase en contacto con nosotros.
