especificaciones principales cadena superior de acero inoxidable tipo TU
TU

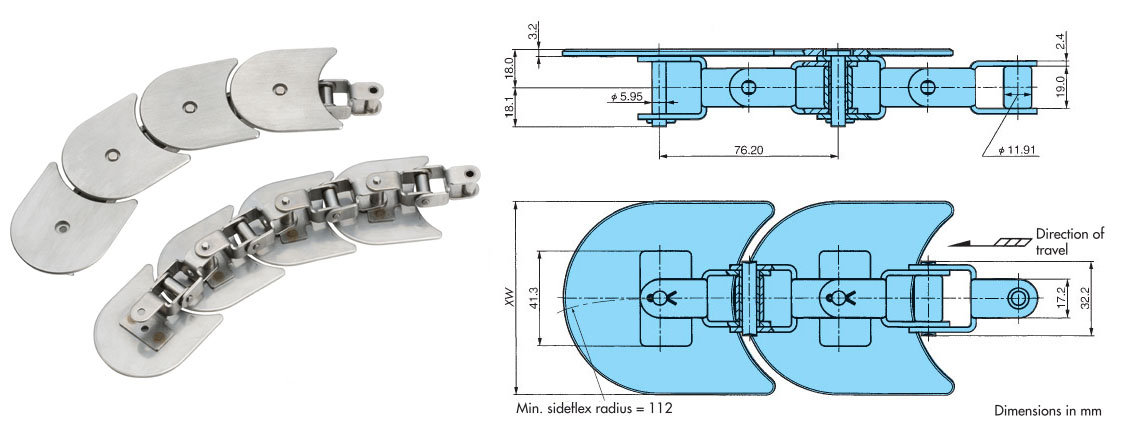

Características
- Cadena transportadora horizontal que también se puede doblar verticalmente. Compatible con diversos diseños (incluidos diseños 3D).
[Haga clic para ampliar]
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
especificaciones principales, precio, entrega
| cadena paso mm |
Especificación | Modelo | arriba Ancho de placa XW mm |
carga máxima admisible kN |
Masa aprox. kg/m |
Rango de temperatura de funcionamiento °C |
capacidad Diagrama de líneas |
1 unidad Toros Número de enlaces |
|---|---|---|---|---|---|---|---|---|
| 76.20 | Serie Estándar | TU826 | 82.6 | 0.98 | 3.8 | -10～150 | gráfico de carga admisible Espectáculo |
40 |
| TU1143 | 114.3 | 4.5 | ||||||
| 76.20 | Serie SS | TU826-SS | 82.6 | 0.98 | 3.8 | -10～150 | gráfico de carga admisible Espectáculo |
40 |
| TU1143-SS | 114.3 | 4.5 |
piñón aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
 |
|
Riel de plastico aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
  |
Este Riel de plastico no es resistente al calor ni a los productos químicos. |
||||||||||||||||||||
