especificaciones principales cadena superior de acero inoxidable tipo TS
TS
Características
- Cadena transportadora con placas fijadas a cadena de doble paso. Se pueden utilizar ruedas dentadas cadena de doble paso.
- ・Las especificaciones Serie NP, Lambda y Serie SS también están disponibles para la cadena principal.
- - Existen diversas especificaciones disponibles, como una placa endurecida que mejora la resistencia al desgaste de la placa, y una placa cromada dura y pulida en la superficie superior, lo que le permite seleccionar el tipo que mejor se adapte a su pieza de trabajo y al entorno.

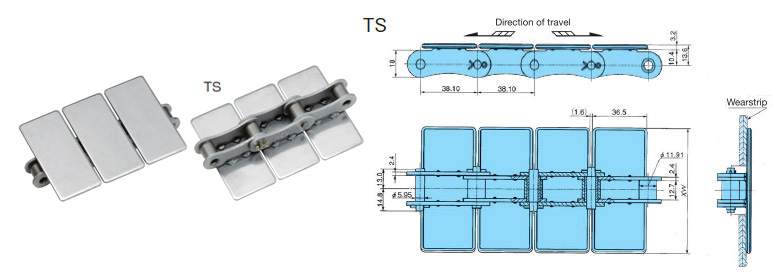

[Haga clic para ampliar]
Dibujo de contorno en PDF
Póngase en contacto con nosotros.
Planos DXF y datos CAD 3D
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
especificaciones principales, precio, entrega
| cadena paso mm |
Especificación | Modelo | arriba Ancho de placa XW mm |
carga máxima admisible kN |
Masa aprox. kg/m |
Rango de temperatura de funcionamiento °C |
capacidad Diagrama de líneas |
1 unidad Toros Número de enlaces |
|---|---|---|---|---|---|---|---|---|
| 38.1 | Serie Estándar | TS550 | 55.0 | 2.94 | 2.5 | -10～150 | gráfico de carga admisible Espectáculo |
80 |
| TS635 | 63.5 | 2.7 | ||||||
| TS762 | 76.2 | 3.0 | ||||||
| TS826 | 82.6 | 3.2 | ||||||
| TS950 | 95.0 | 3.5 | ||||||
| TS1016 | 101.6 | 3.7 | ||||||
| TS1100 | 110.0 | 3.9 | ||||||
| TS1143 | 114.3 | 4.0 | ||||||
| TS1270 | 127.0 | 4.3 | ||||||
| TS1524 | 152.4 | 4.9 | ||||||
| TS1905 | 190.5 | 5.8 | ||||||
| 38.1 | Serie NP | TS550-NP | 55.0 | 2.94 | 2.5 | -10～150 | gráfico de carga admisible Espectáculo |
80 |
| TS635-NP | 63.5 | 2.7 | ||||||
| TS762-NP | 76.2 | 3.0 | ||||||
| TS826-NP | 82.6 | 3.2 | ||||||
| TS950-NP | 95.0 | 3.5 | ||||||
| TS1016-NP | 101.6 | 3.7 | ||||||
| TS1100-NP | 110.0 | 3.9 | ||||||
| TS1143-NP | 114.3 | 4.0 | ||||||
| TS1270-NP | 127.0 | 4.3 | ||||||
| TS1524-NP | 152.4 | 4.9 | ||||||
| TS1905-NP | 190.5 | 5.8 | ||||||
| 38.1 | Especificación Lambda | TS550-LMCNP | 55.0 | 2.94 | 2.5 | -10～150 | gráfico de carga admisible Espectáculo |
80 |
| TS635-LMCNP | 63.5 | 2.7 | ||||||
| TS762-LMCNP | 76.2 | 3.0 | ||||||
| TS826-LMCNP | 82.6 | 3.2 | ||||||
| TS950-LMCNP | 95.0 | 3.5 | ||||||
| TS1016-LMCNP | 101.6 | 3.7 | ||||||
| TS1100-LMCNP | 110.0 | 3.9 | ||||||
| TS1143-LMCNP | 114.3 | 4.0 | ||||||
| TS1270-LMCNP | 127.0 | 4.3 | ||||||
| TS1524-LMCNP | 152.4 | 4.9 | ||||||
| TS1905-LMCNP | 190.5 | 5.8 | ||||||
| 38.1 | Serie SS | TS550-SS | 55.0 | 1.03 | 2.5 | -20～400 | gráfico de carga admisible Espectáculo |
80 |
| TS635-SS | 63.5 | 2.7 | ||||||
| TS762-SS | 76.2 | 3.0 | ||||||
| TS826-SS | 82.6 | 3.2 | ||||||
| TS950-SS | 95.0 | 3.5 | ||||||
| TS1016-SS | 101.6 | 3.7 | ||||||
| TS1100-SS | 110.0 | 3.9 | ||||||
| TS1143-SS | 114.3 | 4.0 | ||||||
| TS1270-SS | 127.0 | 4.3 | ||||||
| TS1524-SS | 152.4 | 4.9 | ||||||
| TS1905-SS | 190.5 | 5.8 |
Nota
1. La forma de la placa de Serie SS es ligeramente diferente de otras especificaciones.
Tipo CTP

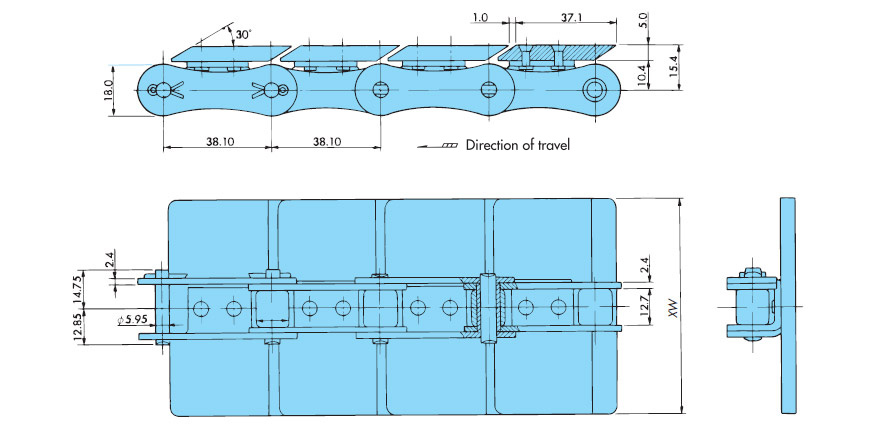

[Haga clic para ampliar]
[Haga clic para ampliar]
| cadena paso kg/m |
Especificación | Modelo | arriba Ancho de placa XW mm |
carga máxima admisible kN |
Masa aprox. kg/m |
Rango de temperatura de funcionamiento °C |
capacidad Diagrama de líneas |
1 unidad Toros Número de enlaces |
|---|---|---|---|---|---|---|---|---|
| 38.10 | Tipo CTP | TS635-CTP | 63.5 | - | - | - | - | - |
| TS762-CTP | 76.2 |
Nota
1. Este producto se fabrica bajo pedido.
2. El radio de ventilación trasero será más grande, así que comuníquese con nosotros si está reemplazando un tipo TS.
piñón aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
  |
|
Accesorios aplicables
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
Herramienta de desmontaje/conexión para TS
 |
|
Riel de plastico aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
  |
Este Riel de plastico no es resistente al calor ni a los productos químicos. |
||||||||||||||||||||
