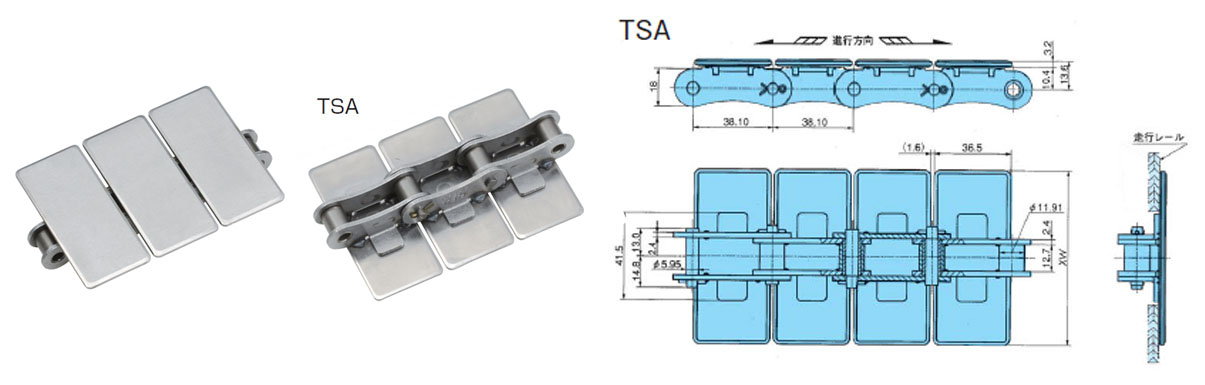

especificaciones principales cadena superior de acero inoxidable tipo TSA
TSA
Características
- Cadena transportadora con placas fijadas a cadena de doble paso. Se pueden utilizar ruedas dentadas cadena de doble paso.
- ・Las especificaciones Serie NP, Lambda y Serie SS también están disponibles para la cadena principal.
- - Existen diversas especificaciones disponibles, como una placa endurecida que mejora la resistencia al desgaste de la placa, y una placa cromada dura y pulida en la superficie superior, lo que le permite seleccionar el tipo que mejor se adapte a su pieza de trabajo y al entorno.
[Haga clic para ampliar]
Dibujo de contorno en PDF
Póngase en contacto con nosotros.
Planos DXF y datos CAD 3D
| ※ | Los datos CAD 3D se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd. "PARTcommunity". |
| ※ | Para consultas sobre datos CAD 3D y PARTcommunity, póngase en contacto con Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catálogos y manuales de instrucciones
especificaciones principales, precio, entrega
| cadena paso mm |
Especificación | Modelo | arriba Ancho de placa XW mm |
carga máxima admisible kN |
Masa aprox. kg/m |
Rango de temperatura de funcionamiento °C |
capacidad Diagrama de líneas |
1 unidad Toros Número de enlaces |
|---|---|---|---|---|---|---|---|---|
| 38.1 | Serie Estándar | TSA550 | 55.0 | 2.94 | 2.8 | -10～150 | gráfico de carga admisible Espectáculo |
80 |
| TSA635 | 63.5 | 3.0 | ||||||
| TSA762 | 76.2 | 3.3 | ||||||
| TSA826 | 82.6 | 3.5 | ||||||
| TSA950 | 95.0 | 3.8 | ||||||
| TSA1016 | 101.6 | 4.0 | ||||||
| TSA1100 | 110.0 | 4.2 | ||||||
| TSA1143 | 114.3 | 4.3 | ||||||
| TSA1270 | 127.0 | 4.6 | ||||||
| TSA1524 | 152.4 | 5.2 | ||||||
| TSA1905 | 190.5 | 6.1 | ||||||
| 38.1 | Serie NP | TSA550-NP | 55.0 | 2.94 | 2.8 | -10～150 | gráfico de carga admisible Espectáculo |
80 |
| TSA635-NP | 63.5 | 3.0 | ||||||
| TSA762-NP | 76.2 | 3.3 | ||||||
| TSA826-NP | 82.6 | 3.5 | ||||||
| TSA950-NP | 95.0 | 3.8 | ||||||
| TSA1016-NP | 101.6 | 4.0 | ||||||
| TSA1100-NP | 110.0 | 4.2 | ||||||
| TSA1143-NP | 114.3 | 4.3 | ||||||
| TSA1270-NP | 127.0 | 4.6 | ||||||
| TSA1524-NP | 152.4 | 5.2 | ||||||
| TSA1905-NP | 190.5 | 6.1 | ||||||
| 38.1 | Especificación Lambda | TSA550-LMCNP | 55.0 | 2.94 | 2.8 | -10～150 | gráfico de carga admisible Espectáculo |
80 |
| TSA635-LMCNP | 63.5 | 3.0 | ||||||
| TSA762-LMCNP | 76.2 | 3.3 | ||||||
| TSA826-LMCNP | 82.6 | 3.5 | ||||||
| TSA950-LMCNP | 95.0 | 3.8 | ||||||
| TSA1016-LMCNP | 101.6 | 4.0 | ||||||
| TSA1100-LMCNP | 110.0 | 4.2 | ||||||
| TSA1143-LMCNP | 114.3 | 4.3 | ||||||
| TSA1270-LMCNP | 127.0 | 4.6 | ||||||
| TSA1524-LMCNP | 152.4 | 5.2 | ||||||
| TSA1905-LMCNP | 190.5 | 6.1 | ||||||
| 38.1 | Serie SS | TSA550-SS | 55.0 | 1.03 | 2.8 | -20～400 | gráfico de carga admisible Espectáculo |
80 |
| TSA635-SS | 63.5 | 3.0 | ||||||
| TSA762-SS | 76.2 | 3.3 | ||||||
| TSA826-SS | 82.6 | 3.5 | ||||||
| TSA950-SS | 95.0 | 3.8 | ||||||
| TSA1016-SS | 101.6 | 4.0 | ||||||
| TSA1100-SS | 110.0 | 4.2 | ||||||
| TSA1143-SS | 114.3 | 4.3 | ||||||
| TSA1270-SS | 127.0 | 4.6 | ||||||
| TSA1524-SS | 152.4 | 5.2 | ||||||
| TSA1905-SS | 190.5 | 6.1 |
Nota
1. La forma de la placa de Serie SS es ligeramente diferente de otras especificaciones.
Tipo HTP
[Haga clic para ampliar]
[Haga clic para ampliar]
| cadena paso kg/m |
Especificación | Modelo | arriba Ancho de placa XW mm |
carga máxima admisible kN |
Masa aprox. kg/m |
Rango de temperatura de funcionamiento °C |
capacidad Diagrama de líneas |
1 unidad Toros Número de enlaces |
|---|---|---|---|---|---|---|---|---|
| 38.10 | Tipo HTP | TSA550-HTP | 55.0 | - | - | - | - | - |
| TSA635-HTP | 63.5 | |||||||
| TSA762-HTP | 76.2 | |||||||
| TSA826-HTP | 82.6 | |||||||
| TSA950-HTP | 95.0 | |||||||
| TSA1016-HTP | 101.6 |
Nota
1. La dureza de la placa superior es HRC40 o superior (la cadena principal es Serie Estándar).
2. Este producto se fabrica bajo pedido.
3. La placa superior está fijada remachado.
piñón aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
  |
|
Riel de plastico aplicable
*Haga clic en el número de modelo para ver información detallada. Haga clic en la imagen para ampliarla.
  |
Este Riel de plastico no es resistente al calor ni a los productos químicos. |
||||||||||||||||||||
