Un ahorro de espacio abrumador y
reductor de tornillo sin fin que logra reducción de peso
¿Estás teniendo problemas con algo como esto?
- El espacio es demasiado pequeño para instalar...
-
Para poder mover la carga necesaria para el dispositivo, el reductor inevitablemente sería demasiado grande para instalarlo dentro del mismo.
¿Existe algún reductor compacto de alta potencia?
- Quiero reducir la irregularidad de la rotación...
-
Cualquier rotación irregular afectará la precisión del producto final.
¿Existe algún reductor que presente una mínima irregularidad rotacional?
- Me preocupa el ruido...
-
Me gustaría utilizarlo en equipos que requieren silencio.
¿Existe algún reductor de ruido?
¡Resolveremos sus problemas!
Rendimiento alto
reductor de tornillo sin fin
" Troi Drive"
↑ Reproducir vídeo
reductor de tornillo sin fin, con engranaje cilíndrico, son conocidos por su alta capacidad de carga, resistencia a impactos y bajo nivel de ruido, incluso entre los reductores convencionales. Troi Drive maximiza este rendimiento.
El secreto reside en el tornillo sin fin toroidal, que se estrecha para ajustarse a la curva de la rueda helicoidal. Al aumentar significativamente el número de dientes que engranan simultáneamente con la rueda helicoidal, se logra una mayor capacidad de carga y una mayor eficiencia que con tornillo sin fin cilíndrico.

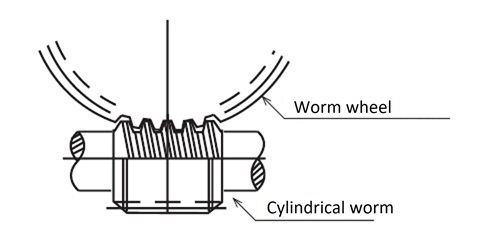

tornillo sin fin cilíndrico
Número de dientes que entran en contacto simultáneamente: de 1,7 a 2
Tornillo sin fin toroidal
Número de dientes que engranan simultáneamente: de 4 a 6,5
El número de dientes que engranan simultáneamente es
Porque hay muchos,
¡Alta transmisión y alta eficiencia!
¿Por qué elegir Troi Drive
1. Alta potencia, ligero y compacto
Generalmente, reductor de tornillo sin fin alcanzan una relación de reducción mayor que otros tipos de reductores y se eligen para aplicaciones que requieren alta capacidad de carga. Entre ellos, Troi Drive alcanza una mayor capacidad de carga gracias a su tornillo sin fin toroidal de arena. Con el mismo tamaño, tiene entre 1,5 y 2 veces la capacidad de carga de un tornillo sin fin cilíndrico de uso general, por lo que, en las mismas condiciones de carga, se puede seleccionar un tamaño de bastidor dos veces menor.

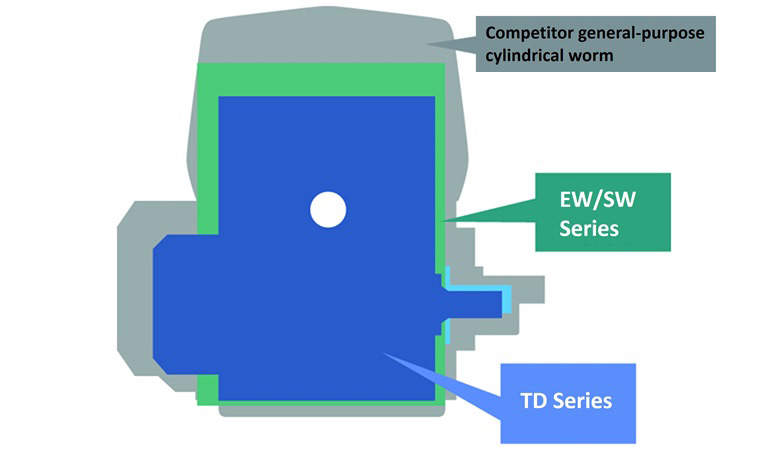

Troi Drive es el más compacto de todos los reductores de engranajes de ángulo recto, lo que contribuye a la creación de equipos ligeros y que ahorran espacio.

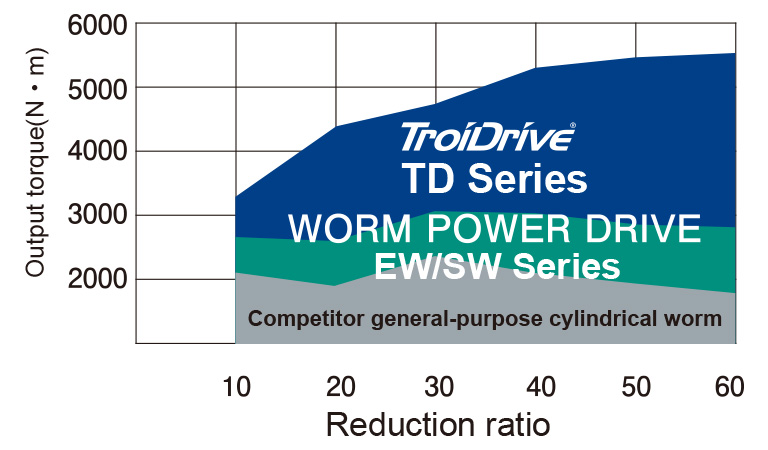

Comparación de par Tamaño 200, entrada 1750 r/min
Gracias a su alta capacidad de carga, pudimos reducir el tamaño del reductor, ¡lo que dio como resultado un dispositivo más compacto!
2. Menor irregularidad en la rotación
En comparación con los reductores tornillo sin fin cilíndrico de uso general, Troi Drive tiene un mayor número de dientes que engranan simultáneamente, lo que resulta en una menor irregularidad rotacional y el menor error de transmisión angular de cualquier reductor que utilice engranajes.
Comparación de dientes con engrane simultáneo
 |
4 a 6,5 piezas |
| tornillo sin fin cilíndrico de uso general | 1,7 a 2 piezas |

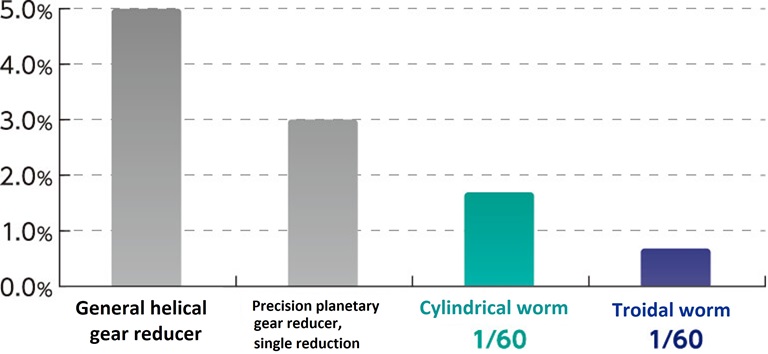

tasa de fluctuación de la velocidad angular
Hay menos fluctuación rotacional en comparación con reductor de tornillo sin fin sin fin cilíndricos fabricados por otras empresas, lo que mejora la precisión del producto final.
3. Funcionamiento silencioso y suave
A diferencia de otros tipos de reductores, reductor de tornillo sin fin tienen contacto deslizante, lo que significa que producen muy poca vibración y ruido. Troi Drive ha maximizado la precisión del perfil de los dientes, lo que resulta en una rotación aún más silenciosa y suave. Además, para la misma capacidad de carga, el tamaño puede ser menor que el de un reductor de tornillo sin fin cilíndrico de uso general, lo que reduce aún más el ruido.
¡Puede utilizarse con seguridad incluso en aplicaciones donde se requiere silencio!
¡Ideal para lugares como este!
Proceso de fabricación de semiconductores/LED

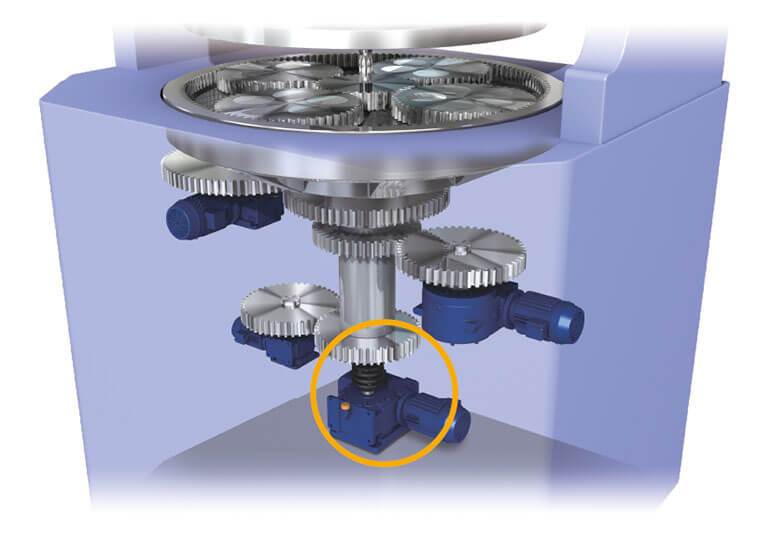

máquina envolvedora
Troi Drive se utilizan en las unidades de accionamiento de los equipos empleados para pulir obleas de silicio y zafiro.
- Modelo utilizado: TD125S20VRF
- Especificaciones: Distancia entre centros 125, relación de reducción 1/20
- Factor clave para la adopción
-
Pequeño error de transmisión angular (rotación desigual)
El error de transmisión angular es aproximadamente 1/10 comparado con mecanismos de reducción como los biseles helicoidales, lo que resulta en una rotación más suave y mejores acabados para el producto final.
Proceso de fabricación de baterías secundarias

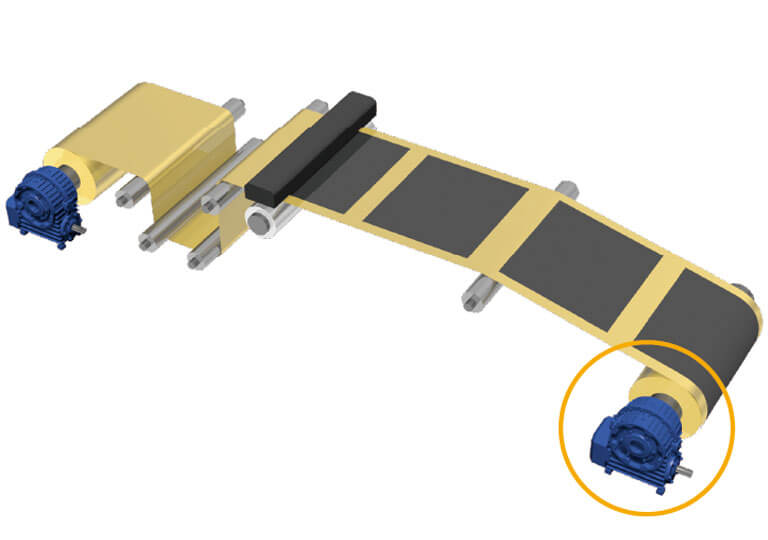

Dispositivo de torreta para enrollar/desenrollar
Troi Drive se utilizan en las unidades de accionamiento del dispositivo que aplica el material del electrodo a la lámina metálica y en el dispositivo que la enrolla.
- Modelos utilizados: TD150H60BRF, TD150H60BLF
- Especificaciones: Distancia entre centros 150, relación de reducción 1/60
- Factor clave para la adopción
-

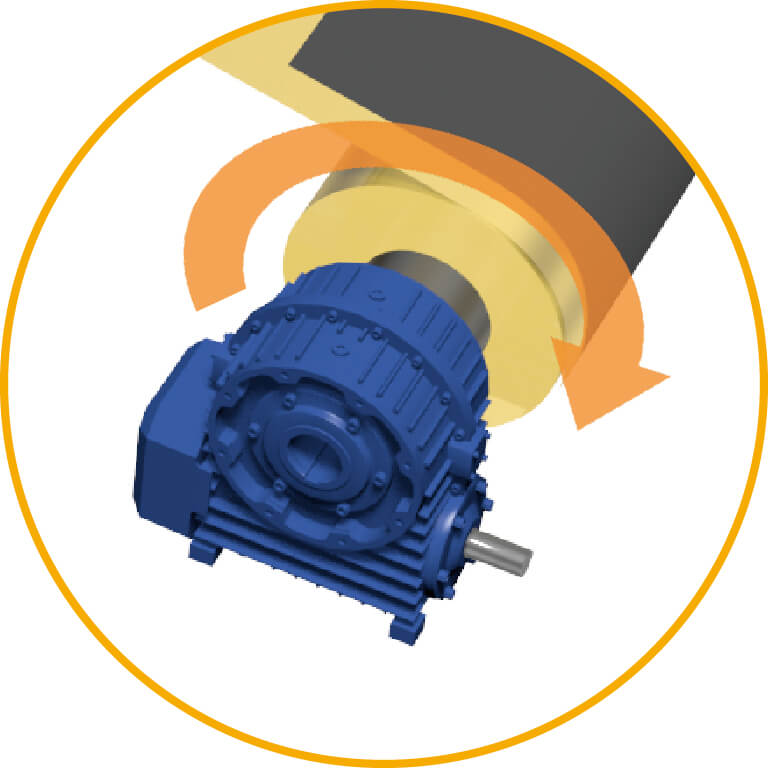

Compacto a pesar de tener una alta relación de reducción
En comparación con otros tipos de reductores, reductor de tornillo sin fin son compactos y permiten alcanzar alta reducción. Con Troi Drive, son dos tamaños más pequeños que un reductor de tornillo sin fin cilíndrico de uso general con la misma capacidad de carga.
-
Pequeña irregularidad de rotación
Al minimizar las irregularidades rotacionales, el espesor de la película del material del electrodo se vuelve uniforme, lo que contribuye a mejorar la calidad del producto final.
Proceso de fabricación de caucho y resina

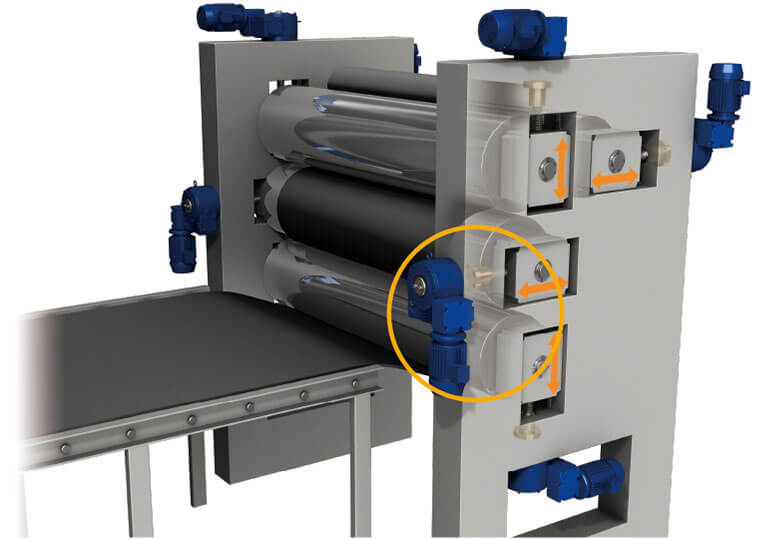

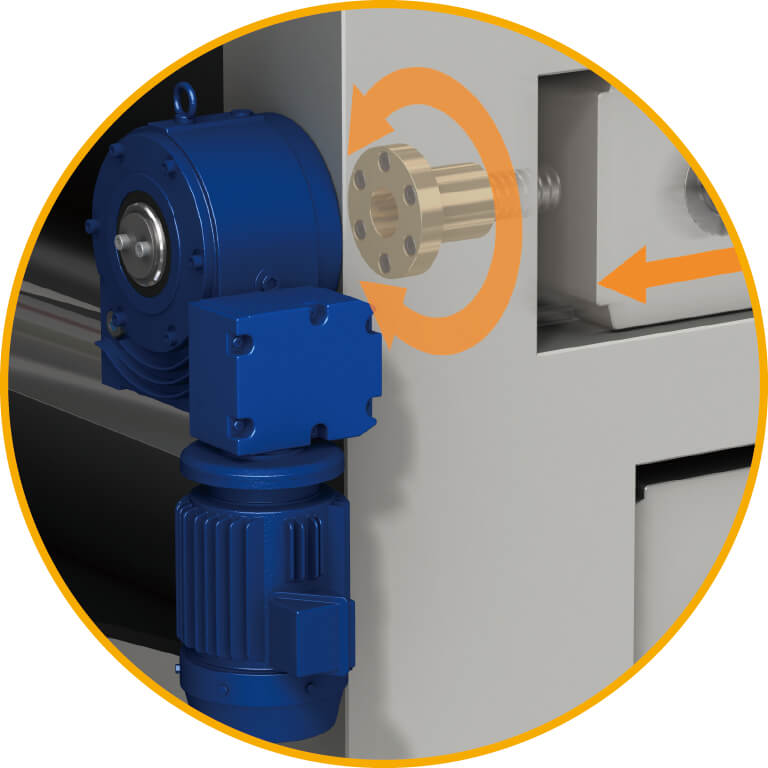

Rollo de calendario
Troi Drive se utiliza para ajustar la separación entre los rodillos de la calandra que alisan la superficie del caucho y la resina.
- Modelo utilizado: TDM200H1800VL-RF370Y
- Especificaciones: Distancia entre centros 200, relación de reducción 1/1800, motor especial integrado
- Factor clave para la adopción
-
Compacto y de alta potencia
La alta capacidad de transmisión del engranaje helicoidal de forma cilíndrica contribuye a un diseño compacto del equipo. Además, el uso de un tornillo sin fin de 1/60 en el lado de baja velocidad proporciona autobloqueo (evita la rotación inversa), lo que dificulta la transmisión de la fuerza de reacción de la carga al motor, previniendo así averías.
Preguntas frecuentes
P: ¿Qué tan eficiente es Troi Drive?
A: Depende de la relación de reducción y de la velocidad de rotación del eje de entrada (motor).
El gráfico de la derecha muestra una comparación de eficiencia para el tamaño 200 con una entrada de 1750 r/min. Es extremadamente eficiente en comparación con los sinfines de uso general de otras empresas.
P: Quisiera reemplazar un producto de otra compañía. ¿Tienen información disponible?
A: Disponemos de una página web con productos de repuesto equivalentes de otros fabricantes; le invitamos a utilizarla. Al realizar un reemplazo, asegúrese de consultar el catálogo de productos para obtener detalles como la capacidad, el aspecto y las dimensiones.
P: ¿Existen especificaciones para un juego mínimo?
A: Sí, lo hacemos. El juego axial en la sección de engranajes se reduce disminuyendo la holgura axial del eje del tornillo sin fin. Es posible reducir aún más el juego axial fabricando una nueva carcasa reductora o un nuevo engranaje helicoidal; por favor, póngase en contacto con nosotros.
P: ¿Cuáles son los requisitos para la selección?
R: Los requisitos principales son 1. nombre del equipo 2. capacidad y velocidad del motor 3. par en el eje de salida o par de carga 4. velocidad en el eje de salida o relación de reducción 5. forma y disposición del eje de salida 6. carga en el eje de salida 7. horas de funcionamiento (por día) 8. número de arranques (por hora) 9. temperatura ambiente, que generalmente permiten seleccionar reductor de tornillo sin fin.
Sin embargo, si el momento de inercia es grande o si se utiliza en un mecanismo de elevación o inversión, se debe tener precaución. Contáctenos para obtener más información.
Si tiene más preguntas, haga clic aquí.
Póngase en fila
serie

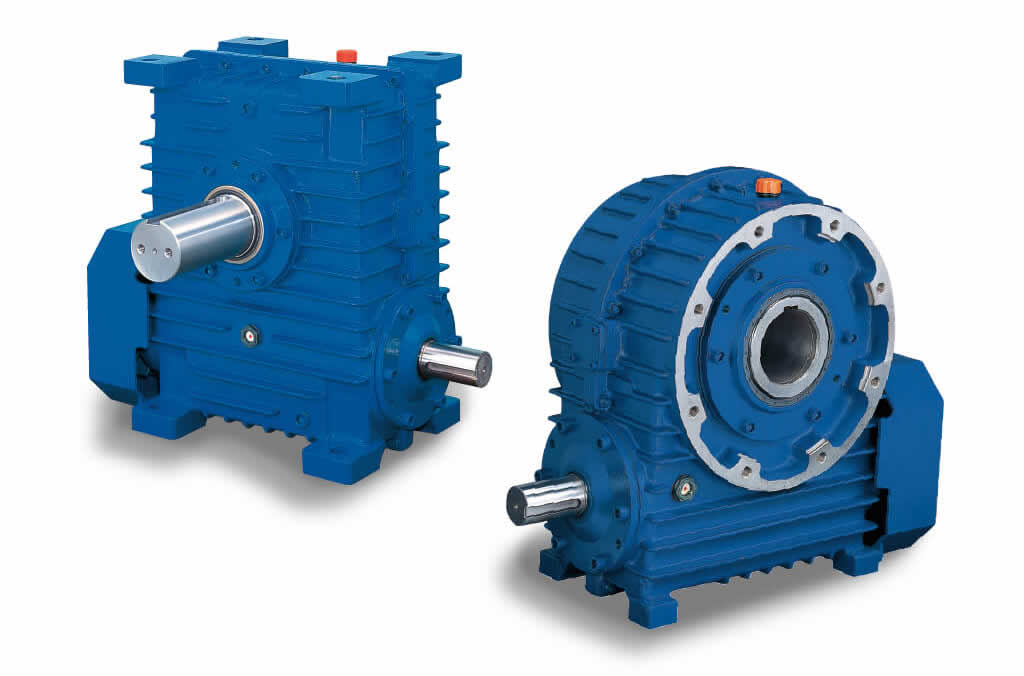

- Troi Drive
Tamaño (de centro a centro)
- 125mm、150mm、175mm、200mm
225mm、255mm、280mm、315mm
Relación de reducción
- Reducción en una etapa: 1/10, 1/20, 1/30, 1/40, 1/50, 1/60
- Reducción en dos etapas: de 1/100 a 1/3600
