especificaciones principales del tipo de plástico de ingeniería de la serie orificio piloto

RS35-1B□T-P


[Haga clic para ampliar]

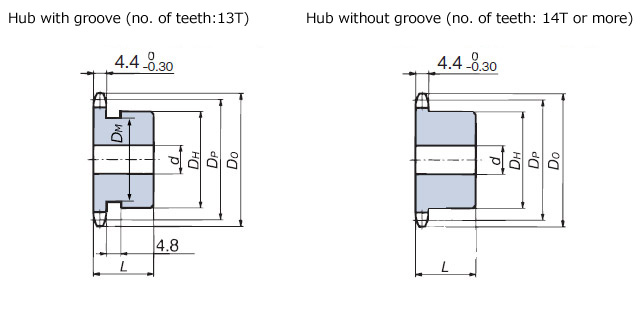

Dibujo de contorno en PDF

Consulte la tabla a continuación.

Ejemplo de visualización del número de modelo

RS35 - 1 B 21T - P
｜
tamaño		 ｜
número de hilos		 ｜
Tipo de buje		 ｜
Número de dientes		 ｜
Código de especificación
SS: Acero inoxidable
SST: Tipo de acero inoxidable, resistente al desgaste
P: Plástico de ingeniería

Dimensiones principales, precio, entrega

Número de modelo Número de dientes círculo primitivo
diámetro
DP
mm		 Diámetro exterior
DO
mm		 orificio piloto
d
mm		 máximo
Diámetro del orificio del eje
d
mm		 Centro
Diámetro exterior
DH
mm		 Centro
longitud
L
mm		 ranura del buje
Diámetro exterior
Mensajes directos
mm		 Masa
aprox.
kg		 PDF
dibujo		 Precio estándar Plazo de entrega
RS35-1B13T-P 13 39.80 44 9.5 14 32 20 28 0.02 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B14T-P 14 42.80 46 9.5 15 30 20 --- 0.02 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B15T-P 15 45.81 51 9.5 17 35 20 --- 0.02 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B16T-P 16 48.82 53 9.5 19 37 20 --- 0.03 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B17T-P 17 51.84 57 9.5 22 41 20 --- 0.03 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B18T-P 18 54.85 60 12.7 22 44 20 --- 0.04 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B20T-P 20 60.89 66 12.7 27 50 20 --- 0.05 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B22T-P 22 66.93 72 12.7 28 53 20 --- 0.06 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B24T-P 24 72.97 78 12.7 32 60 22 --- 0.08 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B25T-P 25 76.00 81 12.7 32 60 22 --- 0.08 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B26T-P 26 79.02 83 12.7 35 65 22 --- 0.09 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B28T-P 28 85.07 90 12.7 40 70 22 --- 0.10 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS35-1B30T-P 30 91.12 96 12.7 42 75 22 --- 0.12 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
