especificaciones principales de la serie orificio piloto de acero inoxidable

RS35-1B□T-SS


[Haga clic para ampliar]

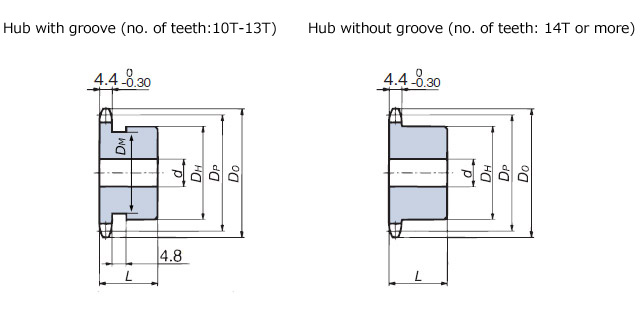

Dibujo de contorno en PDF

Consulte la tabla a continuación.

Planos DXF y datos CAD 3D

Consulte la tabla a continuación.

※ Los datos CAD se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd., "PARTcommunity".
※ Para consultas sobre datos CAD y PARTcommunity, póngase en contacto con Cadenas Web2CAD.
Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032

Ejemplo de visualización del número de modelo

RS35 - 1 B 21T - SS
｜
Tamaño		 ｜
Número de hilos		 ｜
Tipo de buje		 ｜
Número de dientes		 ｜
Código de especificación
SS: Acero inoxidable
SST: Tipo de acero inoxidable, resistente al desgaste
P: Plástico de ingeniería

Dimensiones principales, precio, entrega

Número de modelo Número de dientes círculo primitivo
diámetro
DP
mm		 Diámetro exterior
DO
mm		 orificio piloto
d
mm		 máximo
Diámetro del orificio del eje
d
mm		 Centro
Diámetro exterior
DH
mm		 Centro
longitud
L
mm		 ranura del buje
Diámetro exterior
Mensajes directos
mm		 Masa
aprox.
kg		 Planos DXF
Datos CAD 3D
Dibujos en PDF		 Precio Plazo de entrega ajuste del orificio
productos procesados de agujeros de eje
RS35-1B10T-SS 10 30.82 35 8 12 25 20 18 0.08 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B11T-SS 11 33.81 38 8 14 27 20 22 0.09 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B12T-SS 12 36.8 41 8 16.5 31 20 24 0.12 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B13T-SS 13 39.8 44 9.5 18 32 20 28 0.12 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B14T-SS 14 42.8 47 9.5 16.5 30 20 --- 0.12 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B15T-SS 15 45.81 51 9.5 19 35 20 --- 0.16 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B16T-SS 16 48.82 54 9.5 20 37 20 --- 0.19 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B17T-SS 17 51.84 57 9.5 24 41 20 --- 0.22 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B18T-SS 18 54.85 60 9.5 24.5 44 20 --- 0.25 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B19T-SS 19 57.87 63 9.5 28.5 47 20 --- 0.28 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B20T-SS 20 60.89 66 9.5 30 50 20 --- 0.32 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B21T-SS 21 63.91 69 9.5 32 53 20 --- 0.36 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B22T-SS 22 66.93 72 9.5 32 53 20 --- 0.37 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B23T-SS 23 69.95 75 9.5 32 53 20 --- 0.40 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B24T-SS 24 72.97 78 9.5 32 53 22 --- 0.43 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B25T-SS 25 76 81 12.7 32 53 22 --- 0.44 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B26T-SS 26 79.02 84 12.7 32 53 22 --- 0.45 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B27T-SS 27 82.05 87 12.7 32 53 22 --- 0.46 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B28T-SS 28 85.07 90 12.7 32 53 22 --- 0.48 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B30T-SS 30 91.12 96 12.7 32 53 22 --- 0.51 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B32T-SS 32 97.18 102 12.7 32 53 22 --- 0.54 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B34T-SS 34 103.23 109 12.7 32 53 22 --- 0.57 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B35T-SS 35 106.26 112 12.7 32 53 22 --- 0.59 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B36T-SS 36 109.29 115 12.7 32 53 22 --- 0.61 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B38T-SS 38 115.34 121 13 42 63 25 --- 0.82 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
RS35-1B40T-SS 40 121.40 127 13 42 63 25 --- 0.85 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros. búsqueda de modificación de orificios de ejes
