especificaciones principales del tipo de plástico de ingeniería de la serie orificio piloto

RS40-1B□T-P


[Haga clic para ampliar]

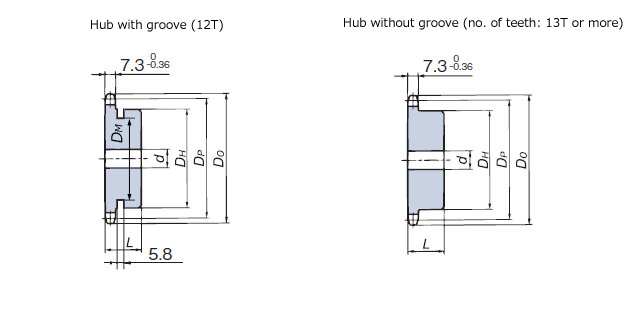

Dibujo de contorno en PDF

Consulte la tabla a continuación.

Ejemplo de visualización del número de modelo

RS40 - 1 B 21T - P
｜
Tamaño		 ｜
Número de hilos		 ｜
Tipo de buje		 ｜
Número de dientes		 ｜
Código de especificación
SS: Acero inoxidable
SST: Tipo de acero inoxidable, resistente al desgaste
P: Plástico de ingeniería

Dimensiones principales, precio, entrega

Número de modelo Número de dientes círculo primitivo
diámetro
DP
mm		 Diámetro exterior
DO
mm		 orificio piloto
d
mm		 máximo
Diámetro del orificio del eje
d
mm		 Centro
Diámetro exterior
DH
mm		 Centro
longitud
L
mm		 ranura del buje
Diámetro exterior
Mensajes directos
mm		 Masa
aprox.
kg		 PDF
dibujo		 Precio Plazo de entrega
RS40-1B12T-P 12 49.07 53 9.5 16 40 22 32 0.03 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B13T-P 13 53.07 58 12.7 18 37 22 --- 0.04 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B14T-P 14 57.07 63 12.7 22 42 22 --- 0.04 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B15T-P 15 61.08 67 12.7 25 46 22 --- 0.05 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B16T-P 16 65.10 71 12.7 27 50 22 --- 0.06 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B17T-P 17 69.12 75 12.7 28 54 22 --- 0.07 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B18T-P 18 73.14 78 12.7 30 57 22 --- 0.08 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B20T-P 20 81.18 88 12.7 35 67 25 --- 0.11 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B22T-P 22 89.24 96 12.7 42 75 25 --- 0.14 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B24T-P 24 97.30 104 12.7 50 80 25 --- 0.16 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B25T-P 25 101.33 108 12.7 50 80 25 --- 0.17 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B26T-P 26 105.36 112 12.7 52 85 25 --- 0.18 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B28T-P 28 113.43 120 12.7 55 90 25 --- 0.21 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-1B30T-P 30 121.50 128 12.7 60 100 25 --- 0.26 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
