especificaciones principales del tipo de plástico de ingeniería de la serie orificio piloto

RS50-1B□T-P

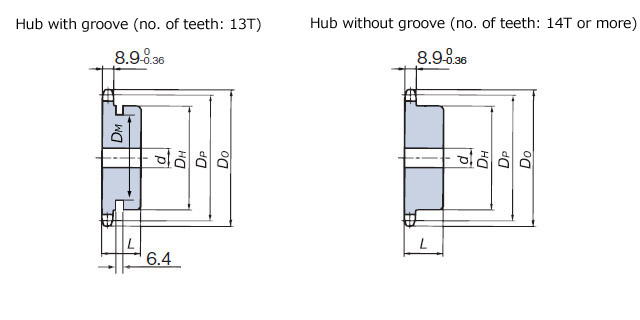

[Haga clic para ampliar]
Dibujo de contorno en PDF

Consulte la tabla a continuación.

Ejemplo de visualización del número de modelo

RS50 - 1 B 21T - P
｜
tamaño		 ｜
número de hilos		 ｜
Tipo de buje		 ｜
Número de dientes		 ｜
Código de especificación
SS: Acero inoxidable
SST: Tipo de acero inoxidable, resistente al desgaste
P: Plástico de ingeniería

Dimensiones principales, precio, entrega

Número de modelo Número de dientes círculo primitivo
diámetro
DP
mm		 Diámetro exterior
DO
mm		 orificio piloto
d
mm		 máximo
Diámetro del orificio del eje
d
mm		 Centro
Diámetro exterior
DH
mm		 Centro
longitud
L
mm		 ranura del buje
Diámetro exterior
Mensajes directos
mm		 Masa
aprox.
kg		 PDF
dibujo		 Precio estándar Plazo de entrega
RS50-1B13T-P 13 66.34 73 12.7 25 51 25 47 0.07 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B14T-P 14 71.34 78 12.7 28 52 25 --- 0.08 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B15T-P 15 76.35 83 12.7 30 57 25 --- 0.09 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B16T-P 16 81.37 89 12.7 32 62 25 --- 0.11 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B17T-P 17 86.39 93 12.7 35 67 25 --- 0.12 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B18T-P 18 91.42 98 12.7 40 72 28 --- 0.15 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B20T-P 20 101.48 110 15.9 50 80 28 --- 0.20 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B22T-P 22 111.55 120 15.9 55 90 28 --- 0.24 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B24T-P 24 121.62 130 15.9 60 100 28 --- 0.29 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B25T-P 25 126.66 135 15.9 60 100 28 --- 0.31 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B26T-P 26 131.70 140 18 65 110 28 --- 0.34 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B28T-P 28 141.79 150 18 70 120 28 --- 0.40 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-1B30T-P 30 151.87 161 18 70 120 28 --- 0.43 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
