especificaciones principales del tipo de plástico de ingeniería de la serie orificio piloto

RS60-1B□T-P

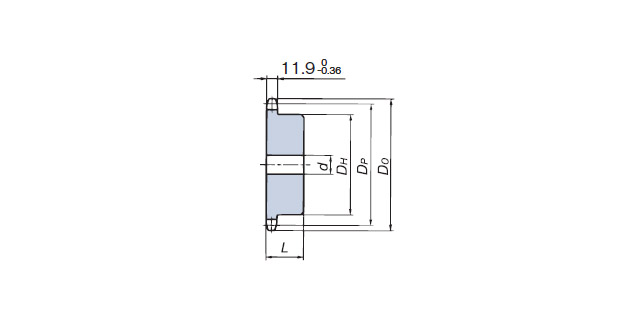

[Haga clic para ampliar]
Dibujo de contorno en PDF

Consulte la tabla a continuación.

Ejemplo de visualización del número de modelo

RS60 - 1 B 21T - P
｜
tamaño		 ｜
número de hilos		 ｜
Tipo de buje		 ｜
Número de dientes		 ｜
Código de especificación
SS: Acero inoxidable
SST: Tipo de acero inoxidable, resistente al desgaste
P: Plástico de ingeniería

Dimensiones principales, precio, entrega

Número de modelo Número de dientes círculo primitivo
diámetro
DP
mm		 Diámetro exterior
DO
mm		 orificio piloto
d
mm		 máximo
Diámetro del orificio del eje
d
mm		 Centro
Diámetro exterior
DH
mm		 Centro
longitud
L
mm		 Masa
aprox.
kg		 PDF
dibujo		 Precio estándar Plazo de entrega
RS60-1B13T-P 13 79.60 88 15.9 30 57 32 0.12 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B14T-P 14 85.61 93 15.9 32 62 32 0.14 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B15T-P 15 91.62 99 15.9 35 68 32 0.16 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B16T-P 16 97.65 107 15.9 42 73 32 0.19 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B17T-P 17 103.67 113 15.9 50 80 32 0.21 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B18T-P 18 109.71 119 15.9 52 85 40 0.30 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B20T-P 20 121.78 132 15.9 60 95 40 0.38 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B22T-P 22 133.86 144 15.9 65 110 40 0.51 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B24T-P 24 145.95 156 18 70 120 40 0.57 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B25T-P 25 151.99 162 18 70 120 40 0.59 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B26T-P 26 158.04 168 18 70 120 40 0.62 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B28T-P 28 170.14 180 18 70 120 40 0.65 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-1B30T-P 30 182.25 193 18 70 120 40 0.70 PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
