Especificaciones correas síncronas Correa PX Tipo RC
2024年6月
1. Productos elegibles
| Correas síncronas PX | Correa sin fin P5M, P8M, P14M |
| Igual que arriba | correa abierta sin fin P2M, P3M, P5M, P8M |
* Las especificaciones SHINAYAKA 530 y de resistencia al agua no están incluidas.
2. Cambios
(1) Número de modelo: Se añadirá el símbolo de especificación "RC".
| Correa sin fin P5M, P8M, P14M | [ejemplo]: | BG500P5M10-RC |
| correa abierta sin fin P2M, P3M, P5M, P8M | [ejemplo]: | BG-P2M4-RC-H+□□□.□M metros (fracción) |
| BG-P3M6-RC-T□□□M Longitud estándar | ||
| BG-P5M10-RC-□□□□Y Número de dientes especificados |
(2) Rendimiento
| actuación | En comparación con el producto actual: ○: Modificado, -: Sin cambios | ||||
|---|---|---|---|---|---|
| P2M/P3M correa abierta sin fin |
P5M/P8M Cinturón sin fin correa abierta sin fin |
P14M Cinturón sin fin |
|||
| 1 | Se puede determinar la esperanza de vida | paño de dientes beige | ○ | ○ | ○ |
| 2 | Reducción de la dispersión de polvo de caucho | -50% en comparación con el producto actual | ○ | ○ | ○ |
| 3 | tensión de instalación reducida * | -10% máximo en comparación con los productos actuales | - | ○ | - |
| 4 | Mayor flexibilidad (rigidez a la flexión) | -20% en comparación con el producto actual | - | ○ | - |
| 5 | Estabilización tensión de instalación (alargamiento inicial) | -20% en comparación con el producto actual | - | ○ | ○ |
| 6 | Mayor resistencia a la fatiga por flexión | 1,3 veces más que el producto actual | - | ○ | - |
* tensión de instalación son los siguientes:
| Ancho de la correa [mm] |
Producto actual [N] | Tipo RC [N] | ||
|---|---|---|---|---|
| Valor recomendado | Máximo | Valor recomendado | Máximo | |
| 10 | 108 | 147 | 97 | 132 |
| 15 | 167 | 225 | 154 | 209 |
| 25 | 304 | 412 | 276 | 376 |
| Ancho de la correa [mm] |
Producto actual [N] | Tipo RC [N] | ||
|---|---|---|---|---|
| Valor recomendado | Máximo | Valor recomendado | Máximo | |
| 15 | 225 | 294 | 203 | 265 |
| 25 | 382 | 510 | 363 | 473 |
| 40 | 657 | 860 | 617 | 807 |
| 60 | 1040 | 1370 | 982 | 1283 |
(3) Marca posterior: Ya no se indicará el ancho.

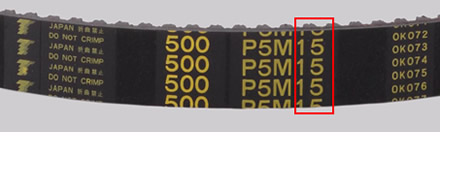

Producto actual

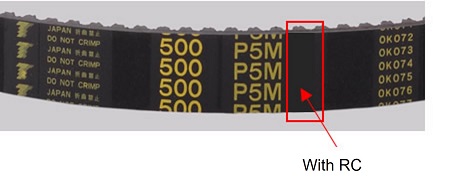

Tipo RC (imagen)
(4) Color de la tela dental

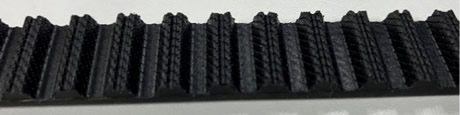

Producto actual

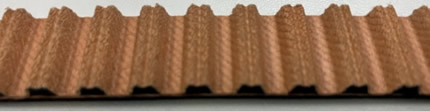

Tipo RC

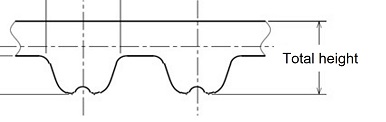

(5) Masa unitaria y dimensiones (altura total)
| unidad de masa [g/(mm de ancho × m de largo)] |
Altura total [mm] |
|||
|---|---|---|---|---|
| Producto actual | Tipo RC | Producto actual | Tipo RC | |
| P2M | 1.4 | 1.4 | 1.3 | 1.3 |
| P3M | 2.0 | 2.0 | 2.1 | 2.1 |
| P5M | 4.1 | 3.8 | 3.6 | 3.6 |
| P8M | 5.6 | 5.1 | 5.5 | 5.0 |
| P14M | 9.8 | 8.6 | 9.1 | 8.4 |
