電動リフタで4mを超える長ストロークと高停止精度に対応

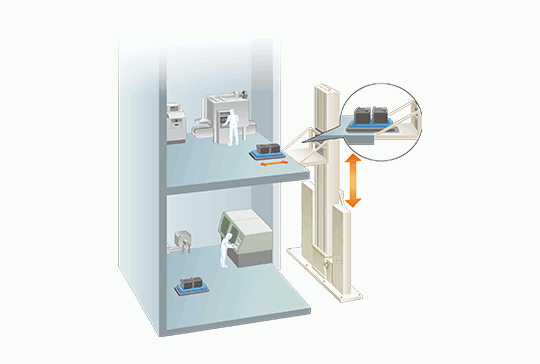

建屋の2階から3階にAGVを昇降させるリフタがありましたが、生産ラインの改修、生産能力拡大を目的に従来の油圧シザーリフタを撤去することになり、新たな機構として4mを超えるストロークで停止精度も必要な条件にぴったり当てはまるジップマスタを採用することになりました。
| Problema | industria | Objetivo | Grupo de productos |
|---|---|---|---|
| 長ストローク | LCD, semiconductores, equipos electrónicos, comunicaciones | Moverse linealmente | Elevador de alta velocidad |
Problema
搬送物を含めて350kgあるAGVを48m/minの高速で昇降させるという計画で、他の方式としてワイヤーウインチやボールネジも候補に上がりましたが、4mを超える長ストロークではワイヤーウインチは要求停止制度の実現が困難、ボールネジの使用は技術的に困難でした。
Productos adoptados
ジップマスタ
ジップチェーン、リニアガイド、モータを一体化した片持式電動高速リフタです。
組立工数のかかる従来の昇降機とは異なり、「置きポン形」設計のジップマスタなら置くだけでご使用いただけます。
高速・高頻度・高揚程の用途に最適で、装置・設備の生産性向上に貢献します。
Beneficios de adoptar el producto
4mを超えるストロークでも速度、停止精度とも要求仕様にジップマスタがぴったり当てはまりました。
フレームとなるポストとガイド、駆動部分のジップチェーンが一体型になっている製品のため現場でそれぞれ組み立てる必要もなく、設置作業も非常に楽でした。
油圧リフタではカバーできない速度での運転のため当初から電動で考えていましたが、結果として油圧リフタ使用時の油漏れ問題も解消することが出来ました。
