Ejemplos de aplicación: Embrague de leva - 12. Máquina para fabricar bolsas
solicitud
Indexación
También se le denomina alimentación intermitente rotatoria.
El movimiento cíclico constante del pista exterior se convierte en un movimiento rotacional intermitente y se transmite al pista interior (eje).
Este método implica acoplamientos y paradas repetidas a alta frecuencia.
Modelos compatibles
- ・ Serie MI-S, etc.
Máquinas utilizadas
máquina para fabricar bolsas
Ejemplos de aplicación

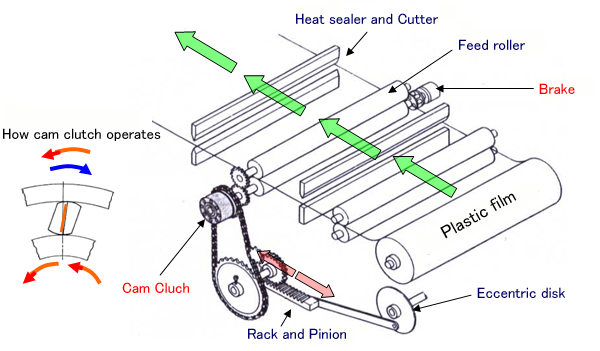

Disposición
Finalidad de uso y explicación de funcionamiento
Se utiliza para cortar películas de plástico a una longitud específica con precisión.
El movimiento alternativo de la placa excéntrica se acelera mediante un sistema de cremallera y piñón, lo que provoca que pista exterior del embrague de levas gire hacia adelante y hacia atrás.
pista interior se alimenta de forma intermitente en una dirección, y cuando la película plástica se alimenta de forma intermitente, se sella térmicamente.
El bolso se termina de cortar.
Para lograr una precisión de alimentación exacta...
En el caso de la operación descrita anteriormente, se elimina la inercia del rodillo.
Siempre se utiliza un freno para asegurar una alimentación precisa.

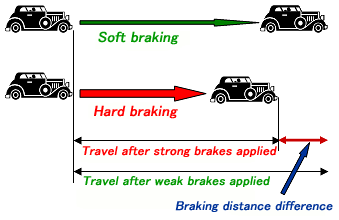

El diagrama de la izquierda muestra los frenos de un coche como ejemplo.
El tiempo que tarda en detenerse con frenado suave y frenado fuerte
Se produce un error de alimentación. Para eliminar este error con alta precisión,
Se requiere un freno que proporcione un par estable.
Ventajas de usar un embrague de leva
- -Los costes iniciales son más bajos que con los servomotores.
