Ejemplos de aplicación del embrague de leva - 17. Elevadores de cangilones, transportadores inclinados
solicitud
Dispositivo antirretroceso
También se le llama frenos antirretorno.
El embrague de levas continúa funcionando en ralentí mientras la máquina está en marcha, y solo se activa cuando la máquina invierte la dirección, lo cual es un hecho poco frecuente.
Modelos compatibles
Máquinas utilizadas
Elevador de cangilones, transportador inclinado
Ejemplos de aplicación

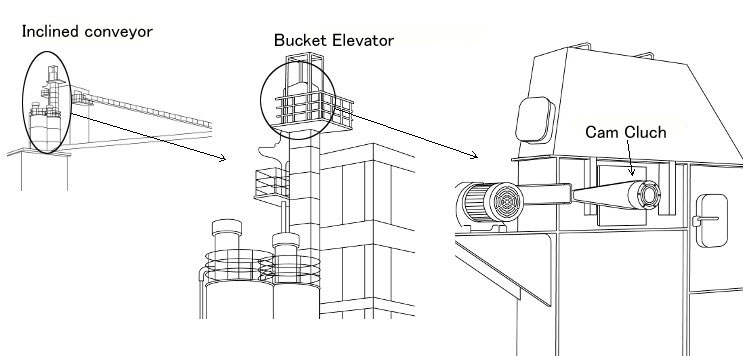

Disposición
Finalidad de uso y explicación de funcionamiento
Durante el transporte en una dirección fija utilizando un elevador de cangilones o una cinta transportadora inclinada, la unidad de accionamiento puede resultar dañada por un rayo u otro problema.
Si la mercancía transportada cae en la dirección opuesta cuando la máquina se detiene, se requiere un procesamiento posterior para restaurar el funcionamiento de la máquina.
En el peor de los casos, podría provocar un accidente con lesiones personales.
El embrague de leva BS está montado en el eje principal.
Cuando el eje principal gira en sentido de avance (cuando el objeto transportado se transporta de abajo hacia arriba), gira en vacío.
En caso de que un motor u otro dispositivo se detenga debido a algún tipo de problema y se produzca una rotación inversa debido al peso del objeto transportado,
El embrague de leva BS se activa instantáneamente para evitar la rotación inversa.
La instalación del embrague de leva BS en el eje principal detiene directamente el eje de inversión, lo que la convierte en la ubicación de instalación más fiable.
Embrague de leva Tsubaki

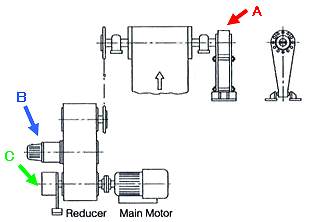

La posición de montaje más fiable es en el eje principal para evitar la rotación inversa (A en la imagen de la izquierda), pero si el cliente solicita el montaje en el eje intermedio (B en la imagen de la izquierda) o en el eje de alta velocidad (C en la imagen de la izquierda) del reductor, puede seleccionar la serie MG-R, que es adecuada para ralentí a velocidad media, o la serie BR, que es adecuada para ralentí a alta velocidad.
En las posiciones de instalación B (eje intermedio del reductor) y C (eje de alta velocidad del reductor) del diagrama de la izquierda, si el elevador de cangilones o la cinta transportadora inclinada intentan invertir su giro, existen cadenas, acoplamientos, engranajes, etc., entre el eje principal y el eje de instalación del embrague. Por lo tanto, si se produce alguna anomalía en estos dispositivos, el sistema antirretroceso del embrague de levas podría no funcionar. En otras palabras, la posición A del diagrama de la izquierda es la posición de instalación más segura para el sistema antirretroceso.
Ventajas de usar un embrague de leva
- - El embrague de leva se activa automáticamente para evitar la rotación inversa.
- -En comparación con los trinquetes, es compacto y no hace ruido ni astilla los dientes.
- - No es necesario ajustar la fuerza de frenado como con los frenos de banda.
