Ejemplos de aplicación: Embrague de leva - 21. Máquina de pesca de calamar
solicitud
Rueda libre
Cuando pista exterior del embrague de levas se acoplan y se transmite el par, la diferencia en la velocidad y dirección de rotación de pista exterior provoca
Se trata de un método de uso en el que la rueda gira libremente y repetidamente, de forma similar al movimiento de rueda libre de un coche.
Modelos compatibles
- ・ Serie 200, etc.
Máquinas utilizadas
Máquina de pesca de calamar
Ejemplos de aplicación

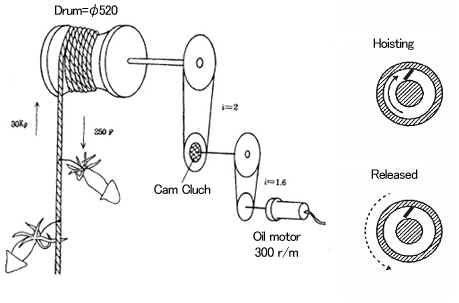

Disposición
La rotación del motor hidráulico se transmite al tambor mediante el acoplamiento de un embrague de leva, que enrolla el cable.
Cuando el motor hidráulico gira en sentido inverso a velocidad constante, el tambor es arrastrado por el peso del cable y genera olas. Cuando la velocidad de tracción del cable supera la velocidad de rotación del motor, se acopla el embrague de levas.
Finalidad de uso y explicación de funcionamiento
Al enrollar el tambor
La rotación del motor hidráulico se transmite al tambor mediante el acoplamiento de un embrague de leva, que enrolla el cable.
Al lanzar el aparejo (al desenrollar el cable)
Cuando la plataforma se sumerge en el mar, el motor hidráulico gira en sentido contrario al del bobinado.
En este momento, el embrague del árbol de levas estará en ralentí.
El cable es arrastrado por su propio peso y la resistencia de las olas, lo que provoca que el aparejo intente moverse mar adentro a una velocidad mayor que cuando se lanzó inicialmente.
Cuando la velocidad de desenrollado del cable supera la velocidad constante (velocidad de rotación del motor), el embrague de leva...
Para enganchar al pez, el cable con el cebo adherido se lanza al mar utilizando un motor hidráulico para hacerlo girar.
Ventajas de usar un embrague de leva
- - Los embragues de leva se acoplan y giran libremente dependiendo del sentido de giro.
- ・No se requiere equipo de control adicional, lo que hace que el dispositivo sea más compacto.
