Ejemplos de aplicación: Embrague de leva - 20. Mesa de rodillos
solicitud
Rueda libre
Cuando pista exterior del embrague de levas se acoplan y se transmite el par, la diferencia en la velocidad y dirección de rotación de pista exterior provoca
Se trata de un método de uso en el que la rueda gira libremente y repetidamente, de forma similar al movimiento de rueda libre de un coche.
Modelos compatibles
Máquinas utilizadas
Mesa de rodillos
Ejemplos de aplicación

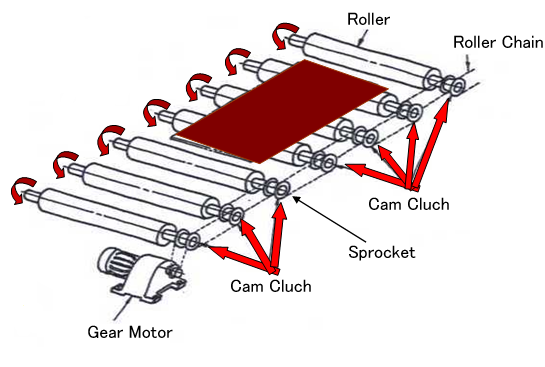

Disposición
Una rueda dentada (parte de la transmisión) está unida al embrague de levas y está unida a cada eje de rodillos.
Se utiliza frecuentemente para mesas rodantes empleadas para transportar vidrio plano, placas de yeso, etc.
Finalidad de uso y explicación de funcionamiento
Durante el funcionamiento normal
Un piñón está acoplado al embrague de levas y montado en cada rodillo. Los rodillos giran al acoplarse el embrague de levas.

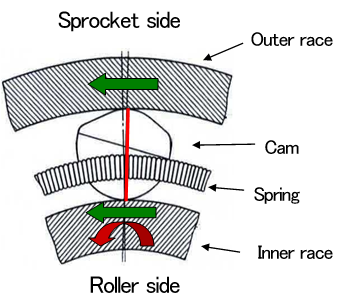

(Imagen derecha: Flecha verde) El engranaje es el estado en el que pista exterior, la leva y pista interior trabajan conjuntamente para transmitir la potencia del motor al grupo accionado. En este ejemplo, la rotación se transmite del pista exterior exterior al interior mediante el engranaje del embrague pista interior levas.
Durante un apagón
Los artículos se empujan manualmente para su transporte. En este momento, el embrague de leva está en ralentí, lo que evita el deslizamiento entre los rodillos y los artículos transportados, permitiendo así un transporte suave y sin daños.
((Imagen derecha: Flecha roja)) El ralentí significa que, incluso cuando pista exterior está detenida, solo pista interior puede girar en la dirección de la flecha roja.
Ventajas de usar un embrague de leva
- - La función de sobrecarga permite transportar cargas pesadas sin dañarlas.
