datos técnicos cadena transportadora de gran tamaño Estructura de la cadena y tipos de rodillos.
cadena transportadora de gran tamaño son cadenas transportadoras específicas del fabricante que no cumplen con las normas ISO y están hechas específicamente para transportar las mercancías de los clientes.
Por lo tanto, las dimensiones de la cadena pueden variar según el fabricante.

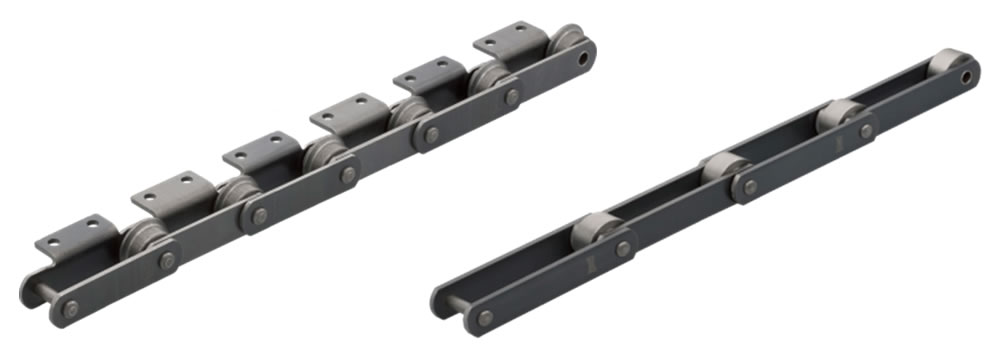

Estructura cadena transportadora de gran tamaño
El cuerpo de la cadena consta de cinco partes: pasadores, bujes, rodillos y placas interior y exterior.
La estructura básica es la misma que la de Cadena de transmisión.
| Características de la estructura cadena transportadora de gran tamaño | |
|---|---|
| Rodillo | -Existen tres tipos de rodillos: rodillo R, rodillo F y rodillo S/M/N. |
| Placas interiores y exteriores | -Forma plana. |
| Piñón | • Se requiere un piñón especial. |
Tipos y características de rodillos

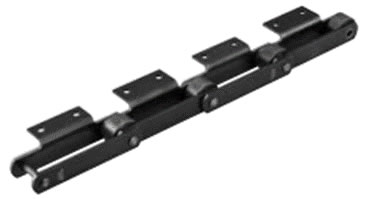

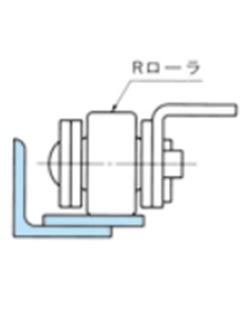

1. Rodillo R
El diámetro exterior del rodillo es mayor que el ancho de la placa.
Este es el formato más básico y versátil.
Los rodillos tienen una gran capacidad de carga y una baja resistencia a la fricción.

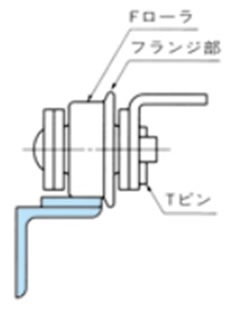

2. Rodillo F
Se fija una brida al rodillo para que actúe como guía de rodadura. La brida está fijada al lado del pasador en T.
Evita fácilmente las vibraciones laterales. Apto para transportadores de tablillas estándar. Al utilizar el accesorio K, tenga en cuenta que la pieza de montaje puede entrar en contacto con la brida del rodillo.

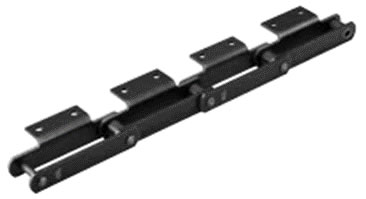

3. Rodillo S, M, N
Esto reduce el impacto y el desgaste al engranar los piñones. Si bien la resistencia a la rodadura es mayor que con los rodillos R y F, permite reducir el peso.
- S: El diámetro exterior del rodillo es menor que el ancho de la placa.
- M: El diámetro exterior del rodillo es ligeramente mayor que Rodillo S
- N: Tipo reforzado con el mismo diámetro exterior de rodillo que Rodillo M pero con un diámetro de pasador más grande
