resolución de problemas　cadena transportadora de gran tamaño

General

1La cadena sube hasta el piñón.
2La cadena se enreda alrededor del piñón (es difícil desengancharla).
3Se oye un ruido extraño.
4El interior de las placas de la cadena o los flancos de los dientes del piñón están desgastados.
5Desgaste de raíz del diente del piñón y de la superficie de apoyo del diente
6Mala articulación
7La cadena se atasca y patina (fenómeno de deslizamiento por fricción).
8Uno de los enlace interno o pines de una cadena de bloques NF o una cadena BF (sin rodillos) se desgasta.
9óxido de cadena
10Desgaste causado por los artículos transportados
11Desgaste por corrosión
12corrosión electroquímica

Placa relacionada

13fractura rápida de la placa
14Orificios de la placa deformados, rotación del pasador (el pasador está fuera de posición)
15Aparecen grietas en la placa (1) Fallo por fatiga
16Aparecen grietas en la placa (2) Agrietamiento por corrosión bajo tensión
17En la placa se aprecian patrones rojos.

Relacionado con pines

18(1) Fallo por fatiga del pasador
19(2) Fatiga por corrosión de los pasadores
20(3) Fractura frágil del pasador
21(4) Destrucción rápida de pasadores

Bush y rodillo relacionados

22Fallo en la rotación del rodillo. El rodillo presenta desgaste irregular.
23El rodillo se abre.
24Los rodillos y los bujes se rompen.
25Los rodillos se desgastan adquiriendo forma de tambor.
A la respuesta

General

1


[Haga clic para ampliar]

La cadena sube hasta el piñón.

Causa 1 La cadena y el piñón no son compatibles Solución Sustituya la cadena o el piñón por uno del tamaño correcto. Instale un tensor.
Causa 2 Ángulo de bobinado insuficiente Solución El ángulo de bobinado deberá ser de 3 dientes o más.
Causa 3 Sobrecarga significativa Solución Reduzca la carga (por ejemplo, añadiendo un amortiguador).
Causa 4 Tensión insuficiente en la espalda Solución Ajuste la catenaria, tense e instale el tensor.
Causa 5 La cadena está desgastada y estirada. Solución Reemplazar con una cadena nueva.
Causa 6 La distancia entre los centros de la cadena y el piñón no es compatible. S≠S' Solución Tras la inspección, realice las correcciones.
Volver a la lista
2La cadena se enreda alrededor del piñón (es difícil desengancharla).
Causa 1 Hay demasiada holgura en la cadena. Solución Ajuste la longitud de la cadena o la distancia entre centros, o instale un tensor.
Causa 2 Desgaste del piñón. Desajuste entre cadena y piñón. Solución Sustituye la cadena y los piñones por unos nuevos.
Volver a la lista
3Se oye un ruido extraño.
Causa 1 Suministro insuficiente de aceite a las partes deslizantes del pasador/casquillo Solución Llene el depósito de combustible lo suficiente.
Causa 2 Suministro insuficiente de aceite a la zona de deslizamiento del casquillo/rodillo Solución Utilice rodillos con cojinetes y rodillo plástico.
Causa 3 Enredos y desbordamiento Solución Como se mencionó anteriormente
Causa 4 Carcasa o rodamiento de la cadena sueltos Solución Vuelva a apretar todos los pernos y tuercas.
Causa 5 Interferencia entre la cadena o la pieza móvil y la carcasa Solución Tras la inspección, realice las correcciones.
Causa 6 Desgaste significativo en la cadena o los piñones Solución Sustituya la cadena o los piñones (sustituya la cadena completa).
Causa 7

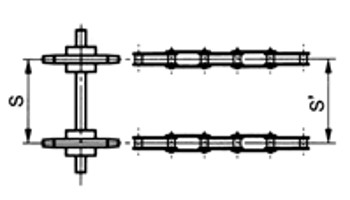

Error de ajuste canal guía


[Haga clic para ampliar]

 Solución Tras la inspección, realice las correcciones.
Volver a la lista
4


[Haga clic para ampliar]

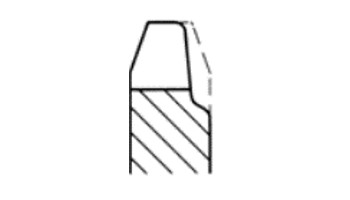

El interior de las placas de la cadena o los flancos de los dientes del piñón están desgastados.

Causa 1 Desalineación del piñón Solución Retire la cadena y corrija el centrado de los piñones motriz y conducido.
Causa 2 La cadena se empuja lateralmente. Solución Elimine la causa de la presión. Utilice rodillos guía.
Causa 3 Descentramiento debido a la baja precisión de mecanizado del orificio del eje del piñón Solución Tras comprobar que no haya defectos, corríjalos y sustitúyalos por unos nuevos.
Volver a la lista
5Desgaste de raíz del diente del piñón y de la superficie de apoyo del diente
Causa 1 Desgaste de cadena Solución Sustituya la cadena y los piñones al mismo tiempo.
Causa 2 Número insuficiente de dientes de engranaje Solución Aumenta el número de dientes del piñón.
Causa 3 Utiliza cadena BF (sin rodillos) Solución Cambiar a cadena RF (con rodillos).
Causa 4 Inclusiones por desgaste y dureza insuficiente de los dientes frente a cargas excesivas Solución Utilice puntas dentales endurecidas o dientes de reemplazo de bloque.
Causa 5 Piñón y cadena incompatibles Solución Sustituya la cadena o el piñón por uno del tamaño correcto.
Volver a la lista
6Mala articulación
Causa 1 Oxidado y corroído Solución
  • - Agregue una partición para proteger la cadena.
  • - Seleccione las especificaciones adecuadas (GS, etc.).
Causa 2 El objeto transportado se atasca entre el pasador/casquillo/placa, o entra materia extraña. Solución
  • - Agregue una partición para proteger la cadena.
  • - Utilice una especificación mayor para la holgura entre el pasador, el casquillo y la placa.
  • - Retirar o aplicar aceite de alta penetración.
Causa 3 Deformación de la cadena debido a una instalación incorrecta Solución Comprobar y corregir la instalación del piñón y el eje.
Causa 4 escasez de combustible Solución Considere utilizar especificaciones de aceite o resistentes al desgaste (CT, Serie BT, etc.).
Causa 5 Utilizar a altas temperaturas (superiores a 400 °C) Solución Utilice una cadena con la holgura adecuada.
Causa 6 Agotamiento por sobrecarga Solución Reduzca la carga. Lubrique regularmente (por ejemplo, instalando un dispositivo de lubricación).
Causa 7 Deformación de los pasadores debido a una sobrecarga severa Solución Reduzca la carga. Lubrique regularmente (por ejemplo, instalando un dispositivo de lubricación).
Volver a la lista
7La cadena se atasca y patina (fenómeno de deslizamiento por fricción).
Causa 1 Modificar el coeficiente de fricción de rodadura de la cadena. Solución
  • ・Limpie y lubrique las piezas móviles. Aplique aceite sin aceite Tsubaki Shakuri.
    (・Consulte sobre el aceite sin Tsubaki Shakuri)
  • • Sustituya el piñón por uno nuevo.
  • - Utilice cadena transportadora con rodillos de rodamiento.
Causa 2 Es lento. Solución Hazlo más rápido de lo que es ahora.
Causa 3 El marco no es lo suficientemente rígido y la cadena es pequeña en comparación con el dispositivo. Solución
  • -Se ha mejorado la rigidez del cuadro y se ha aumentado el número de modelos de la cadena.
  • - Reduzca la holgura en la cadena de rodillos de transmisión.
Causa 4 Mayor fricción Solución
  • - Se aplica aceite entre canal guía y la cadena para reducir la fricción.
  • - Utilice cadena transportadora con rodillos de rodamiento.
Causa 5 longitud del transportador es alto. Solución Divide la cinta transportadora para acortar longitud del transportador.
Causa 6 Fluctuación de velocidad debido al movimiento poligonal Solución El número de dientes del piñón de transmisión debe ser de 12T o más.
Volver a la lista
8Uno de los enlace interno o pines de una cadena de bloques NF o una cadena BF (sin rodillos) se desgasta.
Causa 1 La tensión interna aumenta al engranar con la rueda dentada. Solución
  • - Fabrica el piñón con piezas.
  • • Reduzca la carga.
    Lubrique tanto la cadena como los piñones.


[Haga clic para ampliar]
Volver a la lista
9óxido de cadena
Causa 1 Selección de material inapropiada Solución Sustituir la cadena. Proteger de la intemperie. Aplicar un agente antioxidante. (Aceite, cubrir)
Causa 2 condensación Solución Elimine la diferencia de temperatura entre el interior y el exterior de la cinta transportadora (utilizando aislamiento térmico, etc.). Instale un desagüe para evacuar el agua.
Volver a la lista
10


[Haga clic para ampliar]

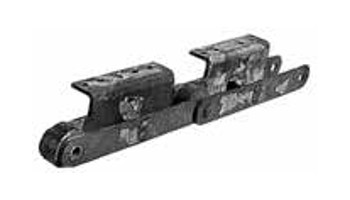

Desgaste causado por los artículos transportados

Causa 1 Los materiales abrasivos, como el polvo de mineral, pueden adherirse a la cadena, provocando desgaste en su superficie. Solución
  • Asegúrese de que el artículo transportado no se enganche en la cadena.
  • - La cadena está fabricada para ser resistente al desgaste.

    →Por favor, póngase en contacto con nosotros.
Volver a la lista
11


[Haga clic para ampliar]

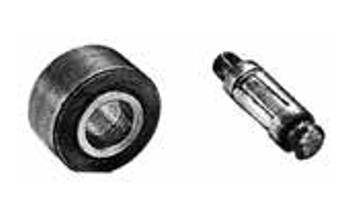

Desgaste por corrosión

Causa 1 Los líquidos ácidos y alcalinos provocan corrosión, a lo que se suma el desgaste mecánico, acelerando aún más el deterioro. Solución
  • - Utilice materiales resistentes a productos químicos que no se vean afectados por ellos.
  • - Utilice materiales resistentes al desgaste para las piezas que estén sujetas a desgaste mecánico.

    →Por favor, póngase en contacto con nosotros.
Volver a la lista
12


[Haga clic para ampliar]

corrosión electroquímica

Causa 1 Cuando una cadena se cubre de agua o pasa a través de una solución, las partes deslizantes de la cadena forman una batería local, lo que provoca corrosión galvánica de la superficie. Solución
  • - Utilice materiales resistentes a productos químicos que no se vean afectados por ellos.
  • - Utilice materiales resistentes al desgaste para las piezas que estén sujetas a desgaste mecánico.

    →Por favor, póngase en contacto con nosotros.
Volver a la lista

Placa relacionada

13fractura rápida de la placa
Causa 1 Carga excesiva, tensión de recogida excesiva Solución
  • - Eliminar las causas de sobrecarga y sobrecalentamiento.
  • - Instalar dispositivos de seguridad (como relé de choque Tsubaki).
  • ・Aumentar el tamaño (talla más grande).
Causa 2 Reducción de la resistencia debido al desgaste y la corrosión Solución
  • • Sustitúyalo por uno nuevo. Proteja la cadena transportadora colocando una cubierta.
  • - Engrasar regularmente.
  • - Seleccione las especificaciones de cadena adecuadas.
Causa 3

La placa es empujada hacia arriba por los dientes del piñón.


[Haga clic para ampliar]

 Solución
  • - Comprobar y corregir la precisión de la instalación.
  • - Compruebe si la cadena o el piñón presentan desgaste y, a continuación, repárelos o sustitúyalos.
  • - Comprobar y corregir cualquier desajuste entre la cadena y el piñón.
Volver a la lista
14Orificios de la placa deformados, rotación del pasador (el pasador está fuera de posición)
Causa 1 sobrecarga Solución
  • - Excluyendo factores relacionados con la sobrecarga.
  • ・Aumentar el tamaño (talla más grande).
Causa 2 Ensamblaje incorrecto del enlace de conexión Solución Sustituye la junta por una nueva.
Causa 3 Sobrecarga y lubricación deficiente Solución Sustitúyalo por uno nuevo. Mejore la protección contra sobrecargas y el suministro de aceite.
Causa 4 Atascándose entre el pasador y el casquillo, mala flexión Solución
  • ・Aumentar el tamaño (talla más grande).
  • - Utilice una cadena con mayor holgura entre el pasador y el casquillo.
  • • Suministro de aceite entre el pasador y el casquillo (lubricante de alta penetración)
Volver a la lista
15


[Haga clic para ampliar]

Aparecen grietas en la placa (1) Fallo por fatiga

Causa 1 Sobrecarga, tensión excesiva al recoger, carga repetida excesiva Solución Excluyendo sobrecargas y cargas repetidas excesivas.
Causa 2 Se aplica una carga que excede carga máxima admisible. Solución
  • - Aumentar el tamaño (aumentar la talla) o mejorar las especificaciones para incrementar carga máxima admisible.
  • • Reemplazar por uno nuevo.
Causa 3 Se aplican cargas repetidas al accesorio Solución
  • - Excluye sobrecargas y cargas repetidas excesivas.
  • - Aumentar carga admisible del implemento incrementando el tamaño de la cadena, etc.
Volver a la lista
16


[Haga clic para ampliar]

Aparecen grietas en la placa (2) Agrietamiento por corrosión bajo tensión

Causa 1 Utilizar en ambientes ácidos o alcalinos
No se trata del efecto de la carga repetida.		 Solución
  • • Proteja la cadena de la intemperie con una funda o sustitúyala por una nueva.
  • - Utiliza especificaciones que son altamente resistentes al agrietamiento por corrosión bajo tensión.
Volver a la lista
17En la placa se aprecian patrones rojos.
Causa 1 Escamas adheridas al material de la placa Solución
  • ・Puedes seguir utilizándolo (DT, DTA, AT, etc.).
Volver a la lista

Relacionado con pines

18


[Haga clic para ampliar]

(1) Fallo por fatiga del pasador

Causa 1

Si se aplica repetidamente una carga que exceda carga máxima admisible, el pasador puede sufrir una falla por fatiga.

La carga máxima actúa como una carga cíclica sobre la cadena.

 Solución
  • - Compruebe la magnitud de la carga máxima y elimine la causa.
  • -Sustituir por una cadena de mayor tamaño (diámetro del pasador).
Volver a la lista
19(2) Fatiga por corrosión de los pasadores
Causa 1

El lado donde se encuentra el hoyo está sometido a una carga de tracción, lo que provoca que la destrucción progrese desde el hoyo.

En particular, si la superficie del pasador está corroída, se debilita y se vuelve menos resistente a la flexión, lo que aumenta la probabilidad de que se produzca este fenómeno.

 Solución
  • ・Al igual que con "Relacionado con la placa > Aparecen grietas en las placas > (2) Agrietamiento por corrosión bajo tensión", proteja la cadena con una cubierta o similar.
  • - Utilice material para pasadores resistente a la corrosión (MT, etc.).
Volver a la lista
20(3) Fractura frágil del pasador
Causa 1

factores ambientales

 Solución
  • - Cambiar a especificaciones resistentes a la corrosión.
Volver a la lista
21(4) Destrucción rápida de pasadores
Causa 1

sobrecarga

 Solución
  • ・Aumentar el tamaño (talla más grande).
Volver a la lista

Relación rodillo-casquillo

22Fallo en la rotación del rodillo. El rodillo presenta desgaste irregular.
Causa 1

La carga del rodillo es excesiva.

 Solución Utilice la lubricación adecuada entre los bujes y los rodillos y las especificaciones apropiadas (DTA, rodillos de cojinetes, etc.).
Causa 2

Los objetos transportados y la materia extraña se acumulan entre el cepillo y el rodillo.

 Solución Retire periódicamente e instale una partición para proteger la cadena.
Causa 3

Los materiales transportados y la materia extraña se acumulan en las vías.

 Solución Retire los residuos con regularidad e instale tabiques para evitar su acumulación.
Causa 4

El lubricante no se introduce entre el casquillo y el rodillo ni entre el rodillo y la placa.
Se adhiere a la superficie del rodillo y al riel.

 Solución Seleccione el lubricante y el método de lubricación adecuados.
Causa 5

bujes y rodillos oxidados

 Solución Seleccione las especificaciones adecuadas (RT, etc.).
Causa 6

La placa interior se mueve hacia adentro.

 Solución Reemplazar, volver a inspeccionar la instalación y comprobar la carga.
Causa 7

Bush crack

 Solución Reduzca la carga y reduzca la velocidad de rotación.
Causa 8

Contacto entre el lado del rodillo y el lado de la placa debido a la carga de empuje

 Solución Excluyendo los factores de carga de empuje.
Causa 9

Cadenas y piñones incompatibles, dientes desgastados

 Solución Comprueba el perfil dental.
Volver a la lista
23El rodillo se abre.
Causa 1

Sobrecarga, tensión de recogida excesiva

 Solución Reduzca la carga, lubrique adecuadamente y elimine los escalones excesivos del riel. Afloje el tensor.
Volver a la lista
24Los rodillos y los bujes se rompen.
Causa 1

Sobrecarga, tensión de recogida excesiva

 Solución Reduzca la carga. Lubrique adecuadamente. Afloje el tensor.
Causa 2

Demasiados pocos dientes para la velocidad.

 Solución Aumenta el número de dientes. Reduce la velocidad.
Volver a la lista
25Los rodillos se desgastan adquiriendo forma de tambor.
Causa 1

Sobrecargado o con lubricación insuficiente

 Solución Compruebe si hay sobrecarga o mejore el suministro de aceite, o sustituya la cadena por una nueva.
Causa 2

Desgaste de riel

 Solución Reparar o sustituir los raíles.
Volver a la lista
