Resolución de problemas transmisión de engranajes de pasador
Piñón
| 1 | La cadena sube hasta el piñón. |
|---|
| Causa 1 | La cadena y el piñón no son compatibles | Solución | Sustituya la cadena o el piñón por uno del tamaño correcto. |
|---|---|---|---|
| Causa 2 | Desgaste y elongación de la cadena o desgaste de los dientes del piñón | Solución | Reemplázalo por uno nuevo. |
| Causa 3 | Ángulo de bobinado insuficiente | Solución | El ángulo de bobinado deberá ser de 120° o más o 3 dientes o más. |
| Causa 4 | distancia entre centros de cadena y piñón | Solución | Tras la inspección, realice las correcciones. |
| 2 | Se oye un ruido anormal. |
|---|
| Causa 1 | Instalación incorrecta de piñones o ejes | Solución | Revisar y corregir. |
|---|---|---|---|
| Causa 2 | Desgaste significativo en la cadena o los piñones | Solución | Sustituye la cadena y los piñones por unos nuevos. |
| Causa 3 | Suministro de aceite sin lubricación o inadecuado | Solución | Llene el depósito de combustible según las condiciones de uso. |
| 3 | La cadena se enreda alrededor del piñón (es difícil separarla). |
|---|
| Causa 1 | Desgaste y elongación de la cadena o desgaste del piñón | Solución | Sustituye la cadena y los piñones por unos nuevos. |
|---|
| 4 | Desgaste en la parte interior de las placas de la cadena y en los laterales de los dientes del piñón. |
|---|
| Causa 1 | Mala instalación | Solución | Corrija la instalación de piñones, ejes, etc. |
|---|---|---|---|
| Causa 2 | La cadena se empuja lateralmente | Solución | Elimine la causa de la presión y cambie a una cadena con rodillos guía. |
| Causa 3 | Desalineación del piñón | Solución | Retire la cadena y corrija el centrado de los piñones motriz y conducido. |
| Causa 4 | Descentramiento debido a la baja precisión de mecanizado del orificio del eje del piñón | Solución | Tras comprobar que no haya defectos, corríjalos y sustitúyalos por unos nuevos. |
| Causa 5 |
Las teclas están desfasadas. |
Solución |

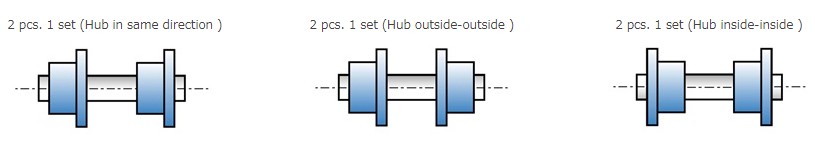

Cuando se utilizan dos o más ruedas dentadas en paralelo en el mismo eje, los dientes de las ruedas dentadas deben estar en fase. Durante la instalación, compruebe la orientación del buje y alinee la ranura de la chaveta. Marque los piñones correspondientes para facilitar su manejo.
|
| 5 | Desgaste de raíz del diente del piñón y de la superficie de apoyo del diente |
|---|
| Causa 1 | Desgaste de cadena | Solución | Sustituya la cadena y los piñones al mismo tiempo. |
|---|---|---|---|
| Causa 2 | Número insuficiente de dientes de engranaje | Solución | Aumenta el número de dientes del piñón. |
| Causa 3 | Utiliza cadena BF (sin rodillos) | Solución | Cambiar a cadena RF (con rodillos). |
| Causa 4 | La dureza de los dientes es insuficiente para soportar inclusiones de desgaste y cargas excesivas. | Solución | Utilice puntas dentales endurecidas o bloques de dientes reemplazables. |
| Causa 5 | Piñón y cadena incompatibles | Solución | Sustituya la cadena o el piñón por uno del tamaño correcto. |
| 6 | Mala articulación |
|---|
| Causa 1 | Deformación de la cadena debido a una instalación incorrecta | Solución | Comprobar y corregir la instalación del piñón y el eje. |
|---|
| 7 | La cadena se atasca y patina (fenómeno de deslizamiento por fricción). |
|---|
| Causa 1 | Variación en el coeficiente de fricción de rodadura de la cadena | Solución | Sustituye el piñón por uno nuevo. |
|---|---|---|---|
| Causa 2 | Fluctuación de velocidad debido al movimiento poligonal | Solución | El número de dientes del piñón de transmisión debe ser de 12T o más. |
| 8 | Uno de los enlace interno o pines de una cadena de bloques NF o una cadena BF (sin rodillos) se desgasta. |
|---|
| Causa 1 | La tensión interna aumenta al engranar con la rueda dentada. | Solución |
|
|---|
| 9 | fractura rápida de la placa |
|---|
| Causa 1 |
La placa es empujada hacia arriba por los dientes del piñón.
|
Solución |
|
|---|

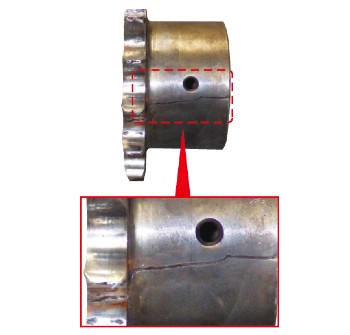

| 10 | Daños en el buje |
|---|
| Causa 1 | La resistencia del buje es insuficiente. | Solución | Compruebe y corrija el diámetro del buje y el diámetro del orificio, luego sustitúyalo por un piñón nuevo. |
|---|
El piñón solo funciona como producto cuando se utiliza junto con una cadena.
También disponemos de páginas resolución de problemas para cada cadena, así que consúltelas también.
