datos técnicos Manipulación cadena transportadora de gran tamaño
4. Ajuste de la tensión de la cadena
Para mantener la cinta transportadora en buen estado, instale un sistema de recogida.
La longitud de ajuste debe ser aproximadamente de 1,5 a 2 pasos de cadena.
Si bien existe un método para utilizar Eslabón acodado (hechos a pedido), generalmente no se recomienda por razones económicas y de resistencia.
Es importante mantener la cadena tensa a un nivel razonable para que no esté demasiado apretada.
4.1 Holgura de la cadena

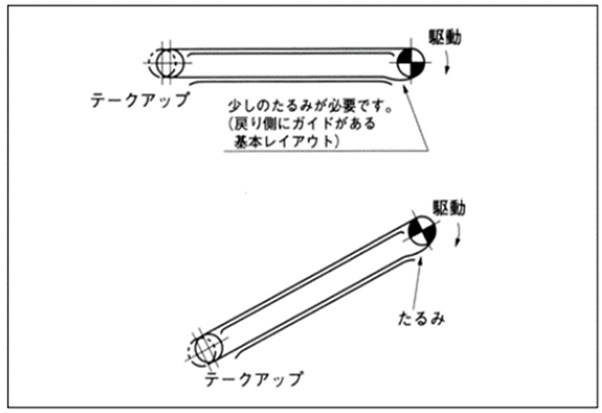

En la disposición básica, se requiere una pequeña cantidad de holgura (δ) en vía de retorno como se muestra en el diagrama a continuación.
Una tensión excesiva en la cadena acelerará el desgaste, y una holgura excesiva hará que la cadena se deslice sobre los dientes del piñón y provoque un mal funcionamiento.
Holgura de la cadena (δ) ≒ 0,1 L
holgura de la cadena
4.2 Frecuencia de ajuste
Las cadenas se alargan debido a un alargamiento inicial hasta que se rompen (alargamiento inicial) y luego debido al desgaste por deslizamiento entre los pasadores y los bujes después del funcionamiento.
Por lo tanto, para mantener siempre la tensión adecuada de la cadena, es necesario realizar los ajustes apropiados utilizando el tensor.
La siguiente tabla muestra la frecuencia aproximada de inspección y ajuste de la cadena cuando se opera durante 8 horas al día.
Si usas la bicicleta durante un período prolongado, es posible que tiendas a descuidar la revisión de la tensión de la cadena, lo que puede provocar que esta se afloje y cause un accidente; por lo tanto, revísala regularmente.
| En el plazo de una semana desde el inicio de las operaciones | Una vez al día |
|---|---|
| Al cabo de un mes de haber comenzado a operar | Dos veces por semana |
| Después de un mes | Dos veces al mes |
Si el tiempo de funcionamiento diario es prolongado, reduzca el intervalo de inspección.
4.3 Frecuencia de ajuste
4.3.1 Cuando la tensión no es suficiente para ajustar
Si aún queda holgura excesiva en la cadena incluso después de acortar completamente el tensor, quite dos eslabones para acortar la longitud total.
El método depende del "método de cortar y conectar".

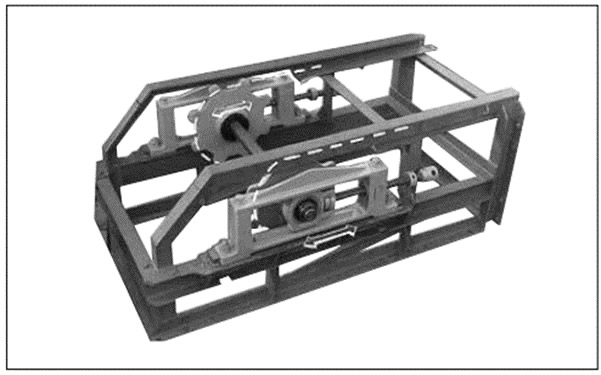

4.3.2 Ajuste la tensión uniformemente en ambos lados.
Si la cadena de dos cabos tiene tensores separados, asegúrese de que la carrera de ajuste sea igual en ambos lados.
Para ello, es necesario que las longitudes de las cadenas izquierda y derecha sean aproximadamente iguales, así que intercambie parcialmente las cadenas izquierda y derecha de antemano para que las longitudes sean iguales.
Esto no es necesario con una absorción vinculada o una absorción equilibrada.
Si los lados izquierdo y derecho no están ajustados de forma uniforme, las placas de la cadena entrarán en contacto con los lados de los dientes del piñón, lo que provocará que se aplique una fuerza excesiva a la cadena.
