datos técnicos Manipulación cadena transportadora de gran tamaño
La cadena se puede cortar y unir de forma segura y rápida.
Vea aquí eslabón con cierre de tornillo.
2. Cómo cortar y conectar cadenas
- (1) Las cadenas se pueden cortar y conectar o empalmar quitando y colocando la placa exterior en el lado del pasador en T.
- (2) Afloje el tensor para que no haya tensión en la cadena.
⚠Precaución
Para transportadores horizontales, inclinados y verticales, antes de cortar o cortar y conectar, utilice un polipasto, alambre, etc., para asegurar que no se aplique tensión a la cadena en cortar y conectar.
2.1 Cómo cortar
1) Retire el pasador en T
Utilice una herramienta para doblar pasadores en T o una llave ajustable para enderezar los pasadores en T que estén doblados en forma de "J" y, a continuación, retírelos.
Si vuelve a usar un pasador en T doblado, podría romperse, así que utilice uno nuevo.

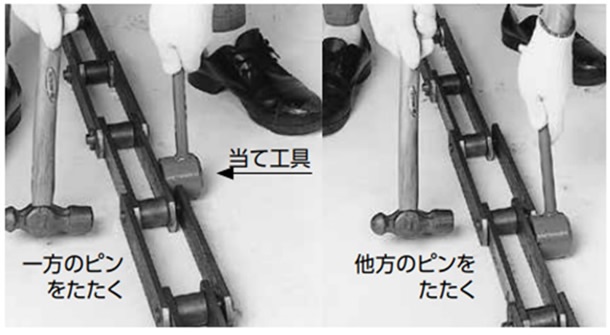

2) Golpea dos bolos alternativamente
Como se muestra en la foto, coloque la "herramienta de fijación" en enlace interno y use un martillo para sacar el pasador.

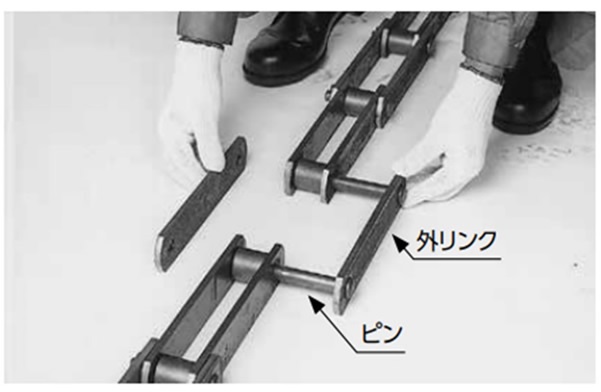

3) Eliminar enlaces externos
Retire los dos pasadores junto con la placa exterior, como se muestra en la foto a continuación. No reutilice la placa retirada.

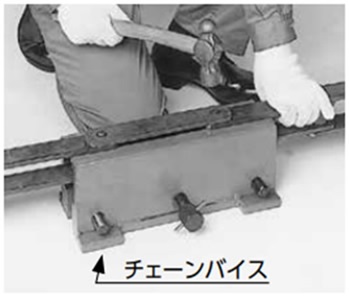

4) Herramientas especiales
Al insertar y extraer pasadores, el uso de una herramienta de corte de cadena minimiza el deterioro de la funcionalidad de la cadena y permite un trabajo seguro y rápido. La foto a continuación muestra el corte realizado con un tornillo de banco para cadenas.
2.2 Método de unión
1) Preparación
Si se trata de un producto nuevo, retire la placa exterior del lado del pasador en T del eslabón exterior. Siga el método de corte descrito anteriormente para extraer el pasador.
⚠Precaución
Agrandar los orificios de las placas o reducir el diámetro de los pasadores para facilitar su inserción y extracción disminuirá significativamente el rendimiento de la cadena y puede provocar un accidente.

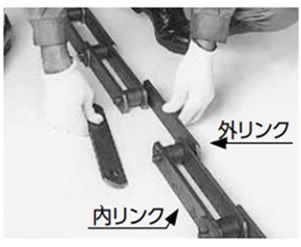

2) Cómo unir dos cadenas
Junta ambos extremos de la cadena e inserta el eslabón exterior en la unión del enlace interno.
3) ajuste a presión del pasador
Coloque la parte rebajada de la "herramienta de sujeción" en el lado del pasador en T y golpee la cabeza del pasador con un martillo para ajuste a presión la placa exterior hasta que el orificio del pasador en T sea visible.
Utilizar una herramienta para insertar/extraer pasadores ajuste a presión la tarea. Ahora, compruebe que la cadena se dobla suavemente.
4) Dobla el pasador en T
Inserta el pasador en T en el pasador y dobla la punta (30° o más) con una herramienta para doblar pasadores en T para evitar que se salga. También puedes usar una llave inglesa como herramienta para doblar pasadores en T.
Una vez que se ha utilizado un pasador en T, no se puede reutilizar ya que se agrietará al doblarlo hacia atrás.
