1. El tipo BB se instala mediante ajuste a presión, y la función de rodamiento y embrague se logra proporcionando la interferencia adecuada. Asegúrese de que el eje y la carcasa tengan las dimensiones recomendadas que se indican en la página de cada producto. Una interferencia insuficiente puede impedir la transmisión del par.

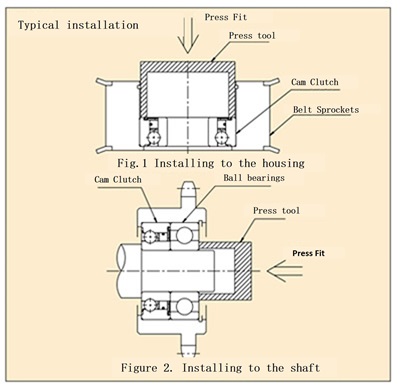

2. Al instalar un piñón o engranaje en una carcasa, aplique presión al pista exterior para ajuste a presión. Al mismo tiempo, inserte otro rodamiento de bolas (ver Figura 1).
3. Al instalarlo en el eje, ajuste a presión mientras aplica una carga al pista interior del embrague ensamblado en la carcasa (ver Figura 2).
4. Al ajuste a presión el embrague de leva en la carcasa y el eje simultáneamente, evite aplicar carga únicamente al pista exterior pista interior o exterior. Asimismo, evite golpear el embrague con un martillo u otro objeto.
5. Si entra materia extraña en el embrague del árbol de levas, podría afectar su funcionamiento. Manipúlelo con cuidado y tome las medidas necesarias para protegerlo del polvo.
6. El producto viene precargado con grasa (EXXON MOBILE Beacon 325J) y puede utilizarse inmediatamente. El rango de temperatura ambiente de uso es de -30 °C a 80 °C.
7. Si utiliza lubricación con aceite, enjuague la grasa antes de usar. Consulte aquí las marcas de aceite. Mantenga el nivel de aceite por encima del centro del eje.
8. Nunca utilice aceite o grasa que contenga aditivos de extrema presión, ya que pueden provocar que el embrague patine.
Serie BB 1K-K Tipo (con chavetero pista interior) Manipular con cuidado Serie BB 2K-K Tipo (con chaveteros pista exterior). Manipular con cuidado.
1. El tipo BB-1K-K tiene ajuste deslizante en el eje y un ajuste con interferencia en la carcasa. El par se transmite mediante interferencia con la carcasa; por lo tanto, ajuste a presión de que las dimensiones y el espesor de pared de la carcasa cumplan con las especificaciones recomendadas que se indican en la página de cada producto. Una interferencia insuficiente puede impedir la transmisión del par.
2. El modelo BB-2K-K tiene ajuste deslizante con el eje y un ajuste intermedio con la carcasa. Utilice la llave incluida para fijarlo en su lugar.
3. Al instalar un piñón o engranaje en una carcasa, aplique presión uniformemente pista exterior para ajuste a presión el tipo BB-1K-K y asegure el tipo BB-2K-K usando la llave incluida. Asimismo, evite golpear el embrague con un martillo u otro objeto. En ese caso, inserte otro rodamiento de bolas (véase la figura 1).
4. Al fijarlo al eje, utilice la llave específica incluida para asegurarlo en su lugar. Nunca utilice una llave de martillo ni nada similar para golpear la parte superior de la llave.
5. La norma para chaveteros y ranuras es DIN 6885.3. Sin embargo, la profundidad de la ranura en pista interior de los modelos BB25-1K-K y BB25-2K-K es 0,5 mm menor que el valor estándar. Por lo tanto, la ranura en el lado del eje debe ser 0,5 mm más profunda. La norma para pista interior de los modelos BB40-1K-K y BB40-2K-K es DIN 6885.1.
6. Si entra materia extraña en el embrague del árbol de levas, podría afectar su funcionamiento. Manipúlelo con cuidado y tome las medidas necesarias para protegerlo del polvo.
7. El producto viene precargado con grasa (EXXON MOBILE Beacon 325J) y puede utilizarse inmediatamente. El rango de temperatura ambiente de uso es de -30 °C a 80 °C.
8. Si utiliza lubricación con aceite, enjuague la grasa antes de usar. Consulte aquí las marcas de aceite. Mantenga el nivel de aceite por encima del centro del eje.
9. Nunca utilice aceite o grasa que contenga aditivos de extrema presión, ya que pueden provocar que el embrague patine.
Serie BB tipo 2GD (con juntas de goma en ambos lados). Manipular con cuidado.
1. El modelo BB-2GD se instala mediante ajuste a presión, y las funciones de rodamiento y embrague se logran aplicando la interferencia adecuada. Asegúrese de que el eje y la carcasa tengan las dimensiones recomendadas que se indican en la página de cada producto. Una interferencia insuficiente puede impedir la transmisión del par.
2. Al instalar un piñón o engranaje en una carcasa, aplique presión al pista exterior para ajuste a presión. Al mismo tiempo, inserte otro rodamiento de bolas (ver Figura 1).
3. Al instalar la carcasa (con el embrague ya instalado) en el eje, ajuste a presión mientras aplica una carga al pista interior del embrague (ver Figura 2).
4. Al ajuste a presión el embrague de leva en la carcasa y el eje simultáneamente, evite aplicar carga únicamente al pista exterior pista interior o exterior. Asimismo, evite golpear el embrague con un martillo u otro objeto.
5. El producto viene precargado con grasa (EXXON MOBILE Beacon 325J) y puede utilizarse inmediatamente. El rango de temperatura ambiente de uso es de -30 °C a 80 °C.
Serie BB 2GD1K-K Tipo (Sellos de contacto de goma en ambos lados, pista interior con ranura para llave) Manipular con cuidado
1. El ajuste con el eje es ajuste deslizante, mientras que el ajuste con la carcasa es ajuste a presión. El par se transmite a través de la interferencia con la carcasa; por lo tanto, asegúrese de que las dimensiones y el espesor de pared de la carcasa cumplan con las especificaciones recomendadas que se indican en la página de cada producto. Una interferencia insuficiente puede impedir la transmisión del par.
2. Al instalar un piñón o engranaje en su alojamiento, aplique una presión uniforme sobre pista exterior para ajuste a presión. Evite golpear el embrague con un martillo u otro objeto. A continuación, inserte otro rodamiento de bolas (véase la figura 1).
3. Al fijarlo al eje, utilice la llave específica incluida para asegurarlo en su lugar. Nunca utilice una llave de martillo ni nada similar para golpear la parte superior de la llave.
4. La norma para chaveteros y chaveteros es DIN 6885.3. Sin embargo, la profundidad del chavetero en pista interior del BB25-2GD1K-K es 0,5 mm menor que el valor estándar. Por lo tanto, el chavetero en el eje debe ser 0,5 mm más profundo. La norma para pista interior del BB40-2GD1K-K es DIN 6885.1.
5. El producto viene precargado con grasa (EXXON MOBILE Beacon 325J) y puede utilizarse inmediatamente. El rango de temperatura ambiente de uso es de -30 °C a 80 °C.
