datos técnicos sobre el manejo del embrague
Serie BS: Manipular con cuidado
- 1. Embrague de leva diseñado específicamente para evitar la rotación inversa de ejes de baja velocidad, como transportadores y bombas.
- 2. Método de lubricación y medidas de prevención del polvo
BS30～BS135 BS160～BS350 Especificaciones de lubricación La grasa ya viene incorporada.
No requiere engrase.Es un tipo lubricado con grasa, por lo que solo necesita cambiarse una vez al año. Medidas de prevención del polvo ・Sello de aceite de doble labio ・Placa antipolvo
・Sello de aceite de doble labio - 3. Antes de la instalación, asegúrese de comprobar que el sentido de giro pista interior del embrague de leva BS (flecha en la cara del extremo del pista interior) sea el mismo que el sentido de giro del transportador.
- 4. Fije firmemente el brazo de torsión al cuerpo del embrague de leva BS con pernos de resistencia 10.9 o superior. Asegúrese también de que la superficie de contacto con pista exterior del brazo de torsión sea plana y esté libre de suciedad, etc., para que se obtenga la fricción suficiente al apretar los pernos.
- 5. Se recomienda una tolerancia del diámetro del eje de h7 o h8.

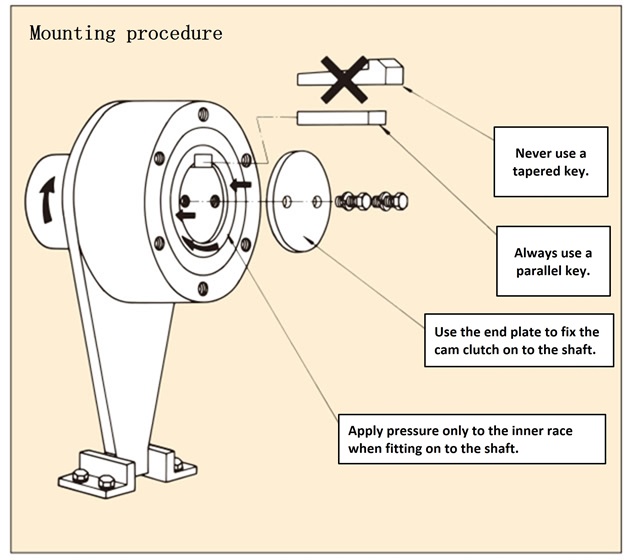

- 6. Al instalar el embrague de leva BS en el eje, asegúrese de aplicar fuerza en la cara del extremo pista interior. Nunca golpee la cara del extremo pista interior directamente con un martillo de hierro, ni aplique fuerza en pista exterior, el retén de aceite o la placa antipolvo (retén de grasa).
- 7. Al montarlo en el eje, asegúrese de usar una chaveta paralela y fíjela con una placa de tope. Nunca use una llave de impacto o similar para golpear la parte superior de la chaveta, ya que esto podría dañar el embrague del árbol de levas.
- 8. La punta del brazo de torsión oscilará ligeramente en el eje durante la rotación. Debe impedirse que la punta del brazo de torsión gire únicamente en el sentido de rotación y debe tener suficiente libertad en el eje para permitir esta oscilación (véase el diagrama de instalación). Si la punta del brazo de torsión está completamente fija, se producirá torsión dentro del embrague de levas, lo que podría dañarlo.
- 9. Para BS30 a BS200, un brazo de torsión en un lado es suficiente, pero para BS220 a BS450, utilice brazos en ambos lados para que el punto de fuerza esté en el centro y no a un lado.
- 10. El brazo de torsión y la cubierta de seguridad para el embrague de leva BS también están estandarizados, así que utilícelos.
- 11. Para obtener información sobre lubricación y mantenimiento, consulte aquí.

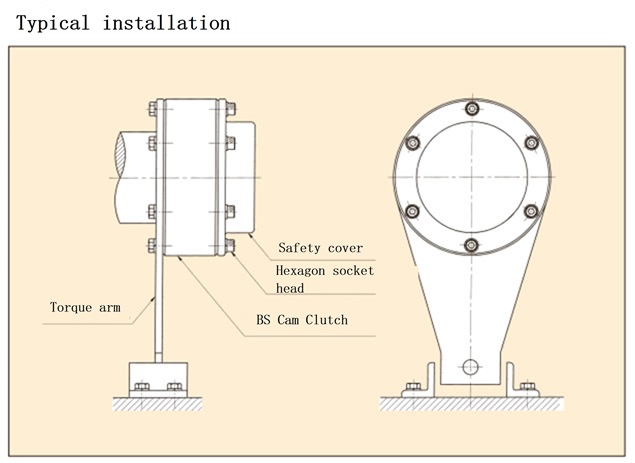

Funda de seguridad serie BS. Manipular con cuidado.
- 1. Al instalar el embrague de leva BS, asegúrese de instalarlo de forma segura utilizando los pernos de cabeza hexagonal y las arandelas de resorte incluidos.
- 2. Instale la cubierta de seguridad en el lado opuesto del brazo de torsión.
- 3. Consulte manuales de instrucciones para obtener más detalles.
- 4. Esta cubierta es únicamente una cubierta de seguridad y no puede utilizarse como depósito de aceite.
