datos técnicos sobre el manejo del embrague
Serie LD. Manipular con cuidado.
- 1. Recomendamos que la tolerancia del diámetro interior de las poleas, etc., unidas al pista exterior sea H6 o H7.
- 2. La estructura de leva y rodillo implica que el rodamiento de rodillos está integrado. Al insertar o extraer pista interior, hágalo con cuidado para evitar que el rodillo se salga.
- 3. Al montar el rodamiento en el eje, aplique presión a la cara del extremo pista interior e insértelo suavemente. En este momento, tenga cuidado de que no se salga del pista exterior.
- 4. Para evitar que pista exterior se mueva lateralmente, fabrique y fije una placa (dimensiones aquí). Si no se fija la placa, el pista exterior del embrague de levas se desplazará lateralmente.

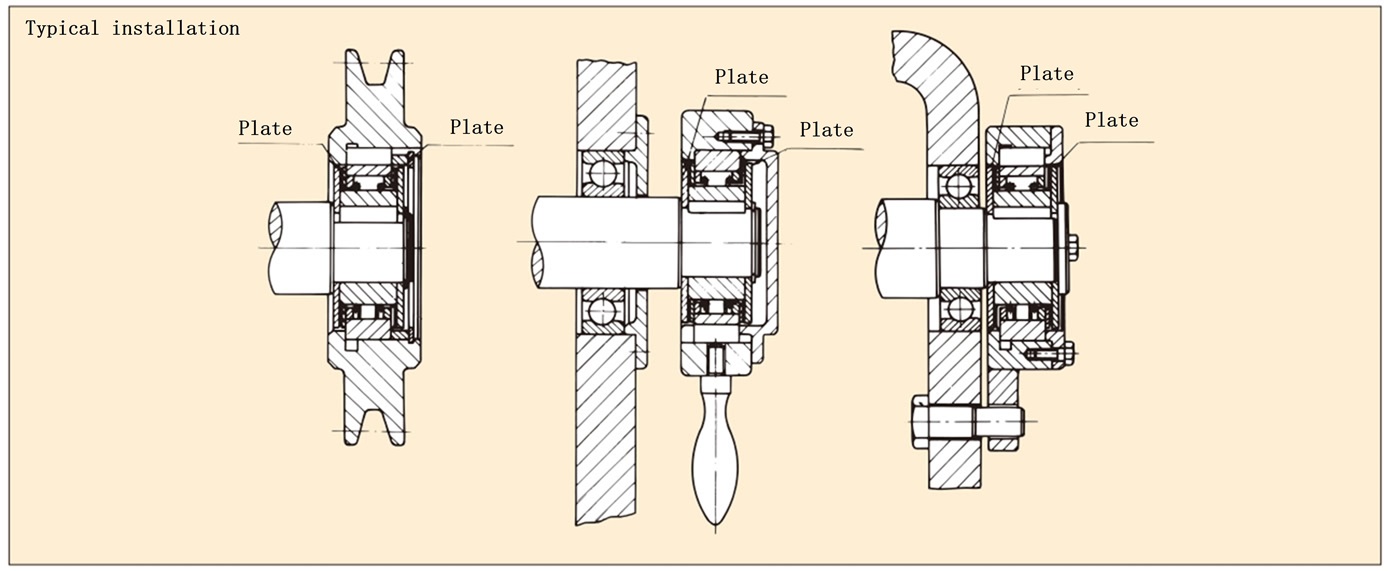

- 5. Aplique grasa entre la placa y el metal de empuje (vea el ejemplo de instalación).
- 6. Si se aplica una carga de empuje al embrague de leva, proporcione un dispositivo separado para soportar la carga de empuje.
- 7. Si se aplica una carga radial que exceda el valor admisible durante el ralentí, instale cojinetes en ambos lados.
- 8. El diámetro exterior del embrague de leva y del rodamiento con el mismo diámetro exterior se indican en la tabla de dimensiones de la página del producto para el rodamiento que se instalará en el embrague de leva.
- 9. Utilice chaveta paralela tipo 2 JIS B1301-1959 (JIS antigua). Tenga en cuenta que las dimensiones de la chaveta pista exterior no se ajustan a la relación entre el diámetro del eje y la chaveta especificada en JIS.
- 10. Para obtener información sobre lubricación y mantenimiento, consulte aquí.
×
(Puedes moverlo arrastrándolo)
Dimensiones de plato recomendadas
| Tamaño | t | Φd | ΦD |
|---|---|---|---|
| LD04 | 2 | 10 | 40 |
| LD05 | 2 | 14 | 45 |
| LD06 | 3 | 20 | 52 |
| LD07 | 3 | 25 | 62 |
| LD08 | 3 | 30 | 70 |
