datos técnicos Selección de cadena transportadora de pequeño tamaño
Por favor, consulte las siguientes dimensiones al fabricar e instalar cadena Double Plus.

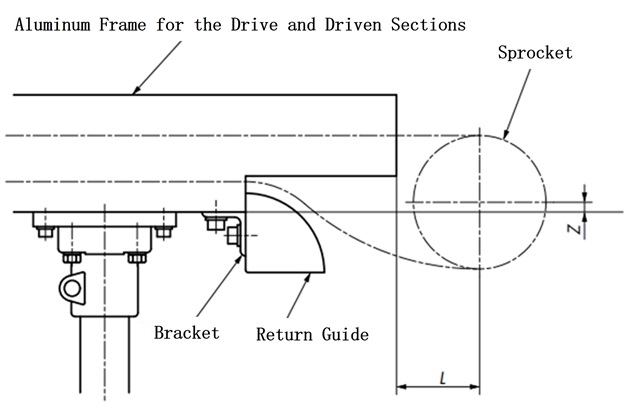

1. Posición de ambos extremos de la cinta transportadora y del piñón
| Tamaño y tipo de rodillo | Número de riel | Z | L |
|---|---|---|---|
| RF2030VRP | RF2030VRP-R2 RF2030VRP-R2S |
21.3 | 40 |
| RF2040VRP | RF2040VRP-R2 RF2040VRP-R2S |
14.7 | 50 |
| RF2050VRP | RF2050VRP-R2 RF2050VRP-R2S |
16.1 | 60 |
| RF2050VRP-R2HS | 76.2 | 60 | |
| RF2060VRP | RF2060VRP-R2 RF2060VRP-R2S |
14.9 | 70 |
| RF2080VRP | RF2080VRP-R2S | 24 | 100 |

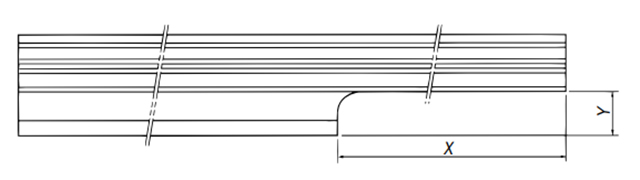

2. Dimensiones de procesamiento del marco de aluminio
El riel RF2050VRP-R2HS de la Tabla 17 no tiene un marco de aluminio para las partes de accionamiento y accionadas.
Consulte las dimensiones de la Tabla 17 cuando realice mecanizados adicionales en el marco intermedio.
| Tamaño y tipo de rodillo | RF2050VRP |
|---|---|
| Número de riel | RF2050VRP-R2HS |
| X (lado de la transmisión) | 340 |
| X (lado impulsado) | 120 |
| Y | 30 |

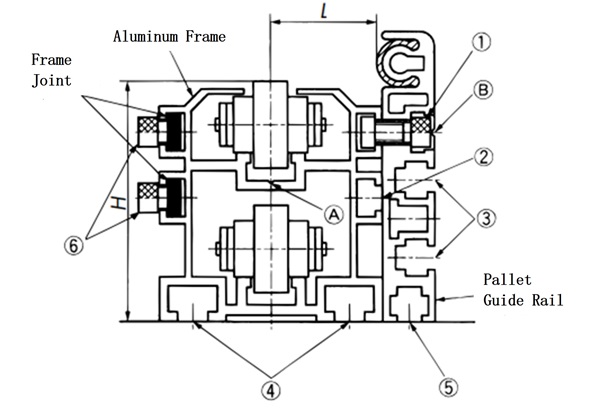

3. Pernos de montaje y altura de la cinta transportadora
| marco | (1) | (2) | (3) | (4) | (5) | (6) | H | L |
|---|---|---|---|---|---|---|---|---|
| RF2030VRP-R2 RF2030VRP-R2S |
M6×10 | M6 | M5 | M6 | M5 | M6×8 | 61.5 | 14.5 |
| RF2040VRP-R2 RF2040VRP-R2S |
M6×12 | M6 | M6 | M8 | M6 | M6×8 | 68 | 28.5 |
| RF2050VRP-R2 RF2050VRP-R2S |
M8×20 | M8 | M8 | M10 | M8 | M8×10 | 82.5 | 36 |
| ※RF2050VRP-R2HS | M8×20 | M8 | M8 | M10 | M8 | M8×10 | 142.5 | 37 |
| RF2060VRP-R2 RF2060VRP-R2S |
M8×20 | M8 | M8 | M10 | M8 | M8×10 | 95 | 44.5 |
| RF2080VRP-R2S | M8×25 | M8 | M8 | M10 | M8 | M8×12 | 130 | 47 |
- 1) Alineación entre marcos de aluminio
Alinee la posición con la ranura en V indicada por la flecha (A) en el diagrama anterior como referencia y fíjela a la base con el perno de la Tabla 18 (4). - 2) Conexión de marco de aluminio
Tras la alineación, se puede fijar con la unión del marco.
*La junta del marco no sirve para alinear marcos de aluminio. - 3) Instalación canal guía para palets
Taladre un orificio del tamaño requerido en la posición de la ranura en V indicada por la flecha (B) en la ilustración y fíjelo con el perno hexagonal de la Tabla 18 (1). - 4) *En la tabla anterior, hay una diferencia de altura de 60 mm entre el marco de aluminio y el canal guía de la paleta.
Utilice un collarín de ajuste de altura debajo del canal guía del palé.
4. Paso de la pata de la cinta transportadora
Determinar en función del peso de la carga que se transporta y del momento de inercia que se muestra en la Tabla 19. Sin embargo, independientemente del momento de inercia, diseñar las conexiones del marco de manera que estén soportadas por las patas.

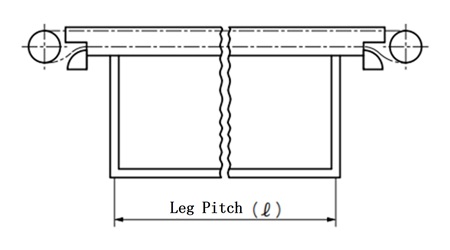

Cómo calcular el paso de pierna (ℓ)
- I = Momento de inercia (cm 4) (ver Tabla 19)
- W = Masa de la carga (kg/m)
- δ = deflexión (2 mm)
- E = 7,0 × 10 3 (kg/mm 2)
Nota: La masa de carga (W) se establece en (0,6W) para tener en cuenta el desequilibrio de carga, ya que se utilizan dos cadenas en paralelo.
| clasificación | número de modelo del marco | Momento de inercia (I) cm 4 |
|---|---|---|
| Estructura de aluminio | RF2030VRP-R2 | 17.127 |
| RF2040VRP-R2 | 40.185 | |
| RF2050VRP-R2 | 84.039 | |
| RF2060VRP-R2 | 135.137 | |
| Con rieles de acero Estructura de aluminio |
RF2030VRP-R2S | 17.821 |
| RF2040VRP-R2S | 44.312 | |
| RF2050VRP-R2S | 95.623 | |
| RF2050VRP-R2HS | 442.093 | |
| RF2060VRP-R2S | 171.761 | |
| RF2080VRP-R2S | 360.726 |
*El segundo momento de área (I) del marco impulsor y del marco impulsado es el mismo que el anterior.
5. Estructura de aluminio con rieles de acero

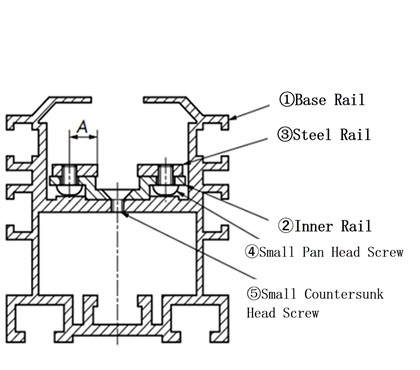

1) Estructura transversal

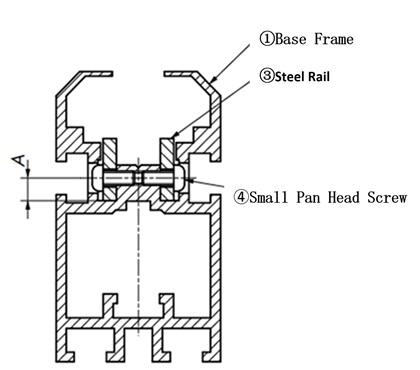

RF2030VRP
RF2040VRP～RF2080VRP
| número de modelo del marco | Riel de acero (número de producto 3) | Tornillos de montaje de riel de acero (Parte número 4) Tornillo de cabeza plana con ranura en cruz |
Tornillos de montaje del riel interior (artículo n.º 5) Tornillo de máquina de cabeza plana con ranura en cruz |
||
|---|---|---|---|---|---|
| Para uso intermedio | Para uso en vehículos y vehículos con conductor | tamaño (Espesor de la placa x ancho) |
Una dimensión | ||
| RF2030VRP-R2S | RF2030VRP-R1SK, -R1SJ | 3×13 | 4.75 | M3×7 | - |
| RF2040VRP-R2S | RF2040VRP-R1SK, -R1SJ | 3×13 | 8.4 | M4×5 | M4×6 |
| RF2050VRP-R2S | RF2050VRP-R1SK, -R1SJ | 3×13 | 8.4 | M4×6 | M4×6 |
| RF2050VRP-R2HS | - | 3×13 | 8.4 | M4×6 | M4×6 |
| RF2060VRP-R2S | RF2060VRP-R1SK, -R1SJ | 3×13 | 8.4 | M4×6 | M4×6 |
| RF2080VRP-R2S | RF2080VRP-R1SK, -R1SJ | 6×16 | 10.5 | M5×8 | M6×10 |

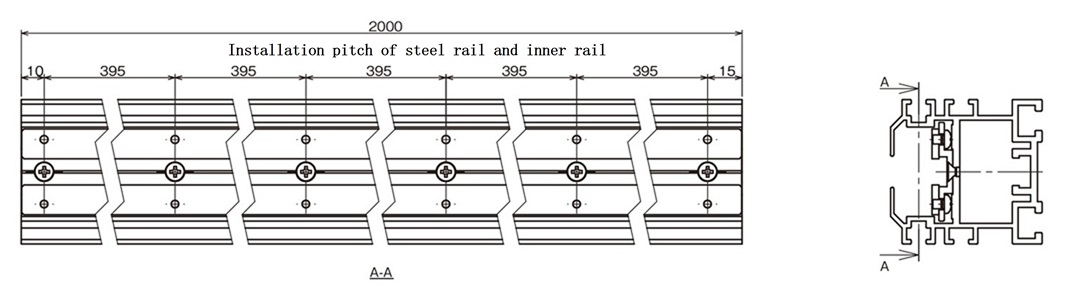

2) Diagrama de ensamblaje del bastidor intermedio

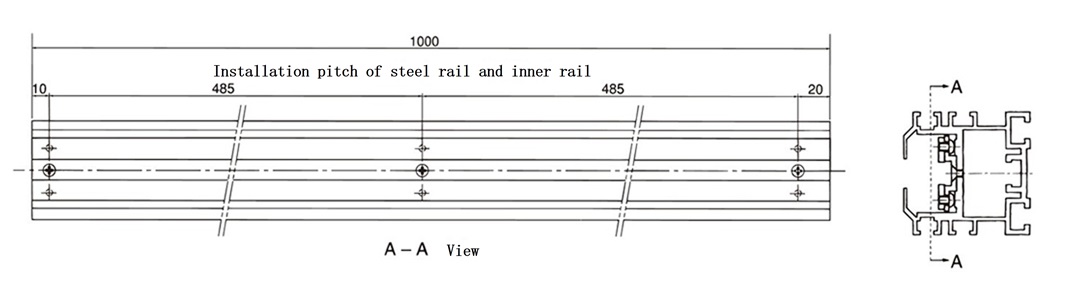

3) Diagrama de montaje del bastidor motriz y conducido
- ・RF2050VRP-R2HS no tiene bastidor para las partes motriz y accionada.
- ・Hay una muesca en el borde inferior derecho de la imagen superior. (Ejemplo de RF2030VRP-R1K)
4) Puntos importantes a tener en cuenta al manipular marcos de aluminio con rieles de acero
- 1. Al cortar un marco de aluminio con rieles de acero
- (1) Corte el centro del marco o el área que no sea la parte del tornillo.
- (2) Elimine cualquier rebaba que haya aparecido en la superficie cortada.
- (3) Atornille el riel de acero y el riel interior, y el riel interior y el marco principal juntos a 15 a 30 mm de la superficie de corte.
- (4) El mecanizado se realiza en cada pieza individualmente, y cualquier rebaba o viruta que se haya generado durante el mecanizado se elimina por completo antes del reensamblaje. Asimismo, asegúrese de evitar cualquier desalineación en el corte a 45°.
- 2. Conexión del marco
Después de conectar los marcos, si existen irregularidades (verticales u horizontales) en las superficies de acoplamiento de los rieles de acero, chaflanelas ligeramente para evitar que los rodillos de la cadena se atasquen.
