Selección cadena superior datos técnicos

La segunda mitad de esta página también presenta los siguientes ejemplos de selección:
(Haga clic en cada elemento para desplazarse al texto principal).

Ejemplo de selección de cadena modular plástica (ancha)

Paso 1. Comprobar las condiciones de transporte

  • - Ancho de transporte: aprox. 600 mm
  • ・ longitud del transportador de la cinta transportadora: 10 m
  • ・Velocidad de transporte: 20 m/min
  • ・Material transportado...latas de 350 ml (98 kg/m 2)
  • Acumulación... Acumulación completa en la cinta transportadora
  • • Temperatura... temperatura normal
  • ・Lubricación...lubricación con agua jabonosa

Paso 2. Seleccione las especificaciones de la cadena.

Especificaciones Baja fricción / antidesgaste (LFB), tipo abierto seleccionado
(BTO6-6096-LFB)

Paso 3. Seleccionar tira de desgaste

polietileno de ultra alto peso molecular seleccionado
(BTO6-6096-LFB)

Paso 4. Calcula la tensión que actúa sobre la cadena.

  • m1 = Masa aproximada de la cadena...4 kg/m
    Ancho de la cadena: 609,6 mm
    6,56 (valor de catálogo kg/m 2) x 609,6/1000 ≒ 4 (kg/m)
  • S1 = Longitud de la sección de transporte...0 m
  • m² = masa de material transportado en la sección de transporte...0 kg/m
  • S2 = Longitud de la sección del acumulador...10 m
  • m3= Masa del material transportado en el acumulador...60 kg/m
    Ancho de la cadena: 609,6 mm
    98 (kg/ m2 en las condiciones anteriores) × 609,6/1000 ≒ 60 (kg/m)
  • μ1 = Coeficiente de fricción dinámica entre la cadena y tira de desgaste...0,13 (ver Tabla 2)
  • μ2 = Coeficiente de fricción entre la cadena y el objeto transportado en la sección de acumulación...0,13 (Ver Tabla 2)
  • V = Velocidad de la cadena...20 m/min
  • η = eficiencia mecánica de la unidad de accionamiento...0,8

Unidades SI (kN)

F = 9.80665 × 10-3 × {(2.1 × 4 + 0) × 0 × 0.13
+ (2.1 × 4 + 60) × 10 × 0.13 + 60 × 10 × 0.13} = 1.64kN

P = 1.64 × 20 60 × 0.8 = 0.683kW

Unidades de gravedad

F = (2.1 × 4 + 0) × 0 × 0.13 + (2.1 × 4 + 60) × 10 × 0.13
+ 60 × 10 × 0.13 = 166.9kgf

P = 166.9 × 20 6120 × 0.8 = 0.682kW

Paso 5. Determinar el tipo y el ancho de la cadena

tensión equivalente a 1 m de ancho
F' = 1000 × 1,64 609,6
= 2,69 kN/m {274 kgf/m}

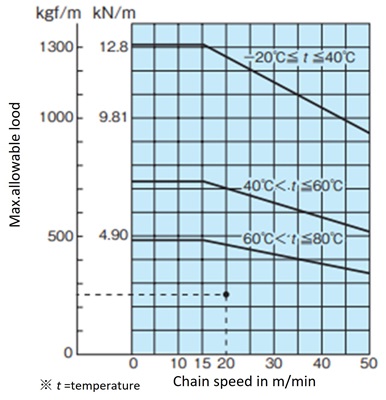

Utilizable según gráfico de carga admisible (consulte gráfico de carga admisible en la página de cada producto).

チェーン形式と幅の決定

Paso 6. Seleccione la unidad de piñón, eje y rodamiento.

Selección de piñones, ejes y unidades de rodamientos

Distancia entre apoyos del rodamiento = Ancho de la cadena (610) + 150 = 760 mm

Gráfico que muestra la relación entre la capacidad de conversión de ancho de 1 m (F') y el tramo de soporte del cojinete, y las especificaciones del eje y las unidades de cojinetes de uso común (Tablas 13, 37 y 38).

Unidad de cojinete de eje hexagonal 10T・38 Φ25～Φ35
o
Unidad de rodamiento de eje cuadrado 24T・40 Φ30～Φ35
Utilice una de las siguientes opciones:

Paso 7. Calcula la tensión que actúa sobre la cadena.

1) Comprobar el factor de carga de tensión de la cadena F1 (%)

F1 = 100 × 2.69 12.8 = 21.0%

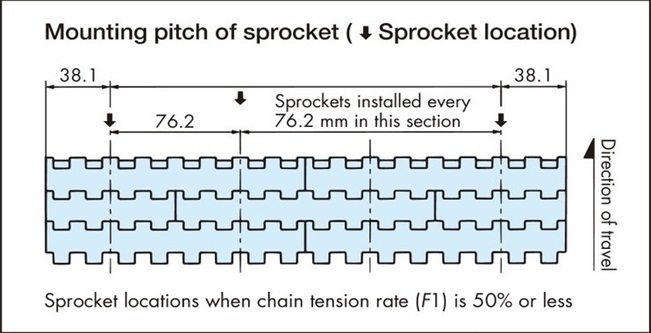

2) Determinación del paso de montaje del piñón

Dado que F1 es inferior al 50%, según (8) de la Sección 4-3, el piñón debe instalarse en el siguiente paso.

スプロケット取付ピッチの決定

Ejemplo de selección de la serie WT0700

barra nasal lateral accionada

barra nasal lateral accionada

●Fórmula de cálculo (unidad SI: kN)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = m1・L・μ1・fn × 9.80665 × 10-3

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3

• Tensión de la cadena

F = FB

*) Si no hay acumulación de mercancías transportadas, L S = 0

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT0705-W300-LFG
(m1=5.9×0.3=1.77kg/m)
Ancho de la cadena 300mm
Disposición L=2m
Velocidad de la cadena V=15m/min
Mercancías transportadas Lata de aluminio de 500 ml (auténtica)
Cantidad de material transportado (por cada metro de longitud) metro2 =139 kg/m 2 (523 g/pieza)
×0,3 m = 41,7 kg/m
tira de desgaste Polietileno de peso molecular ultraalto
(Riel de plastico)
Distancia de acumulación Ls=2m
Lubricación seco
Temperatura ambiente 20℃
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ1=0.2
Coeficiente de fricción dinámica entre la cadena y el objeto transportado μ2=0.2
Coeficiente de barra nasal fn=1.8

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = 0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3 = 0.35kN

• Use el criterio

carga máxima admisible ≧ F B'

Convertir a por cada metro de ancho de cadena

FB' = 1000 × FB 300 = 1.17(kN/m)

Según gráfico de carga admisible, tensión admisible es de 2,5 (kN/m).

2.5(kN/m)≧1.17(kN/m)

Hay cadenas de selección disponibles.

barra nasal delantera

barra nasal delantera

●Fórmula de cálculo (unidad SI: kN)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 1.1m1・L・μ1 × 9.80665 × 10-3

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn

• Tensión de la cadena

F = FB

*) Si no hay acumulación de mercancías transportadas, L S = 0

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT0705-W300-LFG
(m1=5.9×0.3=1.77kg/m)
Ancho de la cadena 300mm
Disposición L=2m
Velocidad de la cadena V=15m/min
Mercancías transportadas Lata de aluminio de 500 ml (auténtica)
Cantidad de material transportado (por cada metro de longitud) metro2 =139 kg/m 2 (523 g/pieza)
×0,3 m = 41,7 kg/m
tira de desgaste Polietileno de peso molecular ultraalto
(Riel de plastico)
Distancia de acumulación Ls=2m
Lubricación seco
Temperatura ambiente 20℃
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ1=0.2
Coeficiente de fricción dinámica entre la cadena y el objeto transportado μ2=0.2
Coeficiente de barra nasal fn=1.8

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 1.1 × 1.77 × 2 × 0.2 × 9.80665 × 10-3 = 0.0077kN

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = [0.0077 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.62kN

• Use el criterio

carga máxima admisible ≧ F B'

Convertir a por cada metro de ancho de cadena

FB' = 1000 × FB 300 = 2.07(kN/m)

Según gráfico de carga admisible, tensión admisible es de 2,5 (kN/m).

2.5(kN/m)≧2.07(kN/m)

Hay cadenas de selección disponibles.

Barras nasales en ambos extremos

Barras nasales en ambos extremos

●Fórmula de cálculo (unidad SI: kN)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = m1・L・μ1・fn × 9.80665 × 10-3

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn

• Tensión de la cadena

F = FB

*) Si no hay acumulación de mercancías transportadas, L S = 0

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT0705-W300-LFG
(m1=5.9×0.3=1.77kg/m)
Ancho de la cadena 300mm
Disposición L=2m
Velocidad de la cadena V=15m/min
Mercancías transportadas Lata de aluminio de 500 ml (auténtica)
Cantidad de material transportado (por cada metro de longitud) metro2 =139 kg/m 2 (523 g/pieza)
×0,3 m = 41,7 kg/m
tira de desgaste Polietileno de peso molecular ultraalto
(Riel de plastico)
Distancia de acumulación Ls=2m
Lubricación seco
Temperatura ambiente 20℃
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ1=0.2
Coeficiente de fricción dinámica entre la cadena y el objeto transportado μ2=0.2
Coeficiente de barra nasal fn=1.8

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = [0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.63kN

• Use el criterio

carga máxima admisible ≧ F B'

Convertir a por cada metro de ancho de cadena

FB' = 1000 × FB 300 = 2.1(kN/m)

Según gráfico de carga admisible, tensión admisible es de 2,5 (kN/m).

2.5(kN/m)≧2.1(kN/m)

Hay cadenas de selección disponibles.

f n (coeficiente de la barra de la nariz)

Estado de lubricación Coeficiente de la barra nasal fn
Tipo deslizante
seco 1.8
agua jabonosa 1.35
Volver al inicio

Ejemplo de selección de tipo de las series WT1500, WT1510 y BTN5

barra nasal lateral accionada

barra nasal lateral accionada

●Fórmula de cálculo (unidad SI: kN)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = m1・L・μ1・fn × 9.80665 × 10-3

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3

• Tensión de la cadena

F = FB

*) Si no hay acumulación de mercancías transportadas, L S = 0

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT1506-K30-ALF
(m1=6.7×0.762=5.1kg/m)
Ancho de la cadena 762mm
Disposición L=4m
Velocidad de la cadena V=15m/min
Mercancías transportadas Lata de aluminio de 500 ml (auténtica)
Cantidad de material transportado (por cada metro de longitud) ​m² = 139 kg/ m2 (523 g/pieza)
×0,762 m = 106 kg/m
tira de desgaste Polietileno de peso molecular ultraalto (Riel de plastico)
Distancia de acumulación Ls=4m
Lubricación seco
Temperatura ambiente 20℃
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ1=0.15
Coeficiente de fricción dinámica entre la cadena y el objeto transportado μ2=0.14
Coeficiente de barra nasal fn=1.35 (tipo de rodillo de rodamiento)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = 0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3 = 1.28kN

• Use el criterio

carga máxima admisible ≧ F B'

Convertir a por cada metro de ancho de cadena

FB' = 1000 × FB 762 = 1.68(kN/m)

Según gráfico de carga admisible, tensión admisible es de 10,5 (kN/m).

10.5(kN/m)≧1.68(kN/m)

Hay cadenas de selección disponibles.

barra nasal delantera

barra nasal delantera

●Fórmula de cálculo (unidad SI: kN)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 1.1m1・L・μ1 × 9.80665 × 10-3

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn

• Tensión de la cadena

F = FB

*) Si no hay acumulación de mercancías transportadas, L S = 0

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT1506-K30-ALF
(m1=6.7×0.762=5.1kg/m)
Ancho de la cadena 762mm
Disposición L=4m
Velocidad de la cadena V=15m/min
Mercancías transportadas Lata de aluminio de 500 ml (auténtica)
Cantidad de material transportado (por cada metro de longitud) ​m² = 139 kg/ m2 (523 g/pieza)
×0,762 m = 106 kg/m
tira de desgaste Polietileno de peso molecular ultraalto (Riel de plastico)
Distancia de acumulación Ls=4m
Lubricación seco
Temperatura ambiente 20℃
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ1=0.15
Coeficiente de fricción dinámica entre la cadena y el objeto transportado μ2=0.14
Coeficiente de barra nasal fn=1.35 (tipo de rodillo de rodamiento)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 1.1 × 5.1 × 4 × 0.15 × 9.80665 × 10-3 = 0.03kN

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = [0.03 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.71kN

• Use el criterio

carga máxima admisible ≧ F B'

Convertir a por cada metro de ancho de cadena

FB' = 1000 × FB 762 = 2.24(kN/m)

Según gráfico de carga admisible, tensión admisible es de 10,5 (kN/m).

10.5(kN/m)≧2.24(kN/m)

Hay cadenas de selección disponibles.

Barras nasales en ambos extremos

Barras nasales en ambos extremos

●Fórmula de cálculo (unidad SI: kN)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = m1・L・μ1・fn × 9.80665 × 10-3

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn

• Tensión de la cadena

F = FB

*) Si no hay acumulación de mercancías transportadas, L S = 0

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT1506-K30-ALF
(m1=6.7×0.762=5.1kg/m)
Ancho de la cadena 762mm
Disposición L=4m
Velocidad de la cadena V=15m/min
Mercancías transportadas Lata de aluminio de 500 ml (auténtica)
Cantidad de material transportado (por cada metro de longitud) ​m² = 139 kg/ m2 (523 g/pieza)
×0,762 m = 106 kg/m
tira de desgaste Polietileno de peso molecular ultraalto (Riel de plastico)
Distancia de acumulación Ls=4m
Lubricación seco
Temperatura ambiente 20℃
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ1=0.15
Coeficiente de fricción dinámica entre la cadena y el objeto transportado μ2=0.14
Coeficiente de barra nasal fn=1.35 (tipo de rodillo de barra de nariz)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = [0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.72kN

• Use el criterio

carga máxima admisible ≧ F B'

Convertir a por cada metro de ancho de cadena

FB' = 1000 × FB 762 = 2.26(kN/m)

Según gráfico de carga admisible, tensión admisible es de 10,5 (kN/m).

10.5(kN/m)≧2.26(kN/m)

Hay cadenas de selección disponibles.

f n (coeficiente de la barra de la nariz)

Estado de lubricación Coeficiente de la barra nasal fn
Tipo deslizante Tipo de rodamiento/rodillo
seco 1.8 1.35
agua jabonosa 1.35
Volver al inicio

Ejemplo de selección de tipo WT2525VG-K

Ejemplo de selección de transmisión inferior hacia adelante/atrás

Ejemplo de selección de transmisión inferior hacia adelante/atrás

●Fórmula de cálculo (unidad SI: kN)

- Tensión vía de retorno (lado del seguidor)

[Tensión de sección A: F A]

FA = 1.1m1・L1・μ1 × 9.80665 × 10-3

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = 1.1{FA + (m1 + m2) × L・μ1 × 9.80665 × 10-3}

- Tensión vía de retorno (lado de accionamiento)

[Tensión de la parte C: F C]

FC = FB + m1・L2・μ1 × 9.80665 × 10-3

• Tensión de la cadena

F = FC

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT2525VG-K36-G
(m1=9.5×0.9144=8.7kg/m)
Ancho de la cadena 914.4mm
Disposición L=10m, L1=6m, L2=4m
Velocidad de la cadena V=10m/min
Mercancías transportadas Lámina de cartón de 900 mm x 1800 mm x 5 mm
106,4 kg/ m2 = 861,8 g/hoja x 200 hojas (altura 1 m)
Cantidad de material transportado (por cada metro de longitud) m2=106.4kg/m2×0.9144m
=97.3kg/m
tira de desgaste Polietileno de peso molecular ultraalto (Riel de plastico)
Lubricación seco
Temperatura ambiente 20℃
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ1=0.25

- Tensión vía de retorno (lado del seguidor)

[Tensión de sección A: F A]

FA = 1.1 × 8.7 × 6 × 0.25 × 9.80665 × 10-3 = 0.14kN

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = 1.1 {0.14 + (8.7 + 97.3) × 10 × 0.25 × 9.80665 × 10-3} = 3.0kN

- Tensión vía de retorno (lado de accionamiento)

[Tensión de la parte C: F C]

FC = 3.0 + 8.7 × 4 × 0.25 × 9.80665 × 10-3 = 3.09kN

• Use el criterio

carga máxima admisible ≧ F B'

Convertir a por cada metro de ancho de cadena

FB' = 1000 × FB 914.4 = 3.34(kN/m)

Según gráfico de carga admisible, tensión admisible es de 12,8 (kN/m).

12.8(kN/m)≧3.34(kN/m)

Hay cadenas de selección disponibles.

Volver al inicio

Ejemplos de selección WT1515F-W y WT1516F-W

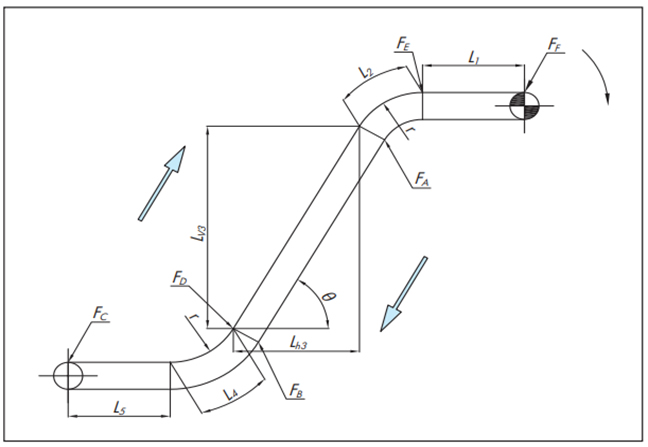

Cálculo del transporte inclinado (horizontal + inclinado + horizontal)

Básicamente, es igual que para el transporte inclinado (solo inclinado). La tensión que actúa sobre la sección curva entre la horizontal y la inclinada se corrige mediante el coeficiente de ángulo.

A continuación se muestra un ejemplo de cálculo para la ruta de transporte que se muestra.

Cálculo del transporte inclinado (horizontal + inclinado + horizontal)

●Fórmula de cálculo (unidad SI: kN)

L2 = r × αS　　L4 = r × αS

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = m1(L1 + L2) μ1・αL × 9.80665 × 10-3
L2 = r × αS

[Tensión de la parte B: F B]

F B = F A + m1 (L h3 ・ μ1-L v3) × 9,80665 × 10-3
Si F B < 0, entonces F B = 0

[Tensión de la parte C: F C]

FC = 1.1 × (FB + m1(L4 + L5)) × 9.80665 × 10-3・αL
L4 = r × αS

- Tensión lateral de transporte

[Tensión de la parte D: F D]

FD = {FC + (m1 + m2)(L4 + L5) μ1} × 9.80665 × 10-3・αL
L4 = r × αS

[Tensión en la sección E: F E]

FE = FD + (m1 + m2)(Lh3・μ1 + Lv3) × 9.80665 × 10-3

[Tensión de la parte F: F F]

FF = {FE + (m1 + m2)(L1 + L2) μ1} × 9.80665 × 10-3・αL
L2 = r × αS

• Tensión de la cadena

F = FF

Fuerza que actúa sobre pestañas antideslizantes

Al colocar pestañas antideslizantes en la cadena, calcule la fuerza ​Ft que se aplicará a un punto en pestañas antideslizantes.

La cadena se eleva en la sección curva entre la horizontal y la inclinada. La fuerza de elevación es máxima en ​L4.

Ft = FD sin θ/2 nt × 1000

norte t = L4 Número total de pestañas antideslizantes

n t = L 4 30 × (número de lengüetas tejidas en la dirección del ancho de la cadena)

pestañas antideslizantes Se puede utilizar si la fuerza ​Ft aplicada a un punto es 240 N o menos.

Ft < 240N

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT1515T-F-W400-LFG-10L-FM50N2
(m 1 =6,7×0,4=2,7kg/m)
Ancho de la cadena 400mm
Disposición L 1 = 0,7 m L v3 = 1,5 m L h3 = 0,866 m
​L5 = 0,7 m
r=0,5 m, ángulo 60°, coeficiente de longitud αs=1,0
​L2 = L4 = 0,5 × 1,0 = 0,5 m (altura de elevación 2 m)
ángulo de inclinación θ=60°
Velocidad de la cadena V=9m/min
Mercancías transportadas Piezas de aluminio, cubo de 20 mm, 120 piezas en una ubicación
Salteado
Cantidad de material transportado (por cada metro de longitud) ​m² = 30 kg/ m2 (15 g/pieza) × 0,4 m
=12 kg/m
tira de desgaste Polietileno de peso molecular ultraalto (Riel de plastico)
Distancia de acumulación Ls=4m
Lubricación seco
Temperatura ambiente 20℃
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ 1 =0,2 (coeficiente de ángulo αL=1,25)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 2.7 (0.7 + 0.5) 0.2 × 1.25 × 9.80665 × 10-3

[Tensión de la parte B: F B]

F B = 0,0079 + 2,7 (0,866 × 0,2 - 1,5) × 9,80665 × 10-3 = -0,027 kN
Dado que F <sub>B </sub> < 0, F<sub> B</sub> = 0 kN

[Tensión de la parte C: F C]

FC= 1.1 × (0 + 5.1(0.5 + 0.7)) 1.25 × 9.80665 × 10-3・αL = -0.083kN

- Tensión lateral de transporte

[Tensión de la parte D: F D]

FD={0.083 + (2.7 + 12)(0.5 + 0.7) 0.2 × 9.80665 × 10-3} × 1.25 = 0.15kN

[Tensión en la sección E: F E]

FE = 0.15 + (2.7 + 12)(0.866 × 0.2 + 1.5) × 9.80665 × 10-3 = 0.39kN

[Tensión de la parte F: F F]

FF = {0.39 + (2.7 + 12)(0.7 + 0.5) 0.2 × 9.80665 × 10-3・αL = 0.53kN

• Tensión de la cadena

F = 0.53kN

• Use el criterio

carga máxima admisible ≧ F

F' = 1000 × F 400 = 1.3(kN/m)

Según gráfico de carga admisible, tensión admisible es de 10,5 (kN/m).

10.5(kN/m)≧1.3(kN/m)

Hay cadenas de selección disponibles.

- Fuerza que actúa sobre pestañas antideslizantes

Ft = 0.15 × sin(60/2) 13 × 1000 = 5.8kN

n t = 400 30 = 13 ubicaciones

La fuerza aplicada a una pestaña pestañas antideslizantes es de 5,8 N.
Se puede utilizar porque es 5,8N < 240N.

Volver al inicio

Ejemplo de selección de tipo WT3816-K

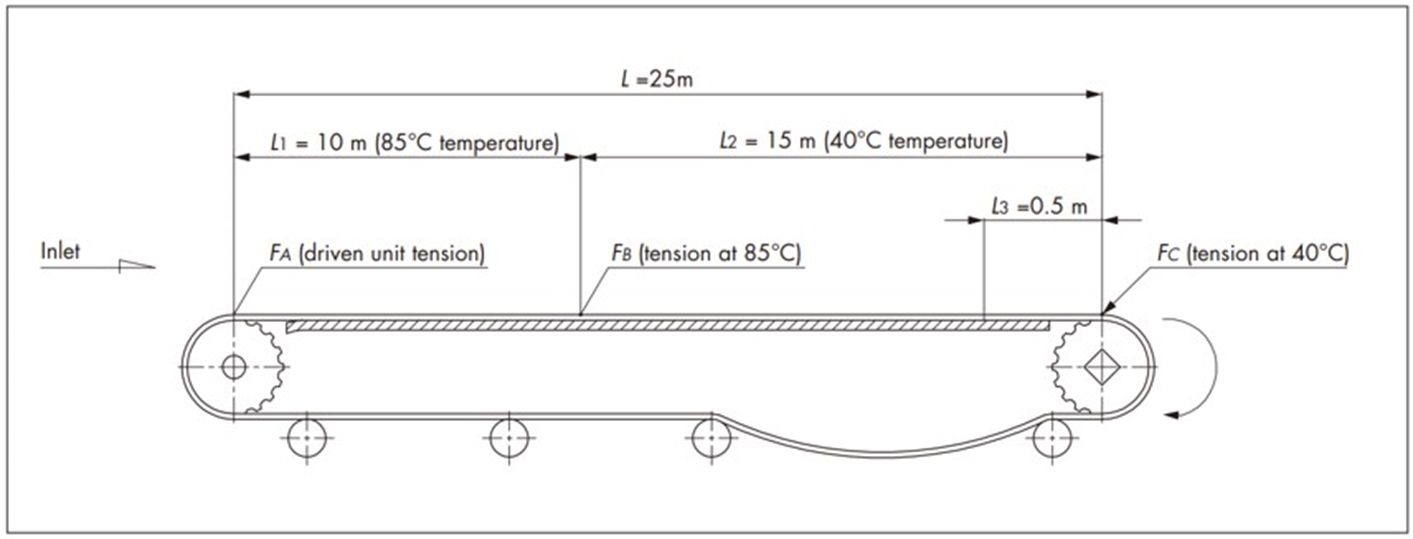

Transportadores especiales (pasteurizadores/calentadores/enfriadores)

Transportadores especiales (pasteurizadores/calentadores/enfriadores)

●Fórmula de cálculo (unidad SI: kN)

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 1.1m1・L・μ1 × 9.80665 × 10-3

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = FA + (m1 + m2) L1・μ1 × 9.80665 × 10-3

[Tensión de la parte C: F C]

FC = FB + {(m1 + m2) L2・μ1 + m2・L3・μ2} × 9.80665 × 10-3

●Ejemplo de cálculo (unidades SI)

Condiciones de uso
Tipo de cadena WT3816-K2000-HTW
(m1=9.8×2=19.6kg/m)
Ancho de la cadena 2000mm
Disposición L=25m, L1=10m, L2=15m
Velocidad de la cadena V=1m/min
Mercancías transportadas Botella de plástico de 1500 ml (real)
Cantidad de material transportado (por cada metro de longitud) ​m² = 200 kg/ m2 (1530 g/pieza) × 2 m
=400 kg/m
tira de desgaste Acero inoxidable (pulido)
Distancia de acumulación L3=0.5m
Lubricación Agua (agua tibia)
Temperatura ambiente Agua caliente (máximo 85 °C)
Coeficiente de fricción dinámica entre la cadena y tira de desgaste μ1=0.35
Coeficiente de fricción dinámica entre la cadena y el objeto transportado μ2=0.35

• Tensión vía de retorno

[Tensión de sección A: F A]

FA = 1.1 × 19.6 × 25 × 0.35 × 9.80665 × 10-3 = 1.85kN

- Tensión lateral de transporte

[Tensión de la parte B: F B]

FB = 1.85 + (19.6 + 400) × 10 × 0.35 × 9.80665 × 10-3 = 16.3kN

[Tensión de la parte C: F C]

FC = 16.3 + {(19.6 + 400) × 15 × 0.35 + 400 × 0.5 × 0.35} × 9.80665 × 10-3 = 38.6kN

• Use el criterio

La evaluación se realiza en cada rango de temperatura.
carga máxima admisible ≧ F

・A 85℃

Tensión de trabajo F = F B'

Convertir a por cada metro de ancho de cadena

FB' = 1000 × FB 2000 = 8.15(kN/m)

Según gráfico de carga admisible, tensión admisible a 85 °C es de 8,3 (kN/m).

8.3(kN/m)≧8.15(kN/m)

Hay cadenas de selección disponibles.

・Cuando la temperatura es de 40 ℃

Tensión de trabajo F = F C'

Convertir a por cada metro de ancho de cadena

FC' = 1000 × FC 2000 = 19.3(kN/m)

Según gráfico de carga admisible, tensión admisible a 40 °C es de 20 (kN/m).

20(kN/m)≧19.3(kN/m)

Hay cadenas de selección disponibles.

Puede utilizarse en todos los rangos de temperatura.

Volver al inicio
