datos técnicos Manejo cadena superior
4-3. Determinación del paso de montaje del piñón
A continuación se muestra el diagrama de paso de montaje de la rueda dentada para cada cadena.
Verifique qué porcentaje de la tensión admisible de la cadena (MÁX por 1 m de ancho) es la tensión F' calculada para 1 m de ancho de cadena obtenida utilizando la fórmula (2) en el paso 6.
Tenga en cuenta que esto puede cambiar dependiendo de la tasa de carga de tensión de la cadena F1.
Cálculo del factor de carga de tensión F1 (%)
F1 = 100F' A ...(3)
F'...ancho de cadena convertido a capacidad por metro calculado en el paso 6 kN/m{kgf/m}
Una... Ancho de cadena 1 m, capacidad de conversión kN{kgf} a cada temperatura de funcionamiento
Consulte el gráfico de carga admisible de la cadena.
Tipo ancho

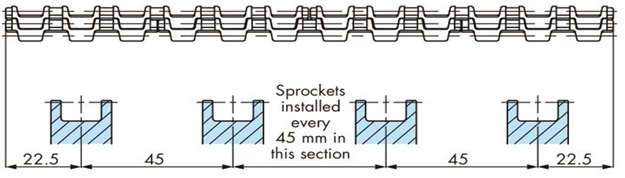

(1) Tipo WT0405-W

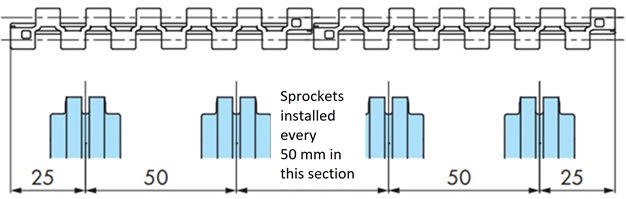

(2) Tipo WT0705-W
(3) Tipo BTN5, tipo BTN5-A
Nota: El piñón BT5-24T no es compatible con el BTN5-A (con sistema anti-deslizamiento). Se recomienda utilizar el BT5-32T. El WT-SW1500-24T sí es compatible.
(4) Tipo WT1505-K, tipo WT1505RN-K, tipo WT1505G-K, tipo WT1506-K

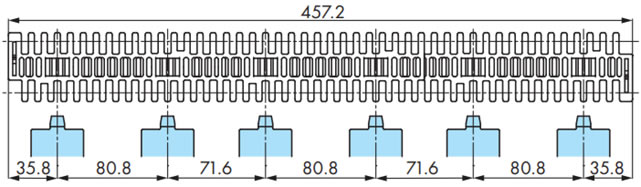

(5) Tipo WT1505GTO-K, tipo WT1505GTORN-K
(6) WT1515-W, WT1516-W, WT1515G-W, WT1515(T-)FW, WT1516(T-)FW, WT1515VG-W

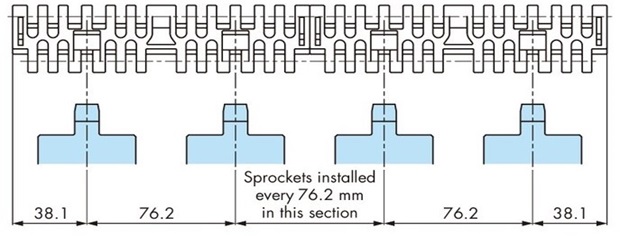

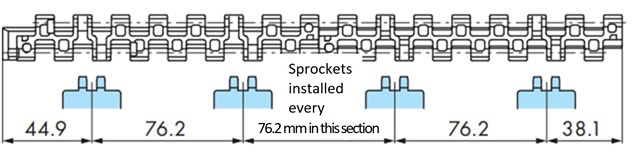

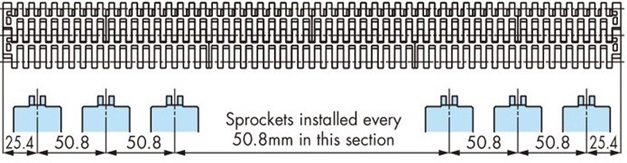

(7) Tipo WT1907-K
Nota: Para anchos de pulgadas impares, la distancia de montaje es de 76,2 mm por ubicación. Ajustar cerca del centro.

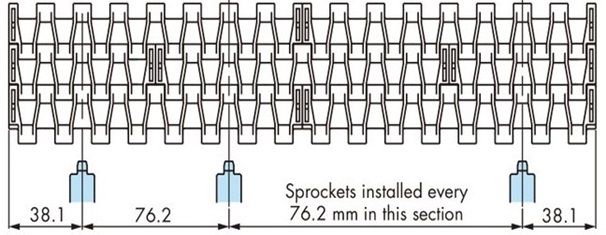

(8) Serie BT6, tipo BTC8, tipo BTC8-A
- Paso de montaje del piñón cuando el factor de carga de tensión (F1) es del 50 % o menos

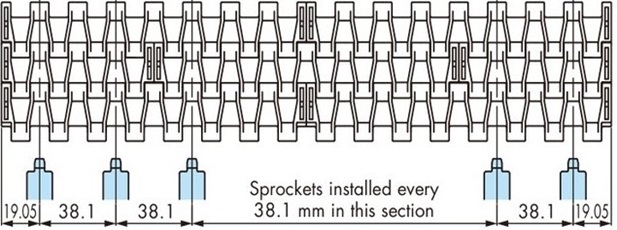

(9) Serie BT6, tipo BTC8
- Paso de montaje del piñón cuando el factor de carga de tensión (F1) supera el 50%

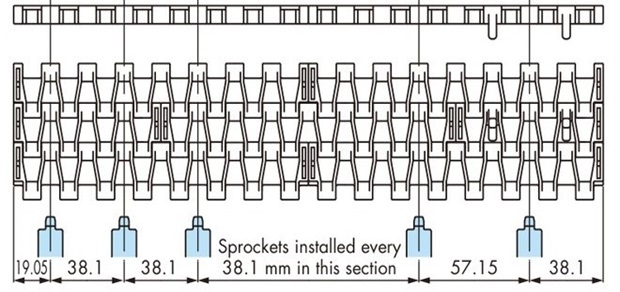

(10) Tipo BTC8-A
- Paso de montaje del piñón cuando el factor de carga de tensión (F1) supera el 50%

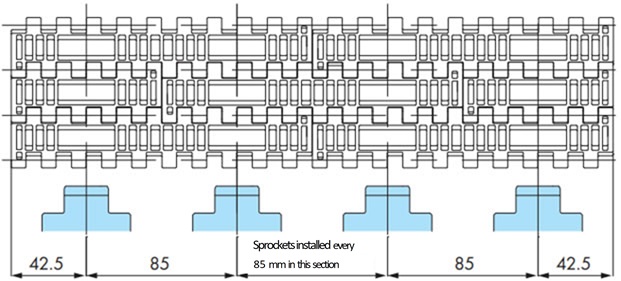

(11) Tipo WT2505-K, tipo WT2506-K, tipo BTM8H

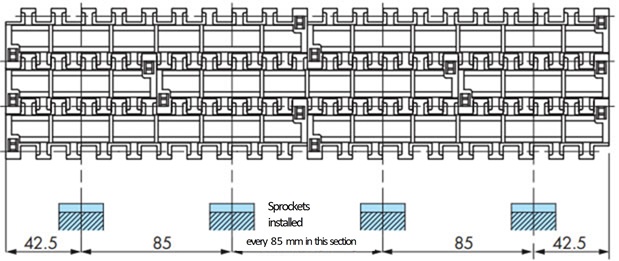

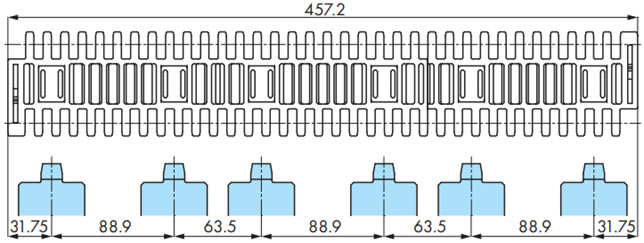

(12) Tipo WT2515-W, tipo WT2515G-W, tipo WT2515F-W
(13)WT2250FG、VG

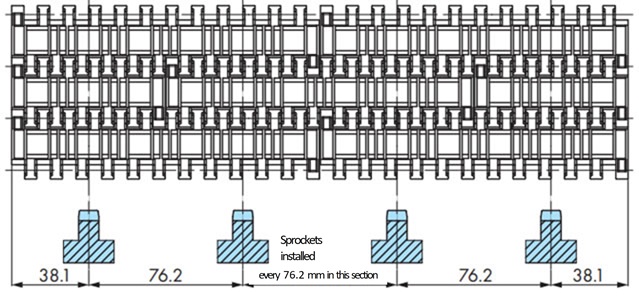

(14) Tipo BTC8S, tipo WT2525-K, tipo WT2525VG-K
(15) Tipo WT2705-K/Tipo WT2706-K
Nota)
- 1. *Asegúrese de colocar el piñón en la posición correcta.
- 2. Para anchos de pulgadas impares, la distancia de montaje será irregular en un punto. Ajústela cerca del centro.
(16) Tipo WT3005-K/Tipo WT3005G-K

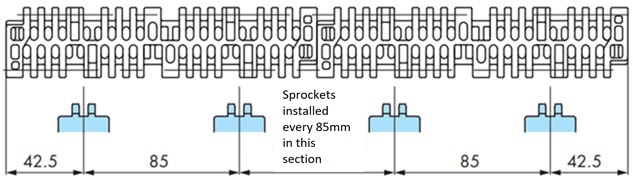

(17) WT3086-K/WT3086G-K

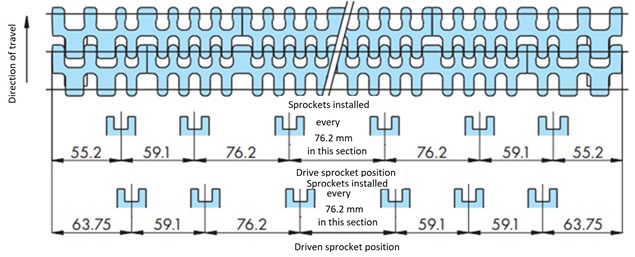

(18) Tipo WTU3015T-K
Nota: La rueda dentada motriz y la rueda dentada conducida están dispuestas de forma diferente.

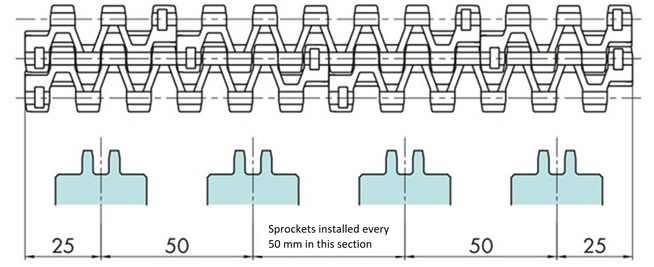

(19) Tipo WT3109-W
Nota: Cuando los piñones se disponen con una tasa de carga admisible del 0 al 50%, una ubicación estará a 50 mm de distancia.

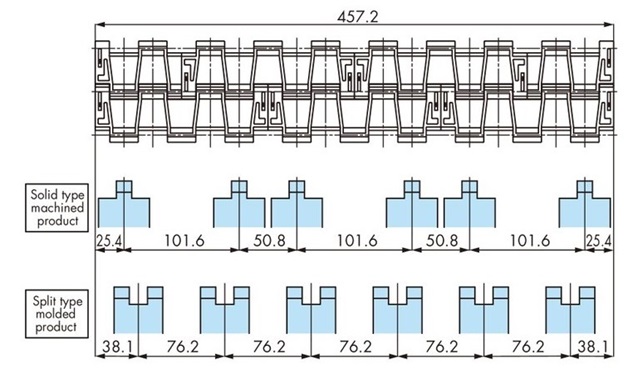

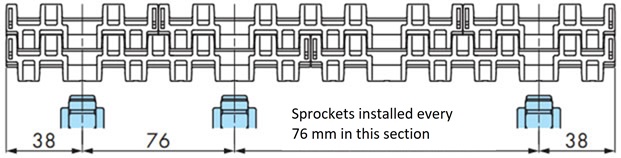

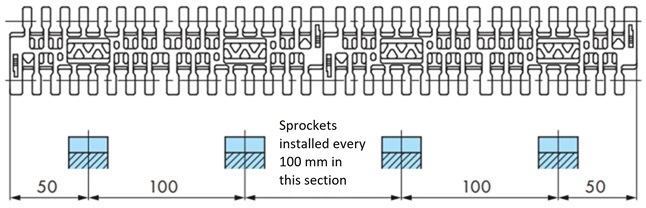

(20) Tipo WT3816-K
(21) Tipo WT3827-K
(22) Tipo WT3835-K

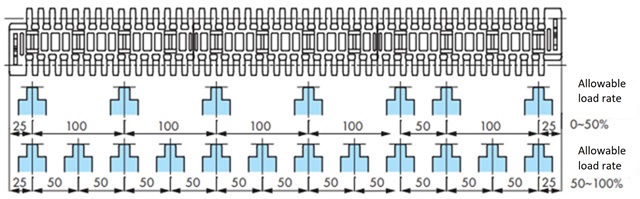

(23) Tipo WT3835-T (con pestañas antideslizantes)

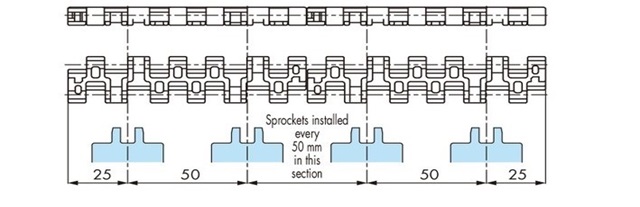

(24)BTH16
Nota: Cuando los piñones se disponen con una tasa de carga admisible del 0 al 50%, una ubicación estará a 50 mm de distancia.
(25) Tipo WT5707-K
(26) Tipo WT1306-W
