Selección cadena superior datos técnicos
Si desea consultar los procedimientos de selección y los puntos importantes, continúe a continuación.
Si desea acotar o seleccionar provisionalmente una serie de productos,
Por favor, haga clic aquí.
Si ya se han definido sus condiciones de uso y desea una selección detallada,
Por favor, haga clic aquí.
Selección de Mesa con rodillo plástico
Siga los pasos que se indican a continuación para seleccionar rodillo plástico que mejor se adapten a sus condiciones de transporte.
- 1. Comprobar las condiciones de transporte
- 2. Selección del tipo de cadena
- 3. Selección del tamaño de la cadena
- 4. Cálculo de la potencia requerida
Paso 1. Comprobar las condiciones de transporte
Verifique las condiciones de transporte.
elementos de confirmación del estado del transporte
| 1. Artículos transportados | (1)Material |
|---|---|
| (2) Masa por pieza (g/pieza) | |
| (3) Dimensiones (largo x ancho) mm | |
| 2. Ruta de transporte | (1) Esquema de transporte |
| (2) Longitud de la cinta transportadora (m) | |
| (3) Espacio m | |
| 3. Condiciones de transporte | (1) Cantidad de transporte /min |
| (2) Intervalo de transferencia mm | |
| (3) Velocidad de la cinta transportadora (m/min) | |
| 4. Entorno de uso | (1) Temperatura ℃ |
| (2) Condiciones corrosivas como productos químicos, agua y humedad (véase Resistencia a la corrosión por diversos líquidos) (si procede, nombre del líquido) |
2-(4) Esquema de transporte y otras notas
Paso 2. Seleccione el tipo de cadena
Tipo ST...Se utiliza cuando el artículo transportado necesita ser transferido horizontalmente (carga o descarga horizontal).
Tipo RT: Se utiliza cuando no hay transferencia lateral de los artículos transportados (carga directa/descarga directa). (Sin embargo, la transferencia lateral es posible si los artículos transportados son de gran tamaño, como palés o cajas).
Paso 3. Determinar el tamaño de la cadena
Seleccione el tamaño de cadena para rodillo plástico según la Tabla 1. Tabla de selección por artículo transportado y la Tabla 2. Tabla de capacidad de transporte para Mesas con rodillo plástico tipo ST y RT.
Nota) Para obtener información sobre tira de desgaste, consulte tira de desgaste.
Tabla 1. Tabla de selección basada en las dimensiones del artículo transportado
| Tamaño de la cadena | Dimensiones del objeto transportado (mm) |
|---|---|
| Serie 300 | 30 o más |
| Serie 400 | 44 o más |
| Serie 500 | 55 años o más |
| Serie 600 | 66 o más |
Nota: Las dimensiones del artículo transportado corresponden a sus dimensiones inferiores. Tenga en cuenta que estas dimensiones pueden variar según la proporción entre la base y la altura; por lo tanto, utilice esta información solo como referencia.

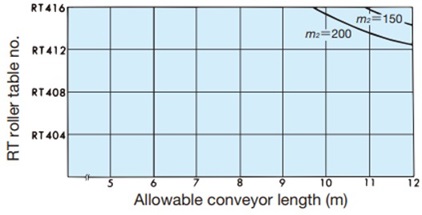

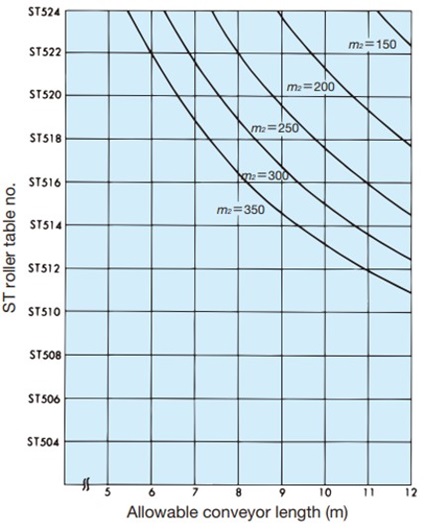

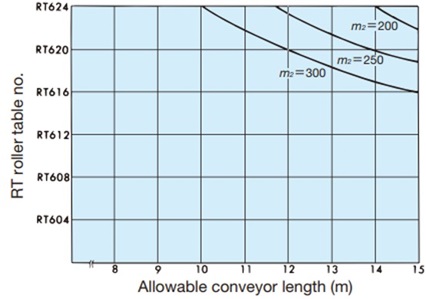

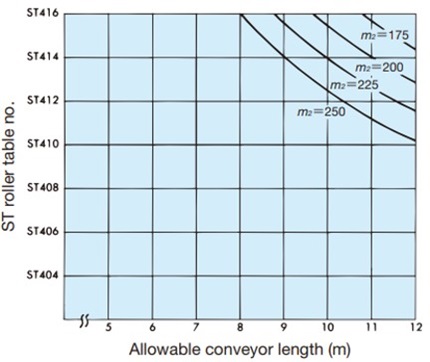

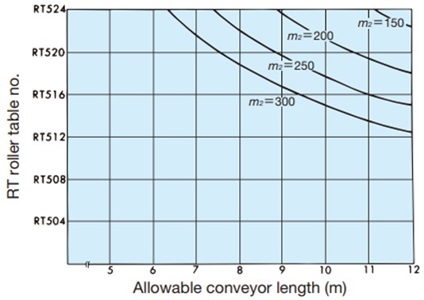

Tabla 2. Capacidad de transporte de las Mesas con rodillo plástico tipo ST y RT
| Cómo leer la tabla: Tipo ST | Cómo leer la tabla: Tipo RT | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
m2= 300kg/m2Cuando longitud del transportador es de 10 m, ST504 a ST514 m 2 = Masa de la carga (kg/m 2) = Peso del objeto transportado (kg) Área de la base del objeto transportado (m 2) ST300
ST400
ST500
|
m2= 300kg/m2Cuando longitud del transportador es de 10 m, ST504 a ST514 m 2 = Masa de la carga (kg/m 2) = Peso del objeto transportado (kg) Área de la base del objeto transportado (m 2) RT300
RT400
RT500
RT600
|

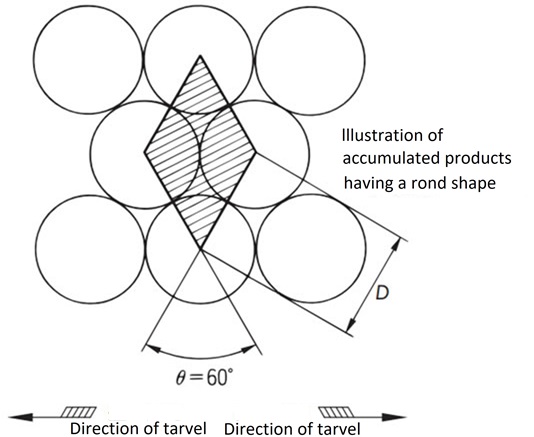

・Cómo calcular la masa de carga m2 (kg/m 2) (para objetos redondos)
m2 = Masa de la carga (kg/m 2) = Peso del objeto transportado (kg) Área de la base del objeto transportado (m 2)
m2 = ω × 106 D2sin60° (kg/m2)
- m2: Masa de carga (kg/m 2)
- ω: Masa de un artículo transportado (kg)
- D: Diámetro exterior del artículo transportado (mm)
Ejemplo: lata de 350 ml (diámetro exterior Φ66, 0,37 kg/lata)
m2 = 0.37 × 106 662 × sin60° = 98kg/m2
Paso 4. Calcular la potencia necesaria
La potencia requerida se calcula utilizando la siguiente fórmula:
kW = X・(m1 + m2・H)・S・v 5565・η
- kW = potencia requerida
- m1 = Masa aproximada de la cadena (kg/m)
- m2 = masa de carga (kg/m 2)
- H = Ancho de transporte [ancho efectivo] (m)
- S = distancia entre centros (m)
v = velocidad de la cadena (m/min)
η Nota) = Eficiencia de transmisión mecánica de la unidad motriz
X = coeficiente de lubricación (no confundir con coeficiente de fricción)
- ・Cuando el cuerpo de la cadena está lubricado, X = 0,3
- ・Sin lubricación del cuerpo de la cadena: X = 0,4
Nota: Por favor, verifique la unidad de accionamiento utilizada para determinar la eficiencia mecánica de la transmisión.
