Selección cadena superior datos técnicos
tira de desgaste de Mesa con rodillo plástico
Nota) Para obtener información sobre tira de desgaste, consulte tira de desgaste.
2-1. tira de desgaste lateral de transporte (tipo ST, tipo RT)
2-1-1. Al utilizar hilo único Mesas con rodillo plástico
| Tamaño | tamaño | Tornillos de montaje | Material | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | X: Profundidad | Y | |||
| ST300 | 4 | 2.7 | 9.5 | 10 | Φ3.2：3 | Φ1.8 | Tornillo de cabeza plana M1.6 | Riel P peso molecular ultra alto polietileno |
| RT300 | 1.6 | |||||||
| ST400 | 7 | 3.1 | 12 | 10 | Φ4.0：4 | Φ2.2 | Tornillo de cabeza plana M2 | |
| RT400 | 1.7 | |||||||
| ST500 | 8.5 | 3.5 | 15 | 10 | Φ6.0：4 | Φ3.2 | Tornillo de cabeza plana M3 | |
| RT500 | 2 | |||||||
| RT600 | 11.7 | 2.6 | 19 | 10 | Φ6.0：4 | Φ3.2 | Tornillo de cabeza plana M3 | |

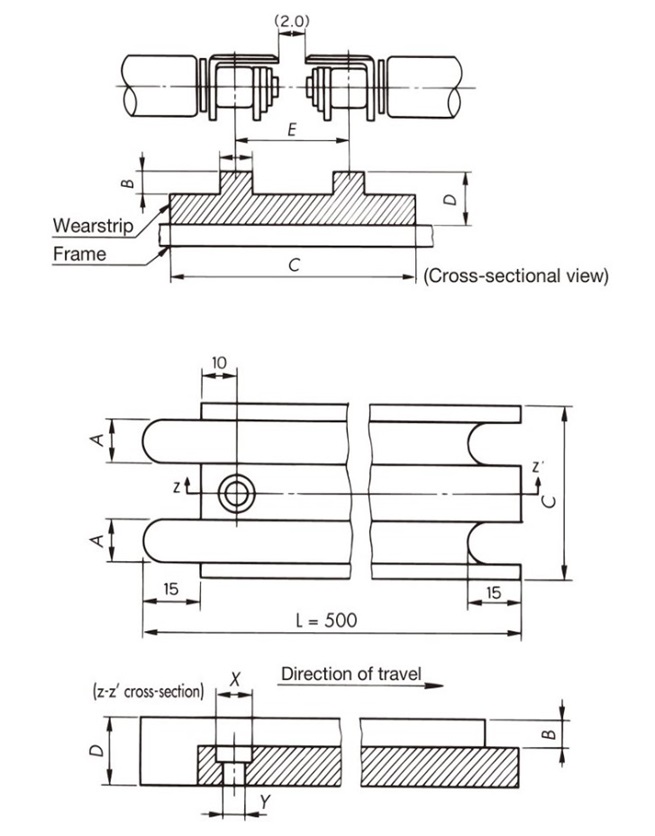

2-1-2. Al utilizar una Mesa con rodillo plástico tipo ST múltiples hebras
| Tamaño | tamaño | Tornillos de montaje | Material | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | X: Profundidad | Y | |||
| ST300 | 4.0 | 2.7 | 26 | 10 | 16.5 | Φ8：5 | Φ4.2 | Tornillo de cabeza plana M4 | Riel P peso molecular ultra alto polietileno |
| ST400 | 7.0 | 3.1 | 36.5 | 10 | 24.5 | ||||
| ST500 | 8.5 | 3.5 | 43.5 | 10 | 28.5 | ||||
2-1-3. Cómo instalar tira de desgaste
- -tira de desgaste deben estar apoyados a ras del bastidor.

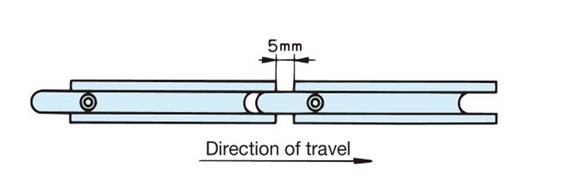

- tira de desgaste están fabricados con polietileno de ultra alto peso molecular, que se expande considerablemente debido a la temperatura y la humedad. Por lo tanto, fíjelos al marco con un tornillo en un extremo, dejando una holgura de aproximadamente 5 mm en la unión.
- - Utilice barras cuadradas de acero o acero inoxidable para guiar ambos lados del tira de desgaste.
Nota)
- Parte a: No interfiere con rodillo plástico que se encuentra dentro de rodillo plástico.
- Parte b: No interfiera con cadena superior adyacentes, etc.
*Coeficiente de expansión lineal
- Riel de plastico (riel P), riel PLF: 20 x 10-5 /℃
- Riel M: 9×10 -5 /℃
Nota)
- 1. Rango de temperatura de funcionamiento Riel de plastico
Riel de plastico (P-rail), riel PLF: -20 a 60 °C
Carril M: -20 a 80 °C - 2. No utilice Riel de plastico en condiciones donde esté expuesto al vapor.
2-2. tira de desgaste vía de retorno
2-2-1. Común a los tipos ST y RT

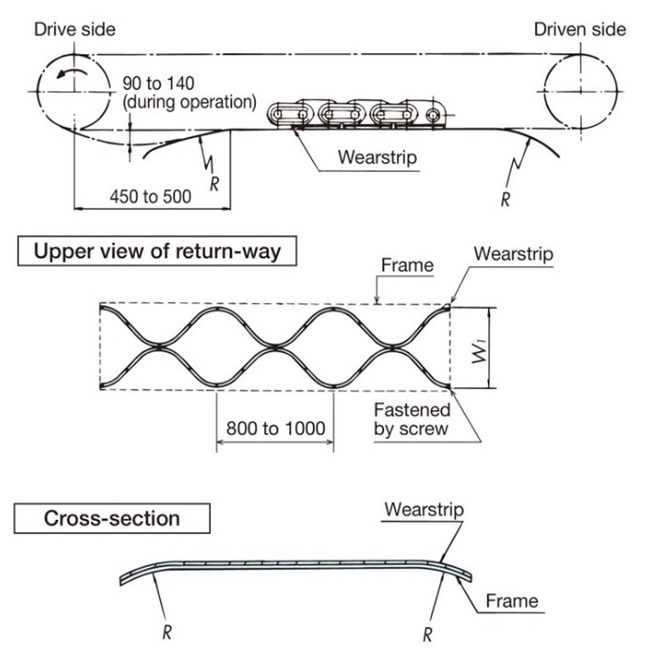

- - El radio de curvatura de ambos extremos tira de desgaste debe ser el que se muestra en la tabla siguiente.
Tamaño Doblando R ST300, RT300, RT400, RT500, RT600 Más de 200 ST400 Más de 250 ST500 Más de 300 - - Al conducir, asegúrese de que haya holgura en la cadena debajo del piñón de transmisión como se muestra en el diagrama anterior.
- -tira de desgaste tienen una forma que evita el desgaste rodillo plástico en una fila específica.
- -tira de desgaste W1 es C1 (ancho efectivo) - 10
- - Utilice polietileno de ultra alto peso molecular para tira de desgaste.
2-2-2. Usando cadena superior

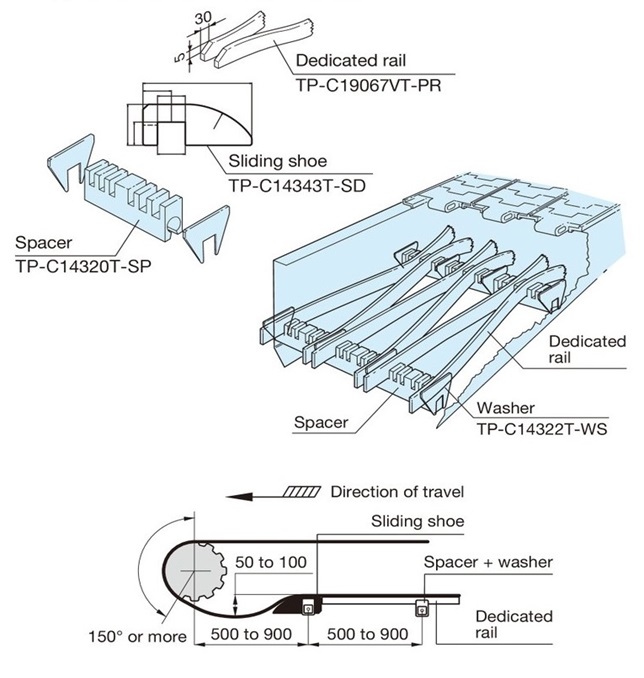

- (1) Utiliza zapata deslizante (TP-C14343T-SD) y espaciador (TP-C14320T-SP)
Cadena aplicable... Mesa con rodillo plástico tipo RT - (2) Utiliza una zapata deslizante (TP-C14833BT-SD)
Cadenas compatibles: Mesa con rodillo plástico ST300, ST400, tipo RT
